绝热用喷涂硬质聚氨酯泡沫塑料 GBT 20219-2015.pdf

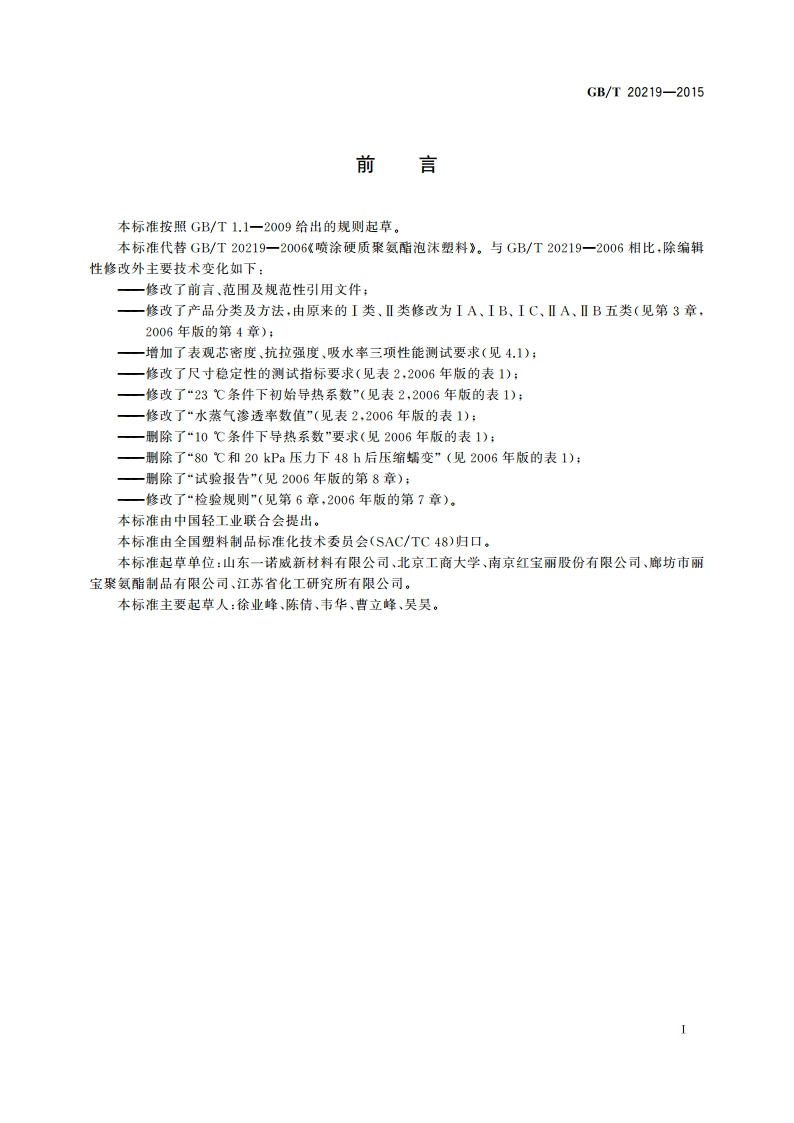

GB/T20219-20155试验方法5.1样品制备5.11样品应在施工现场制备，按照供应者关于材料用法的建议，与现场所处的气候、喷涂方向、支持表面等实际条件一致或者直接在现场挖取。5.12样品应是具有代表性的就地制作的成品材料，其数量和尺寸应足够用来进行规定的试验。一般面积约为1.5m2,厚度不小于60m的样品即可制备一组试样，试样尺寸按相应试验要求决定。5.1.3需要芯样时，其方法应是既除去外表皮又除去在基底界面上的表皮。一般说来，整齐地切除3mm5mm即足够。芯样可能含有一层或多层在连续喷涂界面上的内表皮。5.2样品熟化试验按GB/T2918一1998中23/50二级环境条件进行。样品应在温度(232)，相对湿度(50土5)%的环境中进行不少于48h的熟化。5.3表观芯密度按GB/T6343一2009进行。试样尺寸(50士1)mm(501)mm(50士1)mm,试样数量3个，5.4压缩强度或10%形变时的压缩应力按GB/T8813一2008进行。试样尺寸(50士1)mm(50土1)mm(50士1)mm,试验速度为(51)mm/min,试样数量5个。5.5尺寸稳定性5.5.1低温尺寸稳定性按GB/T8811一2008进行。试样尺寸(100土1)mm(1001)mm(250.5)mm,试样数量3个。试验条件为(-202)、48h。5.5.2湿热尺寸稳定性按GB/T8811一2008进行。试样尺寸(100士1)mm(100土1)mm(250.5)mm,试样数量3个。试验条件为(702)，相对湿度(973)%、48h,5.5.3高温尺寸稳定性按GB/T8811一2008进行。试样尺寸(100士1)mm(1001)mm(250.5)mm,试样数量3个。试验条件为(802)、48h。5.6闭孔率按GB/T10799一2008进行。5.7导热系数按GB/T10294一2008或GB/T10295一2008进行。平均温度为(23土2)，冷热板温差1520。仲栽检验按GB/T10294一2008进行。
