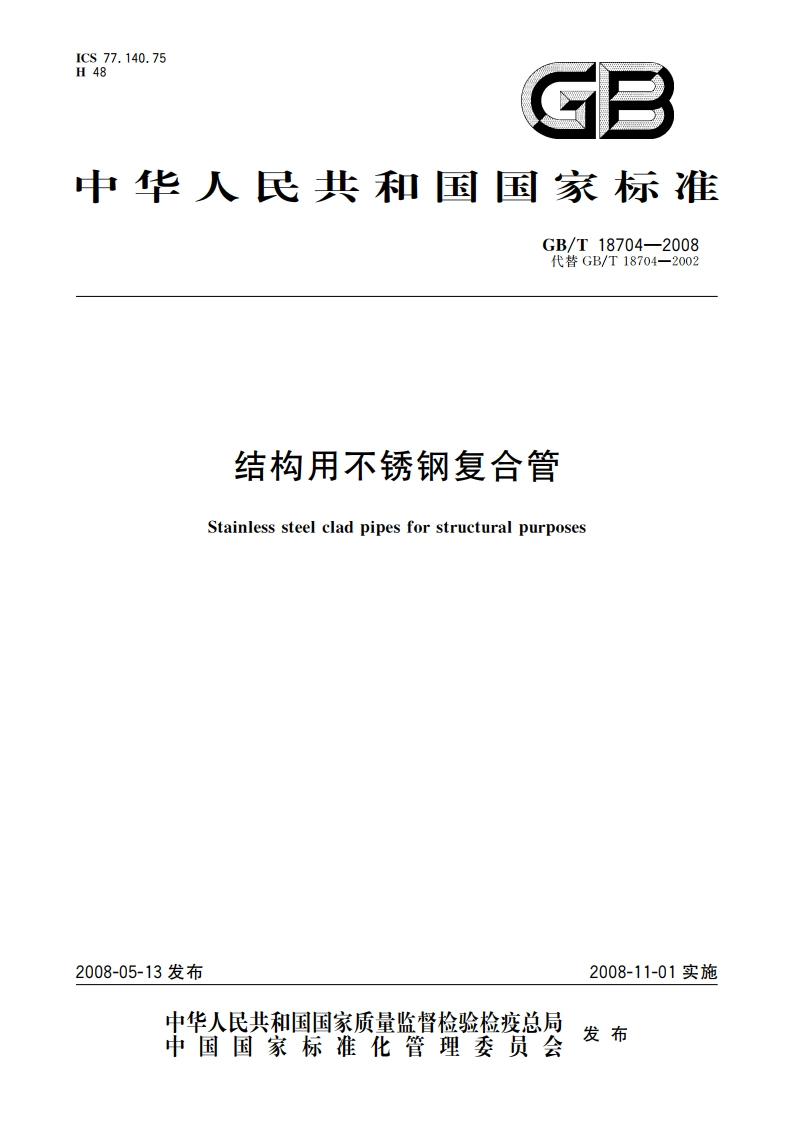

结构用不锈钢复合管 GBT 18704-2008.pdf

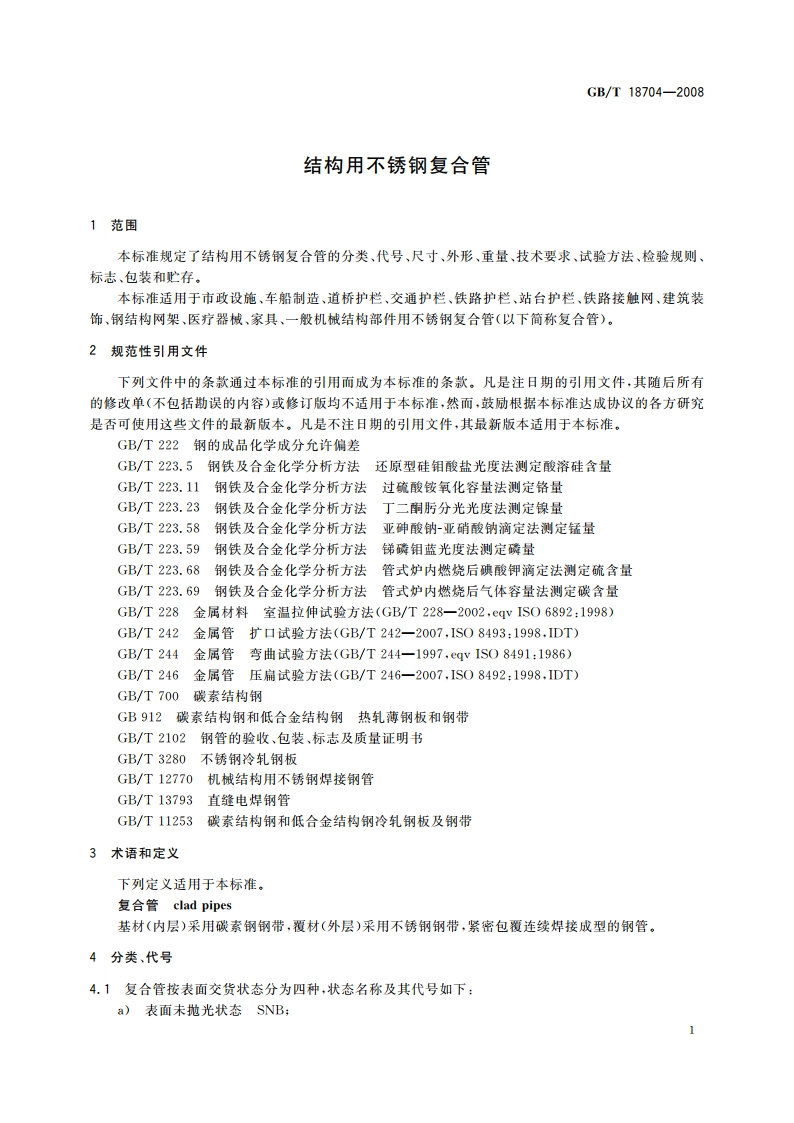

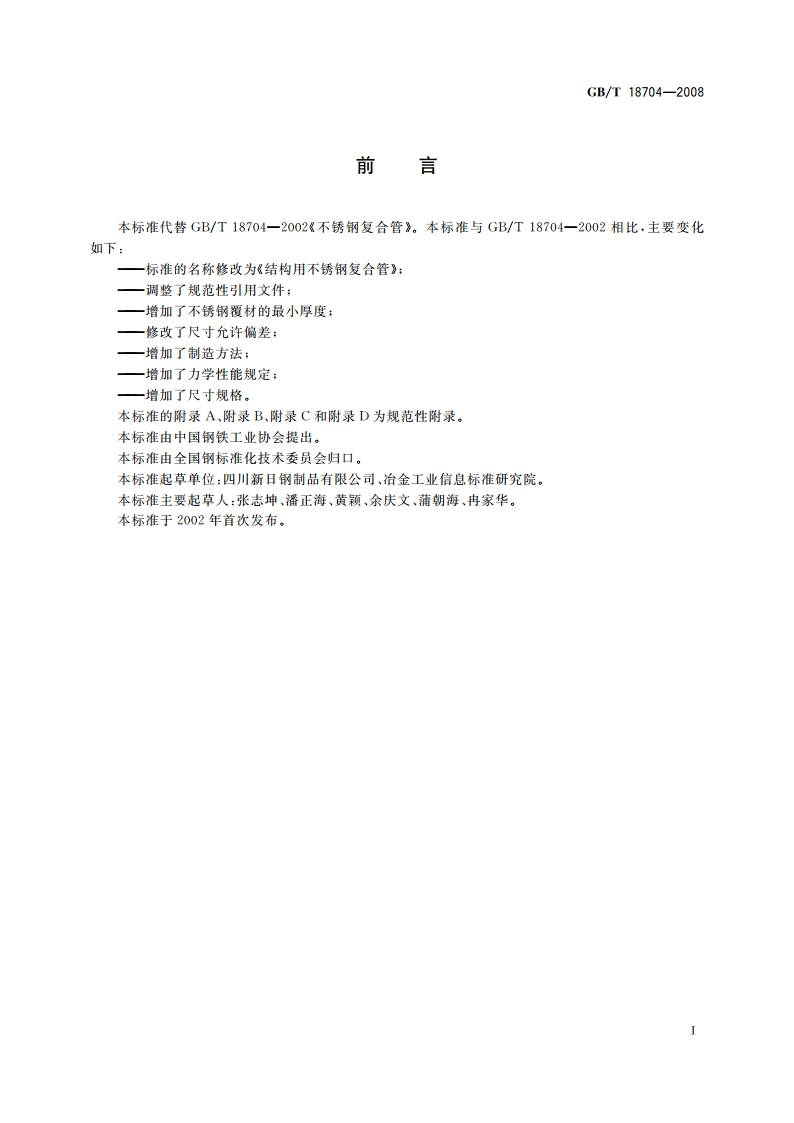

GB/T18704-2008结构用不锈钢复合管1范围本标准规定了结构用不锈钢复合管的分类、代号、尺寸、外形、重量、技术要求、试验方法、检验规则、标志、包装和贮存。本标准适用于市政设施、车船制造、道桥护栏、交通护栏、铁路护栏，站台护栏，铁路接触网、建筑装饰、钢结构网架、医疗器械、家具、一般机械结构部件用不锈钢复合管（以下简称复合管）。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T222钢的成品化学成分允许偏是GB/T223.5钢铁及合金化学分析方法还原型硅钼酸盐光度法测定酸溶硅含量GB/T223.11钢铁及合金化学分析方法过疏酸銨氧化容量法测定铬量GB/T223.23钢铁及合金化学分析方法丁二酮肟分光光度法测定镍量GB/T223.58钢铁及合金化学分析方法亚砷酸钠-亚硝酸钠滴定法测定锰量GB/T223.59钢铁及合金化学分析方法锑威相蓝光度法测定威量GB/T223.68钢铁及合金化学分析方法管式炉内燃烧后碘酸钾滴定法测定硫含量GB/T223.69钢铁及合金化学分析方法管式炉内燃烧后气体容量法测定碳含量GB/T228金属材料室温拉伸试验方法(GB/T228一2002，eqv1S06892:1998)GB/T242金属管扩口试验方法(GB/T242一2007,1S08493:1998,IDT)GB/T244金属管弯曲试验方法(GB/T244一1997，cqv1S08491:1986)GB/T246金属管压扁试验方法(GB/T246一2007,1S08492:1998,IDT)GB/T700碳素结构钢GB912碳素结构钢和低合金结构钢热轧薄钢板和钢带GB/T2102钢管的验收、包装、标志及质量证明书GB/T3280不锈钢冷轧钢板GB/T12770机械结构用不锈钢焊接钢管GB/T13793直缝电焊钢管GB/T11253碳素结构钢和低合金结构钢冷轧钢板及钢带3术语和定义下列定义适用于本标准。复合管clad pipes基材（内层）采用碳素钢钢带，覆材（外层）采用不锈钢钢带，紧密包覆连续焊接成型的钢管。4分类、代号4.1复合管按表面交货状态分为四种，状态名称及其代号如下：a)表面未拋光状态SNB:GB/T18704-20085.3外形5.3.1复合管的每米弯曲度应符合如下规定：a)D89.0mm,不大于1.5mm/m:b)D89.0mm,不大于2.5mm/m。5.3.2复合管不允许有明显的扭转。5.3.3复合管两端应与钢管轴线垂直，并应平整，不允许有毛刺。5.4方管和矩形管方管和矩形管的边长允许偏差由供需双方协商。5.5重量5.5,1复合管按实际重量交货，也可按理论重量折算成长度交货。以理论重量交货时，每米理论重量按公式(1)计算：W-1oots(D-(D-25-p)式中：W一复合管的重量，单位为千克每米(kg/m):D一复合管的外径，单位为毫米(mm):S,一复合管覆材的壁厚，单位为毫米(mm):S一复合管基材的壁厚，单位为毫米(mm):pP一复合管覆材的密度，单位为千克每立方分米(kg/dm3),不锈钢的密度按7.93kg/dm3;p一复合管基材的密度，单位为千克每立方分米(kg/dm3),碳素钢的密度按7.85kg/dm3。5.5.2方管和矩形管按实际重量交货。5.6标记示例5.6.1覆材钢的牌号为06Cr19Ni10,基材钢的牌号为Q195,圆形截面，抛光状态，公称外径为25.4mm,壁厚为1.2mm,长度为6000mm定尺的复合管，其标记示例如下：06Cr19Ni10/Q195一25.41.26000-GB/T18704一2008复合管以圆截面形状、抛光状态交货的，可不标注其代号。5.6.2覆材钢的牌号为12Cr18Ni9,基材钢的牌号为Q235B,方形截面，喷砂状态，边长为30m,壁厚为1.4mm,长度为6000mm定尺的方形复合管，其标记示例如下：12Cr18Ni9/Q235B-S.SS30301.46000-GB/T18704-20086技术要求6.1材料化学成分及力学性能6.1.1复合管的覆材材料采用牌号为06Crl9Ni10、12Cr18Ni9、12Cr18Mn9Ni5N、12Cr17MnNi5N的不锈钢，其化学成分（熔炼分析）应符合附录C的规定。不锈钢覆材的力学性能应符合附录D的规定。6.1.2复合管的基材采用牌号为Q195、Q215、Q235的碳素结构钢，其化学成分应符合GB/T700的规定。外径不小于25.4的圆形复合管，其碳素结构钢基材的力学性能应符合GB/T13793中相应牌号钢管低硬状态的规定：外径小于25.4的圆形复合管，其碳素结构钢基材的力学性能应符合GB912或GB/T11253中相应牌号钢板或钢带的规定。6.1.3经供需双方协商，复合管可选用其他牌号的材料制造。6.2制造方法圆形复合管应采用碳素结构钢钢带和不锈钢钢带连续焊接成型的方法制造，方形管和矩形管的制造方法由生产厂自行选择。
