结构用人造板集中荷载和冲击荷载性能测试方法 GBT 34725-2017.pdf

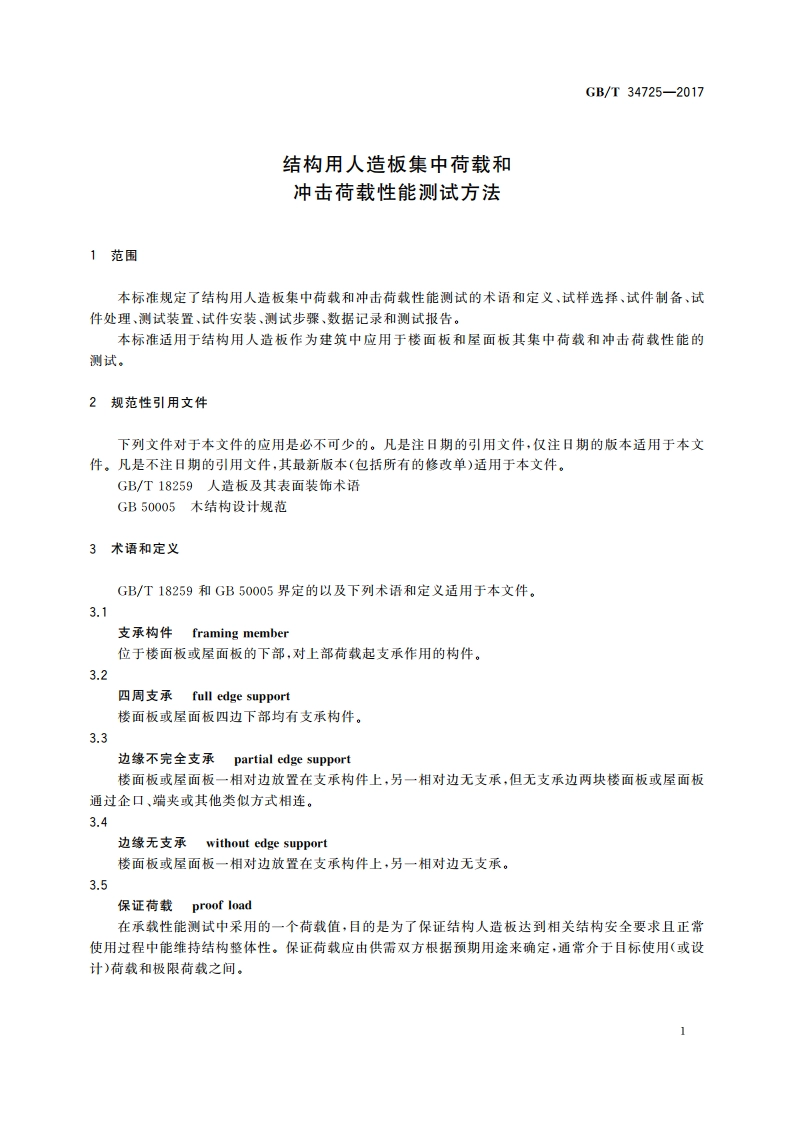

GB/T34725-2017结构用人造板集中荷载和冲击荷载性能测试方法1范围本标准规定了结构用人造板集中荷载和冲击荷载性能测试的术语和定义、试样选择、，试件制备、试件处理、测试装置、试件安装、测试步骤、数据记录和测试报告。本标准适用于结构用人造板作为建筑中应用于楼面板和屋面板其集中荷载和冲击荷载性能的测试。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T18259人造板及其表面装饰术语GB50005木结构设计规范3术语和定义GB/T18259和GB50005界定的以及下列术语和定义适用于本文件。3.1支承构件framing member位于楼面板或屋面板的下部，对上部荷载起支承作用的构件。3.2四周支承full edge support楼面板或屋面板四边下部均有支承构件。3.3边缘不完全支承partial edge support楼面板或屋面板一相对边放置在支承构件上，另一相对边无支承，但无支承边两块楼面板或屋面板通过企口、端夹或其他类似方式相连。3.4边缘无支承without edge support楼面板或屋面板一相对边放置在支承构件上，另一相对边无支承。3.5保证荷载proof load在承载性能测试中采用的一个荷载值，目的是为了保证结构人造板达到相关结构安全要求且正常使用过程中能维持结构整体性。保证荷载应由供需双方根据预期用途来确定，通常介于目标使用（或设计)荷载和极限荷载之间。GB/T34725-20174试样选择试样在待评价产品批次中应具有代表性。试样选择应按照产品内部结构性质（密度等）、产品厚度及厚度偏差等要求进行。试样数的大小应以能使测量的性能达到理想置信水平为准，且最小试样数应保证每种测试条件测试10次。5试件制备5.1应按规定尺寸将试样切割成试件。5.2试件长度方向垂直于主要支承构件。试件单跨时，试件长度应等于主要支承构件中心距S:试件连续数跨时，试件长度应为产品应用目标规定或推荐的最小跨度数与主要支承构件中心距S的乘积。5.3四周支承时，试件宽度应为实际尺寸；无支承或不完全支承时，试件宽度应不小于595mm,5.4试件厚度应在干态条件下测量并记录在测试报告中。6试件处理在静态和冲击荷我测试前，试件应调湿和调干以模拟使用过程中可能出现的条件。干态条件一在温度为(20士2)和相对湿度为(65士5)%的条件下，使其达到恒重（每隔6h称重一次，最后两次称重相差不超过0.2%时，即认为试件达到恒重)。湿态条件一将板材用水喷林其上表面，连续3d处于湿态，应避免板材表面局部积水或任一部分没入水中。喷淋后的板材表面可用聚乙烯膜覆盖保湿。湿后再干条件一将板材处于湿态3d后，在温度为(20土2)和相对湿度为(655)%的条件下，使其达到恒重。用作屋面板的结构人造板应进行干态和湿态两种条件的试验，用作楼面板的结构人造板应进行干态和湿后再干两种条件的试验。7测试装置7.1集中荷载装置7.1.1支承构件在荷载作用下搁栅构件应受刚性约束，不发生偏转和垂直位移。7.1.2加载装置加载装置可采用不同方式加压至极限荷载，应通过球铰平稳加载，精确度应控制在士1%以内。7.1.3加载盘试验使用2个加载钢盘。钢盘直径应按表1选取，厚度应不小于13mm。加载盘与试件接触的盘面，其边缘应为半径不大于1.5mm的倒角圆弧。
