紧固件机械性能 耐热用螺纹连接副 GBT 3098.8-1992.pdf

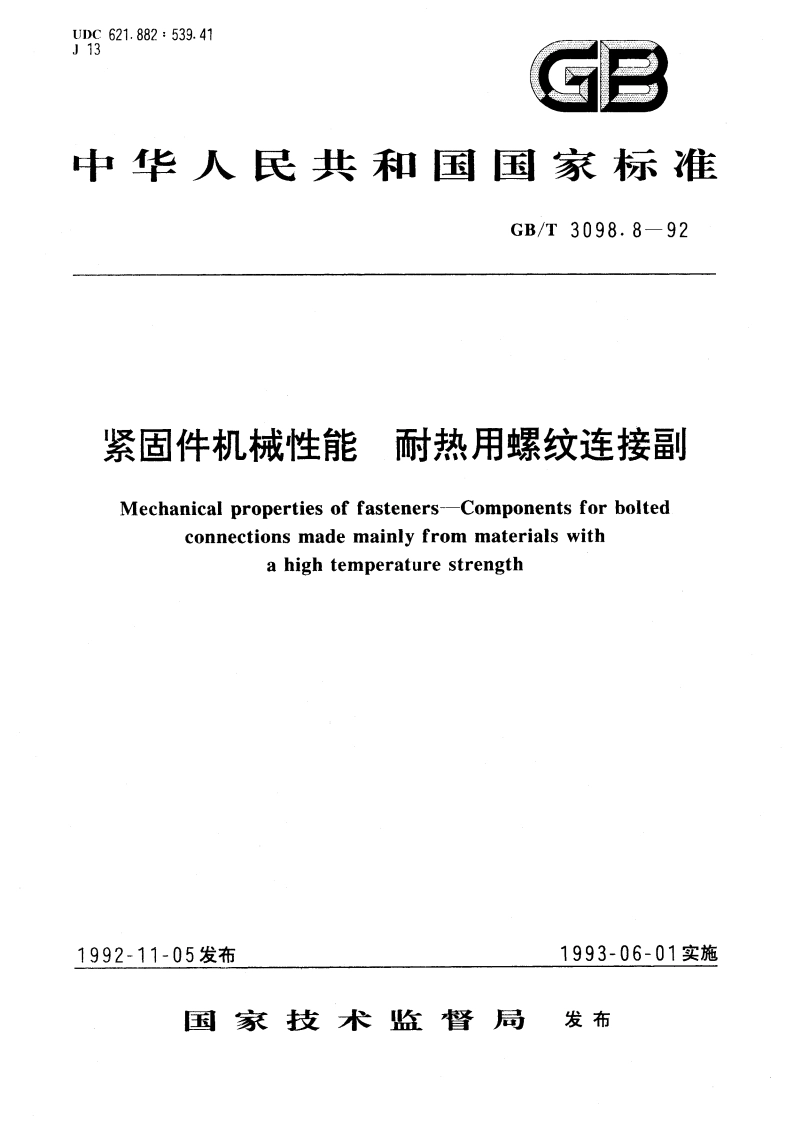

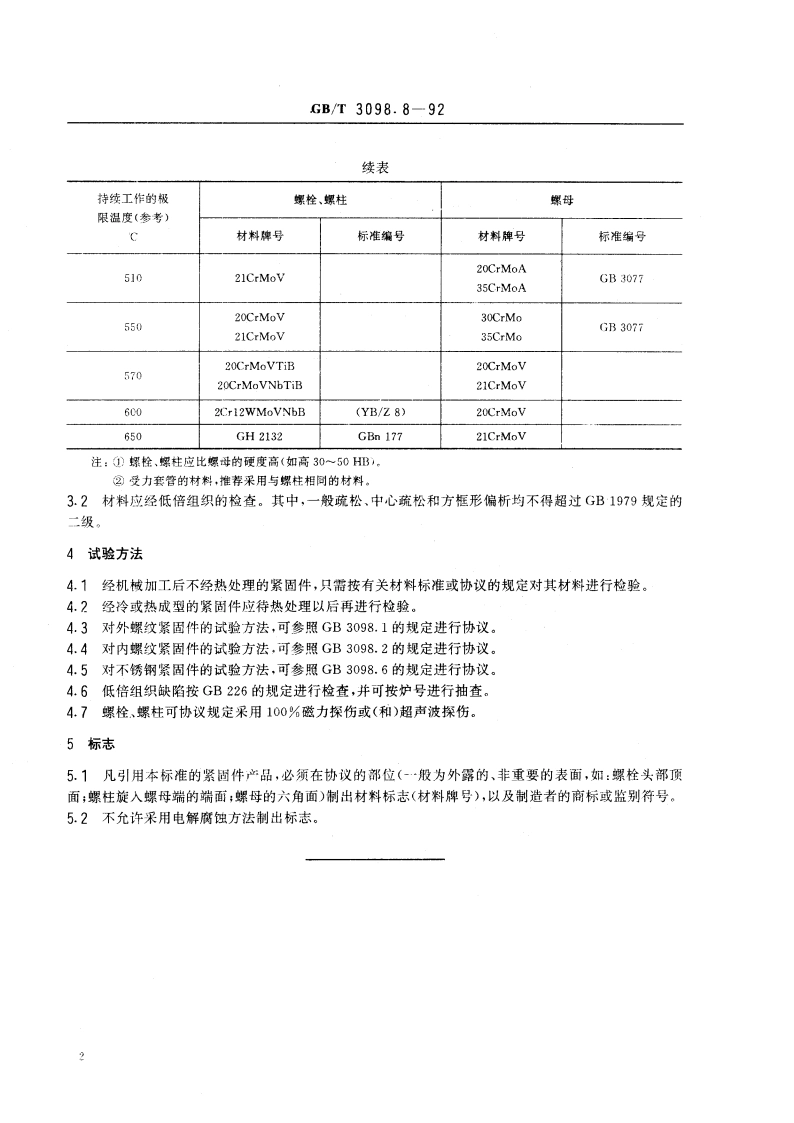

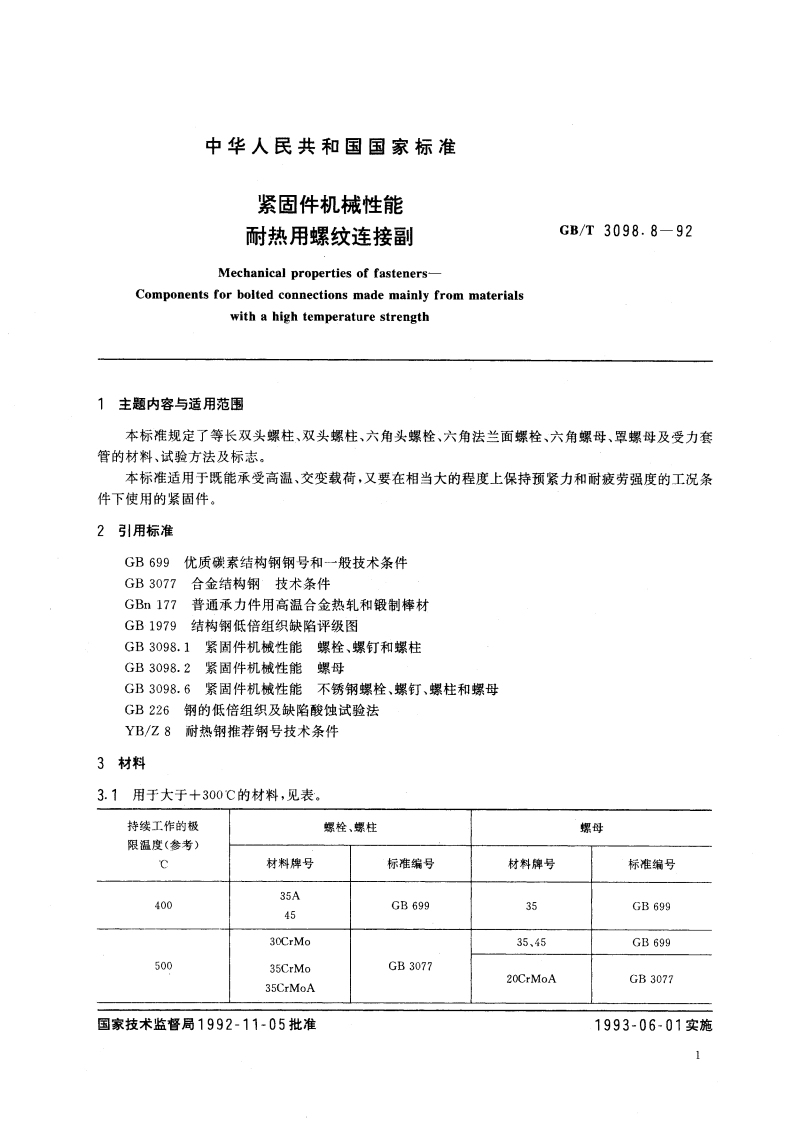

UDC621.882:539.41J13GB中华人民共和国国家标准GB/T3098.8-92紧固件机械性能耐热用螺纹连接副Mechanical properties of fasteners-Components for boltedconnections made mainly from materials witha high temperature strength1992-11-05发布1993-06-01实施国京技术监督局发布GB/T3098.8一92续表持续工作的极螺栓、螺柱螺母限温度（参考）材料牌号标准编号材料牌号标准编号20CrMoA51021CrMoVGB307735CrMoA20CrMoV30CrMo550GB307721CrMoV35CrMo20CrMoVTiB20CrMoV57020CrMoVNbTiB21CrMoV6C02Cr12WMoVNbB(YB/Z 8)20CrMoV650GH2132GBn 17721CrMoV注：)螺栓、螺柱应比螺母的硬度高（如高30一50HD,受力套管的材料，推荐采用与螺柱相同的材料。3.2材料应经低倍组织的检查。其中，一般疏松，中心蔬松和方框形偏析均不得超过GB1979规定的二级。4试验方法4.1经机械加工后不经热处理的紧固件，只需按有关材料标准或协议的规定对其材料进行检验。4.2经冷或热成型的紧固件应待热处理以后再进行检验。4.3对外螺纹紧固件的试验方法，可参照GB3098.1的规定进行协议。4.4对内螺纹紧固件的试验方法，可参照GB3098.2的规定进行协议。4.5对不锈钢紧固件的试验方法，可参照GB3098.6的规定进行协议。4.6低倍组织缺陷按GB226的规定进行检查，并可按炉号进行抽查。4.7螺栓、螺柱可协议规定采用100%磁力探伤或（和）超声波探伤。5标志5.1凡引用本标准的紧固件产品，必须在协议的部位（一般为外露的、非重要的表面，如：螺栓头部顶面：螺柱旋入螺母端的端面；螺母的六角面)制出材料标志（材料牌号），以及制造者的商标或监别符号。5.2不允许采用电解腐蚀方法制出标志。2
