紧固件机械性能 不锈钢自攻螺钉 GBT 3098.21-2008.pdf

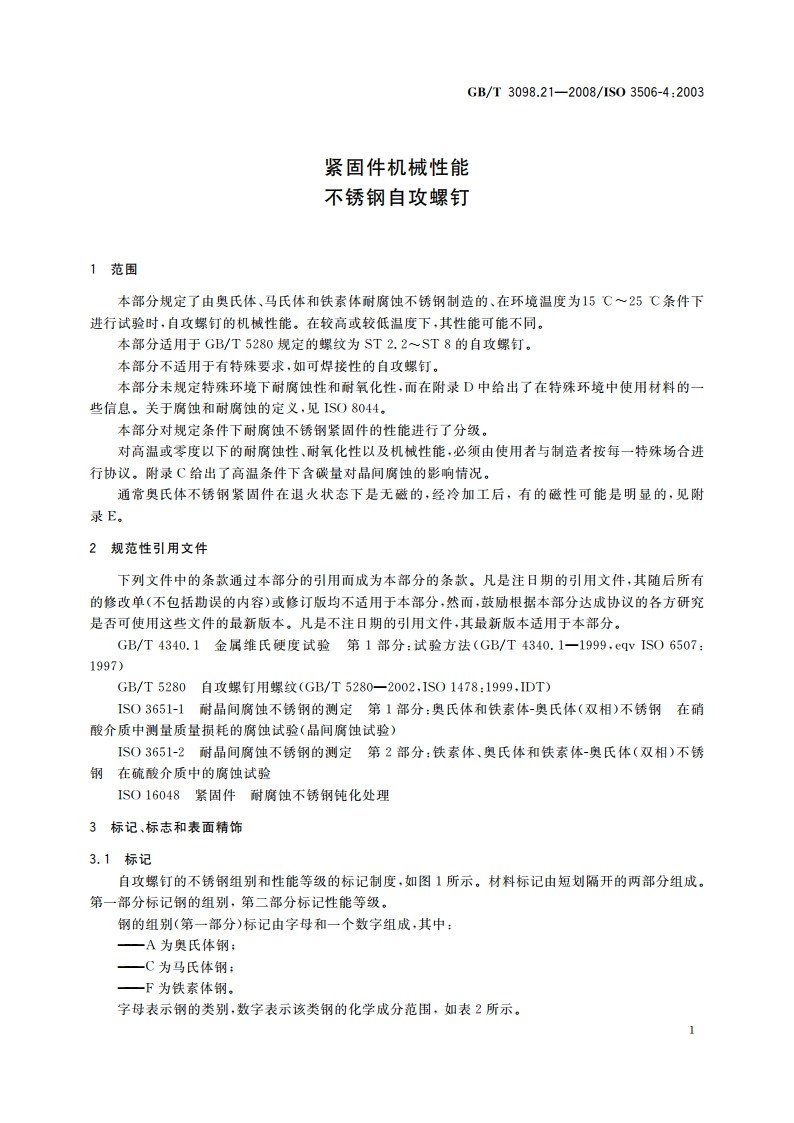

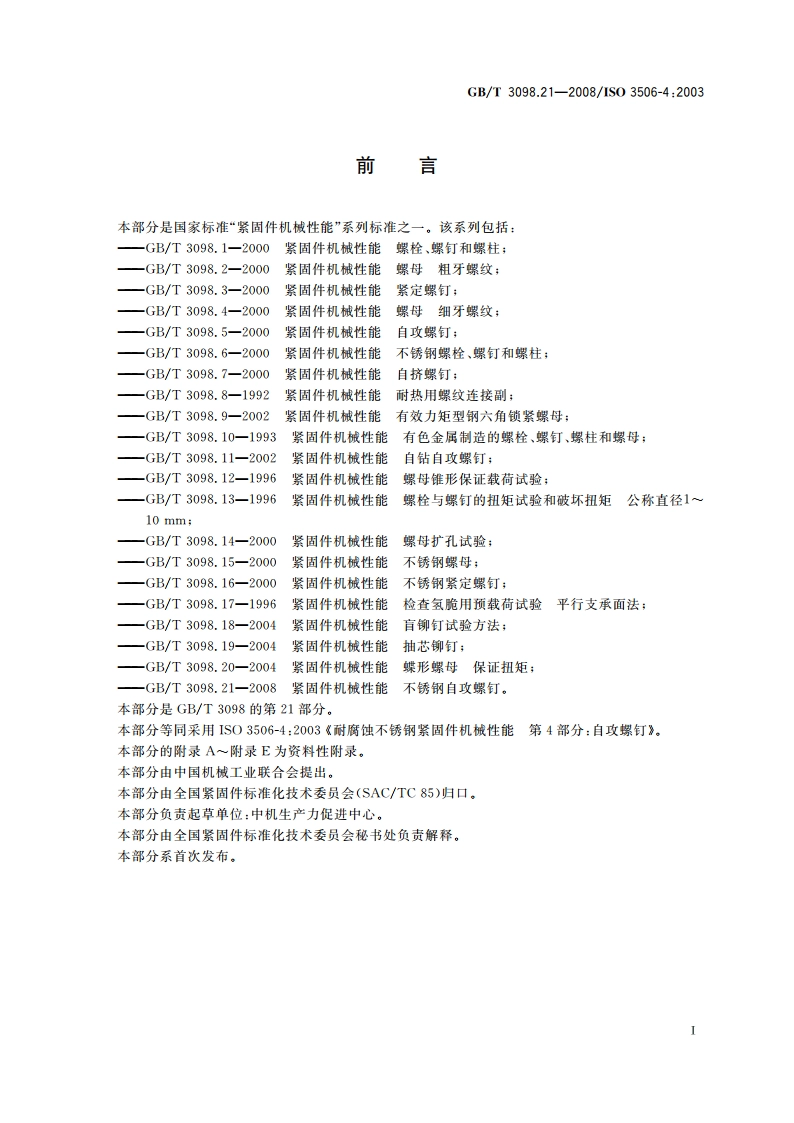

GB/T3098.21-2008/1S03506-4:2003表2不锈钢组别与化学成分化学成分/%类别组别cMnPsCrMoNiCuA20.120.0500.031520819dA30.080.0450.0317199121奥氏体A40.0820.0450.0316.018.52310151A50.080.0450.0316.018.52w310.514eofC10.090.150.0500.0311.5141马氏体C30.170.250.0400.0316181.52.5铁素体F10.120.0400.0315181注1：不锈钢的类别和组别，以及涉及其特性和应用的说明，在附录A中给出。注2：已由1SO4954标准化了的不锈钢示例，分别在附录A和附录B中给出.注3：某些特殊用途的材料，在附录D中给出除另有表示外，均为最大值。钼含量可能在制造者的说明书中出现。但对某些使用场合，如有必要限定钼的极限含量，则必须在订单中由用户注明，e如铬含量低于17%，则镍的最小含量应为12%。d对最大含碳量达到0.03%的奥氏体不锈钢，氮含量最高可达到0.22%，e为稳定组织，钛含量应为5C0.8%,或昆（创，旧称）和（或）钽含量应为10C1.0%,【对较大直径的产品，为达到规定的机械性能，在制造者提供的说明书中，可能有较高的碳含量，但对奥氏体钢不应超过0.12%.g钼含量可能在制造者的说明书中出现，h钛含量可能为5XC0.8%。i银（创，旧称）和（或）但含量为10C1.0%.5机械性能与工作性能5.1总则5,2和5.3规定的机械性能与工作性能适用于验收检查，并应按6.16.4的规定进行试验。若螺钉在交付用户后进行电镀（或由用户进行电镀），则制造者不对因电镀而产生的断裂负责。如能证明螺钉断裂不是因交付后的处理而产生的，则制造者应对其负责。去除电镀层的螺钉，不能作为试件。5.2机械性能5.2.1表面硬度按6.1的规定进行试验时，马氏体钢螺钉的表面硬度应符合表3的规定。表3表面硬度表面硬度类别组别性能等级minCI30H300HV马氏体C340H400HV
