精密焊接钢管用冷连轧钢带 GBT 31943-2015.pdf

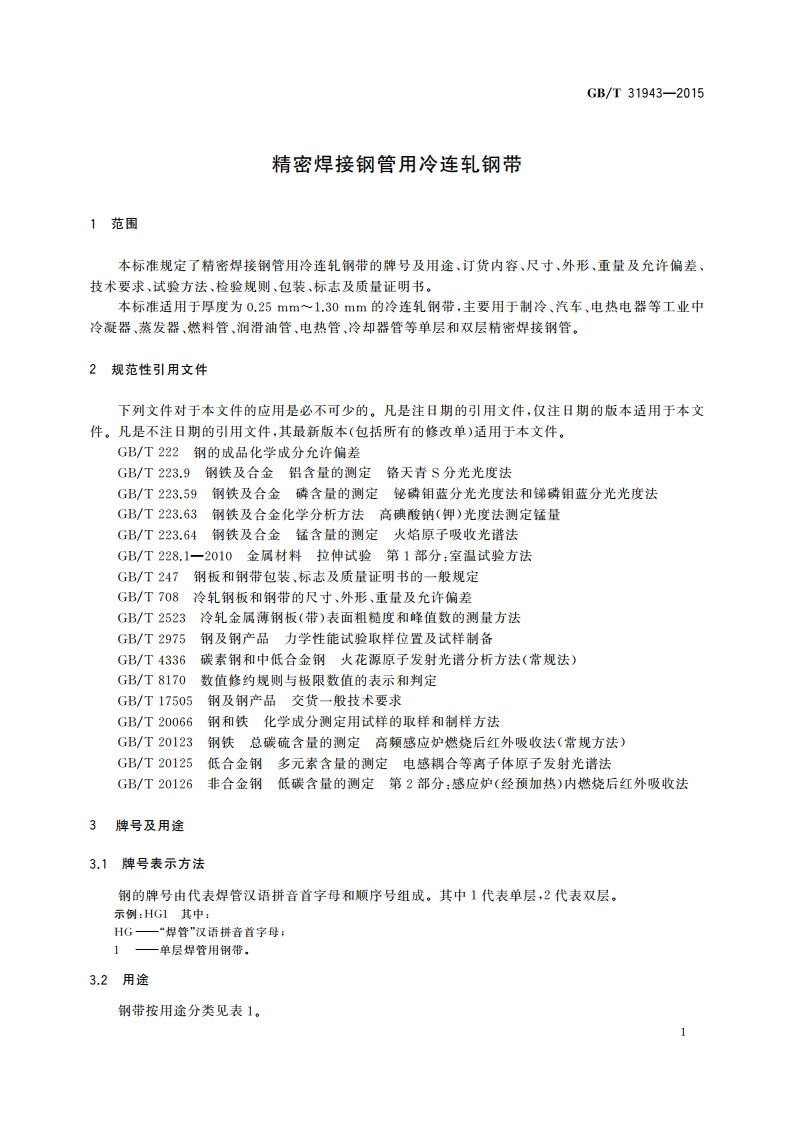

GB/T31943-2015精密焊接钢管用冷连轧钢带1范围本标准规定了精密焊接钢管用冷连轧钢带的牌号及用途、订货内容、尺寸、外形、重量及允诈偏差、技术要求、试验方法、检验规则、包装、标志及质量证明书。本标准适用于厚度为0.25mm1.30mm的冷连轧钢带，主要用于制冷、汽车、电热电器等工业中冷凝器、蒸发器、燃料管、润滑油管、电热管、冷却器管等单层和双层精密焊接钢管。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T222钢的成品化学成分允许偏差GB/T223.9钢铁及合金铝含量的测定铬天青S分光光度法GB/T223.59钢铁及合金磷含量的测定铋磷钼蓝分光光度法和锑磷钼蓝分光光度法GB/T223.63钢铁及合金化学分析方法高祺酸钠（钾）光度法测定锰量GB/T223.64钢铁及合金锰含量的测定火焰原子吸收光谱法GB/T228.1一2010金属材料拉伸试验第1部分：室温试验方法GB/T247钢板和钢带包装、标志及质量证明书的一般规定GB/T708冷轧钢板和钢带的尺寸、外形、重量及允许偏差GB/T2523冷轧金属薄钢板（带）表面粗糙度和峰值数的测量方法GB/T2975钢及钢产品力学性能试验取样位置及试样制备GB/T4336碳素钢和中低合金钢火花原原子发射光普分析方法（常规法）GB/T8170数值修约规则与极限数值的表示和判定GB/T17505钢及钢产品交货一般技术要求GB/T20066钢和铁化学成分测定用试样的取样和制样方法GB/T20123钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法（常规方法）GB/T20125低合金钢多元素含量的测定电感耦合等离子体原子发射光谱法GB/T20126非合金钢低碳含量的测定第2部分：感应炉（经预加热）内燃烧后红外吸收法3牌号及用途3.1牌号表示方法钢的牌号由代表焊管：汉语拼音首字母和顺序号组成。其中1代表单层，2代表双层。示例：HG1其中：HG一“焊管”汉语拼音首字母，1一单层焊管用钢带。3.2用途钢带按用途分类见表1。1GB/T31943-2015表1牌号用途HG1冷凝器、蒸发器、电热管，冷却器管等单层精密焊接钢管HG2燃料管、润滑油管等双层精密焊接羽管4订货内容按本标准订货的合同或订单应包括下列内容：)产品名称：b)本标准号：c)牌号；d)产品规格及尺寸精度：c)边缘状态；D包装方式：g)用途；h)其他。5尺寸、外形、重量及允许偏差5.1尺寸钢带的公称尺寸范围应符合表2的规定。表2单位为毫米牌号公称厚度公称究度钢卷内径HGI0.401.307001700508(或610)HG20.250.505.2厚度允许偏差5.2.1钢带的厚度允许偏差应符合表3的规定。表3单位为毫米牌号公称厚度厚度允许偏差0.400.600.020.600.800.03HGI0.801.000.041.001.300.05HG20.250.500.022
