紧固件 热浸镀锌层 GBT 5267.3-2008.pdf

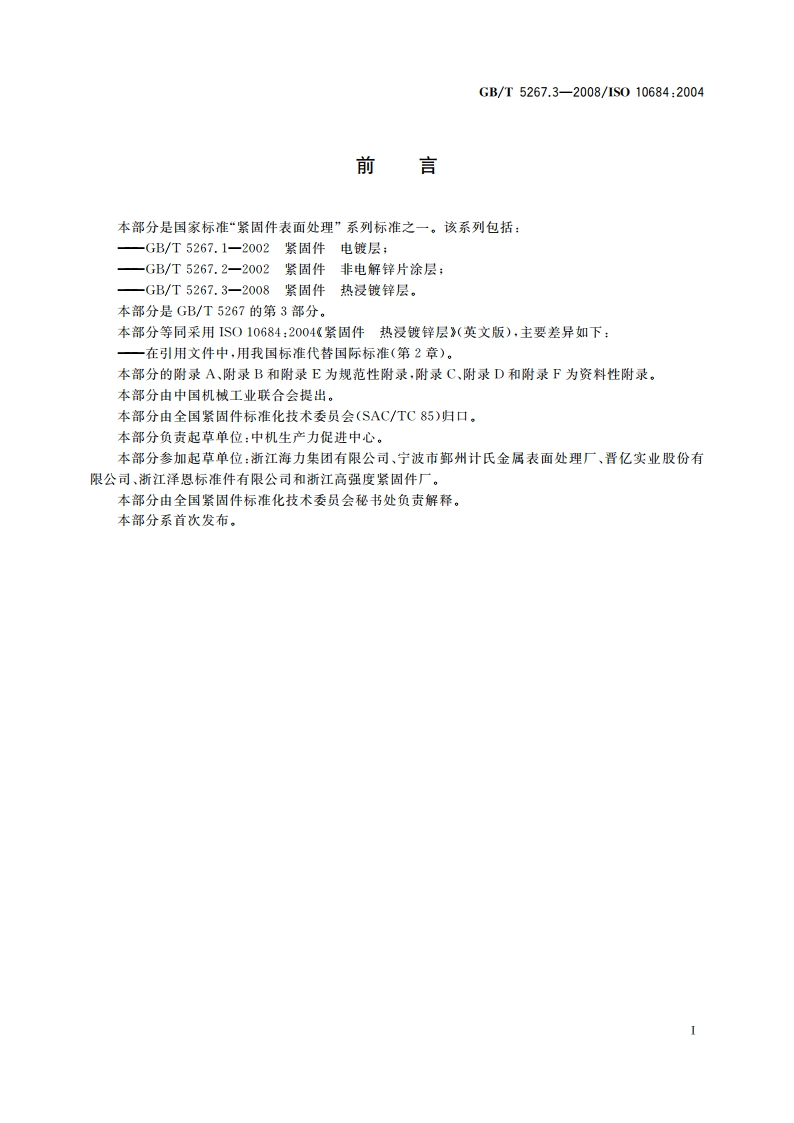

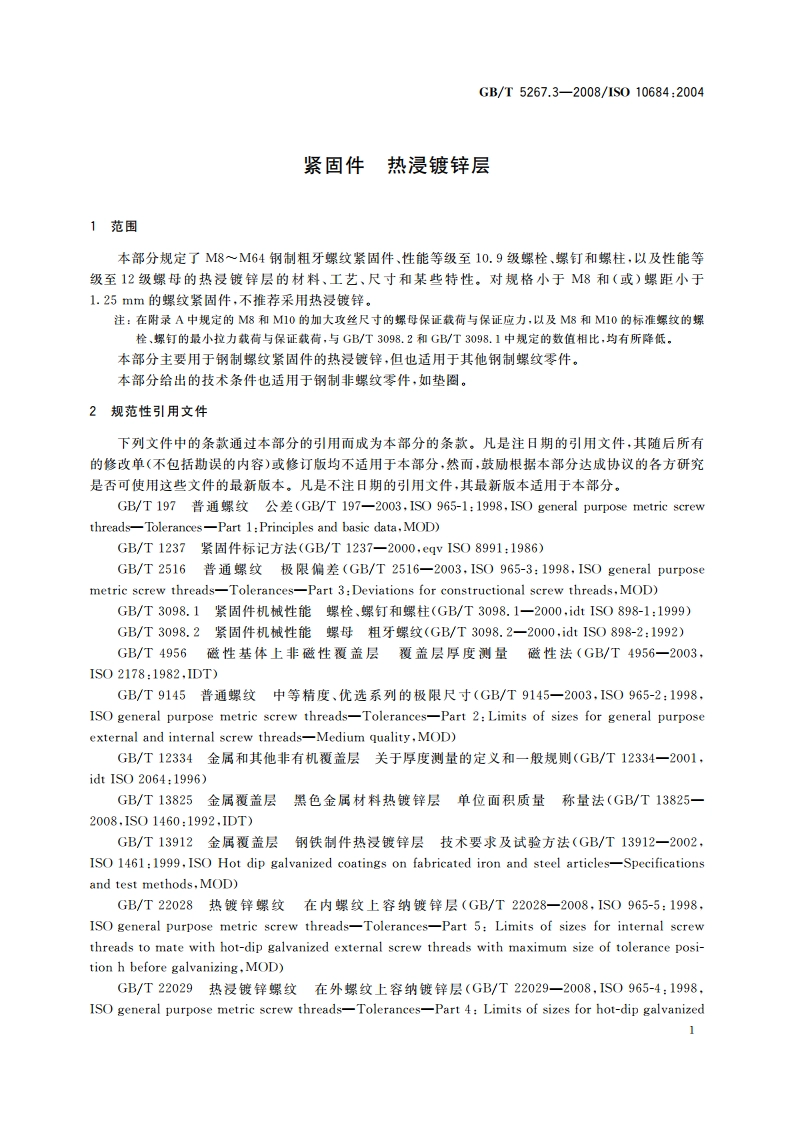

GB/T5267.3-2008/1S010684:20045.2表面清理零件应进行表面清洗。在表面清洗过程中，酸洗时氢可能被钢基体吸收。氢不可能完全熔解到锌液中，因此可能导致氢脆断裂。除非另有协议，热处理或加工硬化的硬度大于或等于320HV的零件应采用防腐蚀酸、碱性或机械方法进行清洗。浸入防腐蚀酸中的时间取决于接受表面可容纳的状态和最小持续时间。注：合适的防腐酸可以或少对钢的侵蚀和氯的附着。5.3烘干如进行烘干，应在表面活化处理之前实施。5.4溶剂处理（助镀）零件应进行表面活化处理，必要时应进行干燥。5.5热浸镀锌热浸镀锌一般在温度为455480C的镀槽内进行。为获得光滑和较薄的锌层可采用高温热浸镀锌，高温热浸镀锌一般在温度为530C560C的镀槽内进行，获得的表面通常是无光泽的。为避免产生微小裂纹，规格在M27及其以上的、性能等级10,9级的螺栓、螺钉和螺柱，不宜采用高温艘锌工艺。应避免在温度为480530C的镀槽中进行热浸镀锌。5.6离心和冷却将零件从镀槽中取出应立即进行离心处理，然后在水中或空气中冷却（由规格大小确定）。5.7对螺母的特殊技术要求螺母螺纹或其他内螺纹零件应在热浸镀锌后进行攻丝，不允许重复攻丝。5.8后处理热浸镀锌零件大多数不要求后处理。当客户要求时，可能实施铬酸盐、磷酸盐等后处理工艺，以尽可能地防止潮湿环境贮存时产生白锈（白色腐蚀）或有利于镀后的喷涂工序。6螺纹公差的技术要求和附加标志6.1总则对M10M64螺纹紧固件镀前和镀后的极限尺寸，在GB/T197、GB/T2516、GB/T9145、GB/T22028和GB/T22029中规定。紧固件的其他尺寸与公差，均适用于热浸度锌之前的尺寸与公差。对M8的内、外螺纹的极限尺寸：螺纹公差带6AX和6AZ(内螺纹)和6az(外螺纹)在附录B中规定。注：采用酸洗剥去镀层，再用量规检险热浸亚锌零件的螺纹公差的方法是不可行的，因为在镀锌过程中，零件在清洗及浸锌中因化学反应而改变了螺致尺寸。6.2热浸镀锌螺纹紧固件安装技术要求与措施6.2.1总则本条仅适用于按GB/T197、GB/T2516、GB/T9145、GB/T22028和GB/T22029规定的螺纹公差制造的、并符合GB/T3098.1和GB/T3098.2对紧固件规定的标志技术要求的产品。在6.2.2和6.2.3中规定的标志，比GB/T3098.1和GB/T3098.2的标志增加了标志内容。热浸镀锌工艺的应用，出现了很厚的锌覆盖镀层（经常超过40m)。因此，为容纳如此厚的镀层，对螺纹的制造还需要特殊的极限尺寸。为容纳热浸镀锌层，规定了两种不同的方法和基本侧差：第一种方法（见6.2.2）是镀后用6AZ或6AX(加大攻丝尺寸)的丝锥对螺母进行攻丝，以满足与镀前螺纹公差带位置为g或h的螺栓或螺钉的配合要求。第二种方法（见6,2.3）是镀前用6az(诚小螺纹尺寸)的螺栓或螺钉，以满足与镀后攻丝螺纹公差带位置为H或G的螺母的配合要求。
