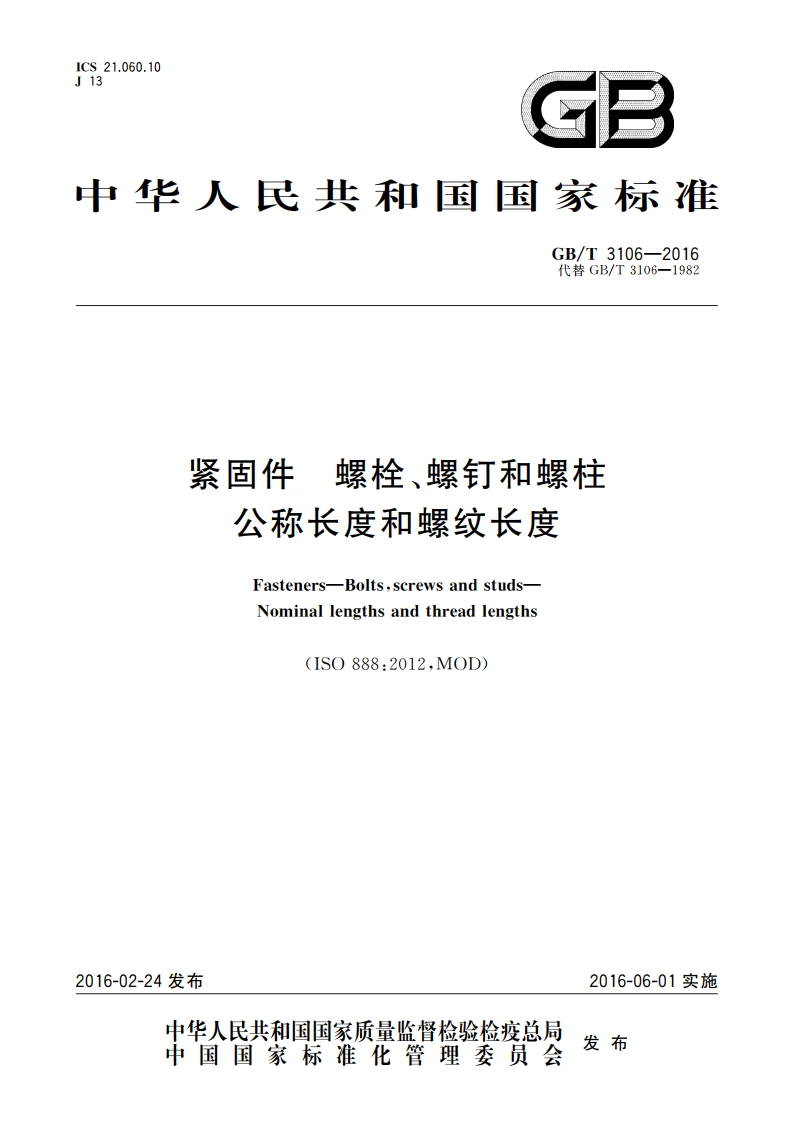

紧固件 螺栓、螺钉和螺柱 公称长度和螺纹长度 GBT 3106-2016.pdf

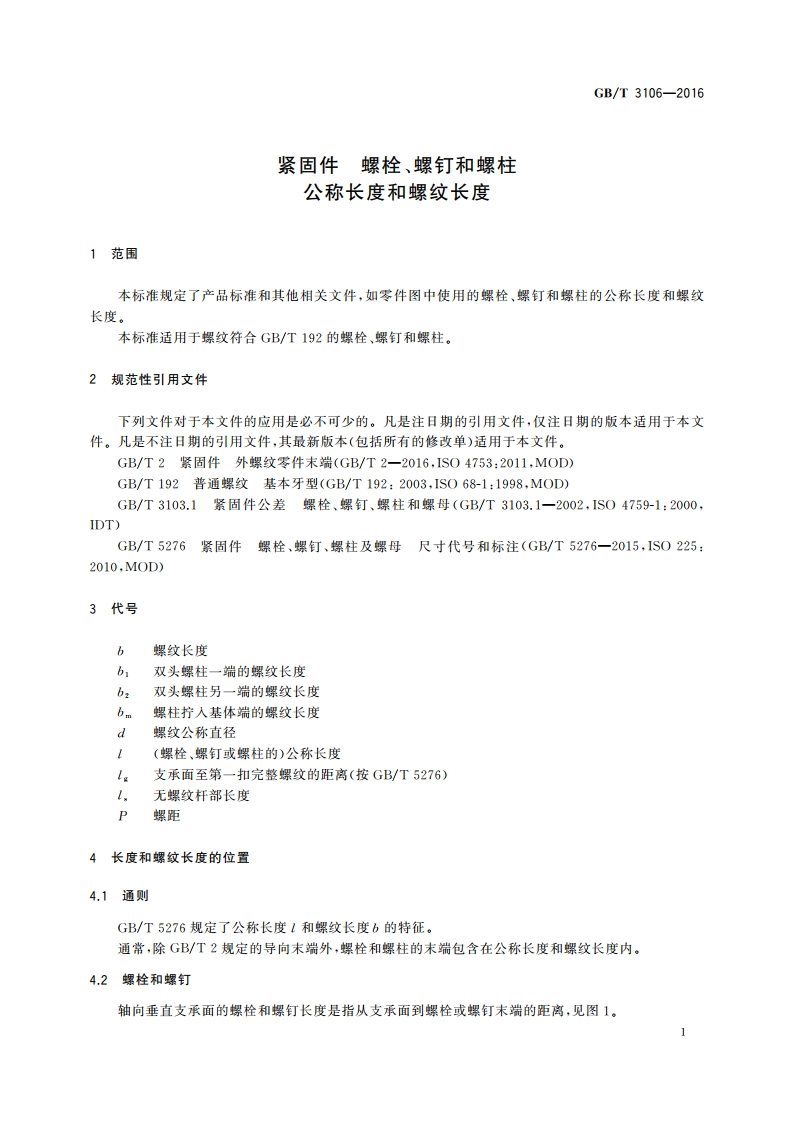

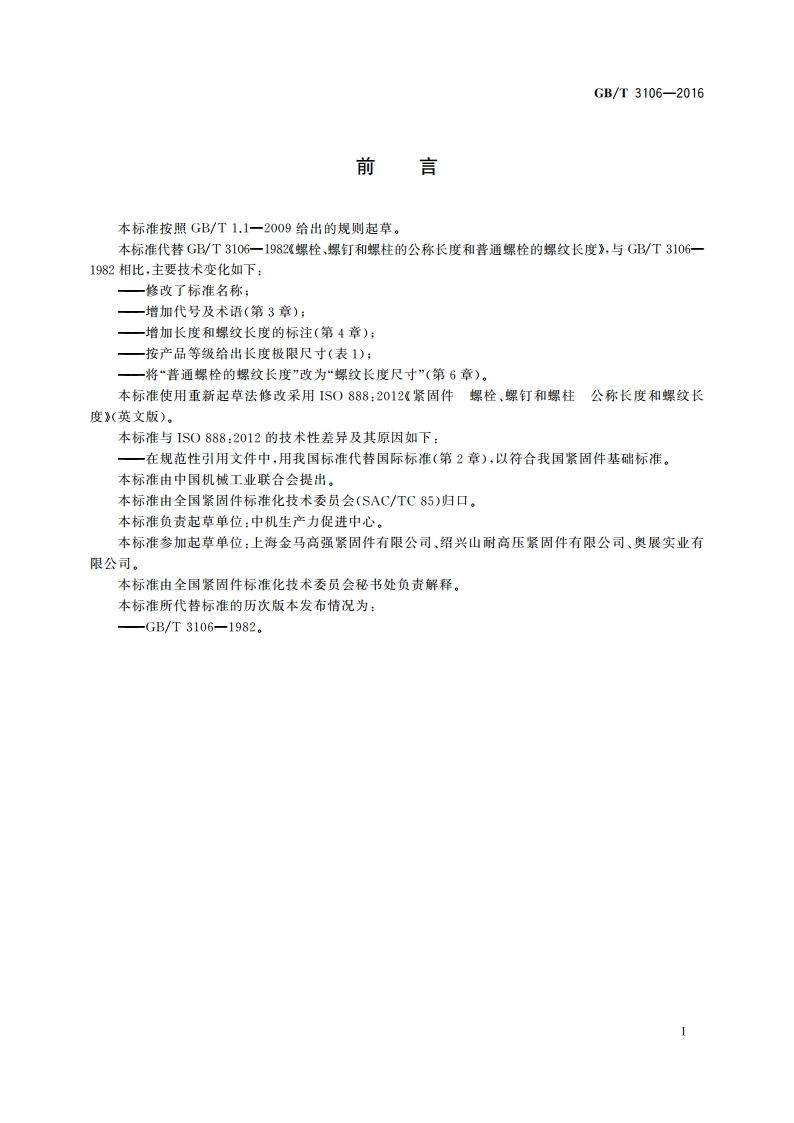

GB/T3106-2016紧固件螺栓、螺钉和螺柱公称长度和螺纹长度1范围本标准规定了产品标准和其他相关文件，如零件图中使用的螺栓、螺钉和螺柱的公称长度和摞纹长度。本标准适用于螺纹符合GB/T192的螺栓、螺钉和螺柱，2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2紧固件外螺纹零件末m(GB/T2一2016，IS04753:2011,M0D)GB/T192普通螺纹基本牙型(GB/T192:2003,IS068-1:1998,MOD)GB/T3103.1紧固件公差螺栓、螺钉、螺柱和螺母(GB/T3103.1一2002,1S04759-1:2000,IDT)GB/T5276紧固件螺栓、螺钉、摞柱及螺母尺寸代号和标注(GB/T5276一2015，IS0225:2010,MOD)3代号b螺纹长度双头螺柱一端的螺纹长度b2双头螺柱另一端的螺纹长度b螺柱拧入基体端的螺纹长度d螺纹公称直径(螺栓、螺钉或螺柱的)公称长度支承面至第一扣完整螺纹的距离（按GB/T5276)t.无螺纹杆部长度P螺距4长度和螺纹长度的位置4.1通则GB/T5276规定了公称长度1和螺纹长度b的特征。通常，除GB/T2规定的导向末端外，螺栓和螺柱的末端包含在公称长度和螺纹长度内。4.2螺栓和螺钉轴向垂直支承面的螺栓和螺钉长度是指从支承面到螺栓或螺钉末端的距离，见图1。1GB/T3106-2016图4凹形支承面的螺栓和螺钉长度图5齿形支承面的螺栓和螺钉长度4.3无头带杆螺钉和紧定螺钉无头带杆螺钉和紧定螺钉长度是指从一端到另一瑞的距离，见图6和图7。图6无头带杆螺钉长度1=b图7紧定螺钉长度4.4螺柱及类似的紧固件局部螺纹螺柱（双头螺柱）长度是指从拧入基体端的螺纹收尾到拧入螺母端螺柱末端的距离，见图8。注：按GB/T5276规定的拧人基体端的螺纹长度bm,不是本标准的规定范围，3
