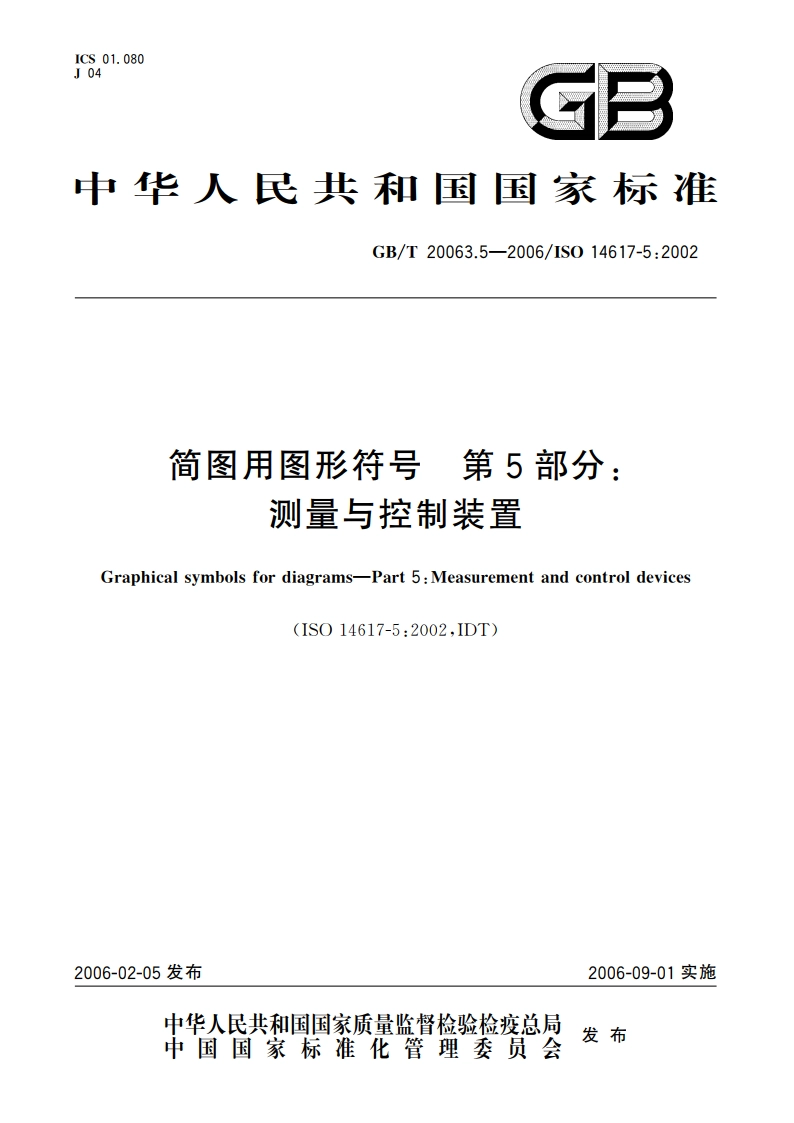

简图用图形符号 第5部分：测量与控制装置 GBT 20063.5-2006.pdf

GB/T20063.5-2006/1S014617-5:2002简图用图形符号第5部分：测量与控制装置1范围本部分规定了在简图中表达测量和控制系统装置的图形符号。简图图形符号的创建和使用的基本规则，见GB/T16901.1一1997。识别图样中用到的图形符号登记号的创建和使用的信息，以及这些符号的表示、应用规则，见GB/T20063.1.2规范性引用文件下列文件中的条款通过GB/T20063的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T2900.56电工术语自动控制(idt IEC60050-351:1998)GB/T3102量和单位GB/T4728.6电气简图用图形符号第6部分：电能的发生与转换(idt IEC60617-6:1996)GB/T4728.13电气简图用图形符号第13部分：模拟元件(idt1EC60617-13:1993)GB/T16901.1一1997图形符号表示规则产品技术文件用图形符号第1部分：基本规则GB/T20063.1简图用图形符号第1部分：通用信息与索引(1S014617-1:2002,IDT)GB/T20063.2简图用图形符号第2部分：符号的一般应用(1S014617-2:2002,IDT)GB/T20063.4简图用图形符号第4部分：周节器及其相关设备(1S014617-4:2002,1DT)IEC60027(所有部分)电工技术用文字符号EC60617-12:1997电气简图用图形符号第12部分：二进制逻辑元件3术语和定义本部分采用下列术语和定义。注：本部分仅限于那些意思不十分明确，以及在其他国际标准中没有被定义或者是已经有定义但是在不同的标准中有不同解释的术语。在制定这些定义的同时，已经考虑了1S0)和1EC标准中的术语，见括号中文件。尽管如此，标准中的大部分术语是由不同技术委员会在限定范周内制定的。这意味着如此定义的许多术语在表述图形符号时，必须给出中性的解释。3.1传感器sensor在测量电路中将输入变量转换成适于测量的信号的基本元件。3.2信号转换器signal converter将一种信号改变成另外一种信号，并保持输出信号与输入信号的物理性质相同的器件，3.3测量变换器measuring transducer接受物理或化学信息，并根据一定规则将它们转变为相同或另外特性的输出变量的器件。
