简图用图形符号 第10部分：流动功率转换器 GBT 20063.10-2006.pdf

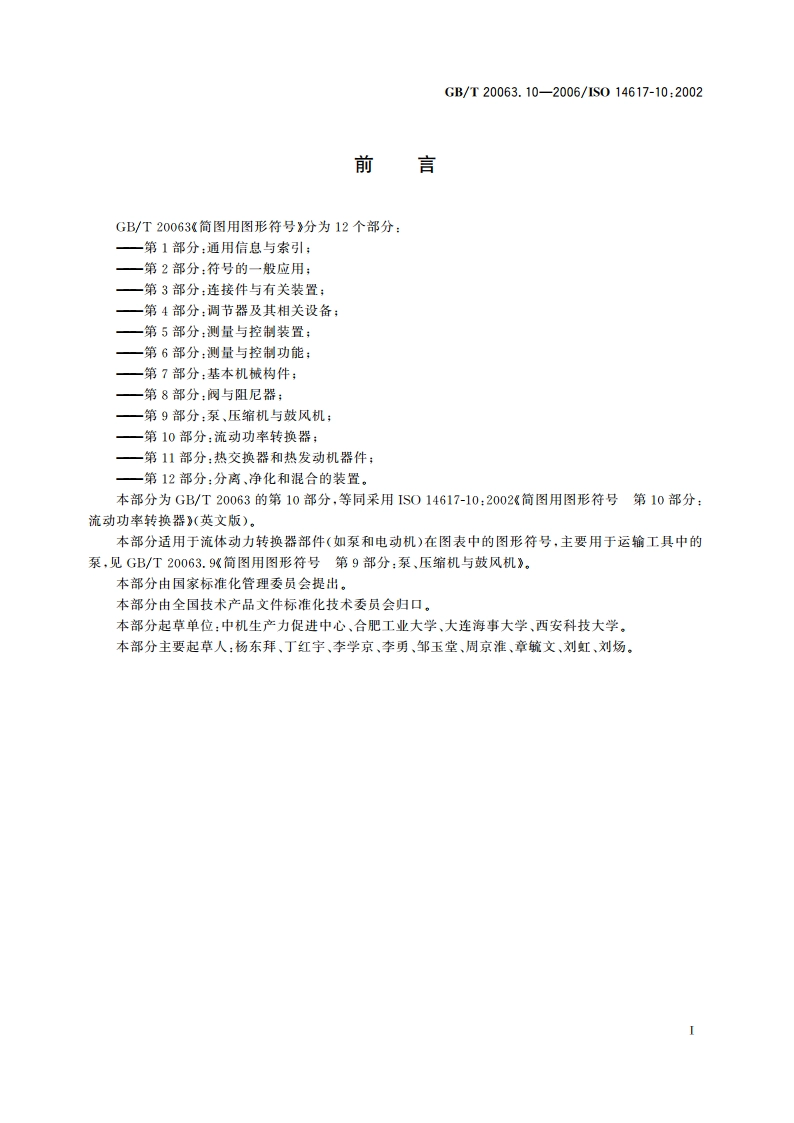

GB/T20063.10-2006/1S014617-10:2002前言GB/T20063简图用图形符号分为12个部分：一第1部分：通用信息与索引：一第2部分：符号的一股应用：一第3部分：连接件与有关装置：一第4部分：调节器及其相关设备：一第5部分：测量与控制装置：一第6部分：测量与控制功能：一第？部分：基本机械构件：一第8部分：阀与阻尼器：一第9部分：泵、压缩机与鼓风机：一第10部分：流动功率转换器：一第11部分：热交换器和热发动机器件：一第12部分：分高、净化和混合的装置。本部分为GB/T20063的第10部分，等同采用IS014617-10:2002简图用图形符号第10部分：流动功率转换器（英文版）。本部分适用于流体动力转换器部件（如泵和电动机）在图表中的图形符号，主要用于运输工具中的泵，见GB/T20063.9简图用图形符号第9部分：泵、压缩机与鼓风机。本部分由国家标准化管理委员会提出。本部分由全国技术产品文件标准化技术委员会归口。本部分起草单位：中机生产力促进中心、合肥工业大学、大连海事大学、西安科技大学。本部分主要起草人：扬东拜、丁红宇、李学京、李勇、邹玉堂、周京准、章航文、刘虹、刘炀。
