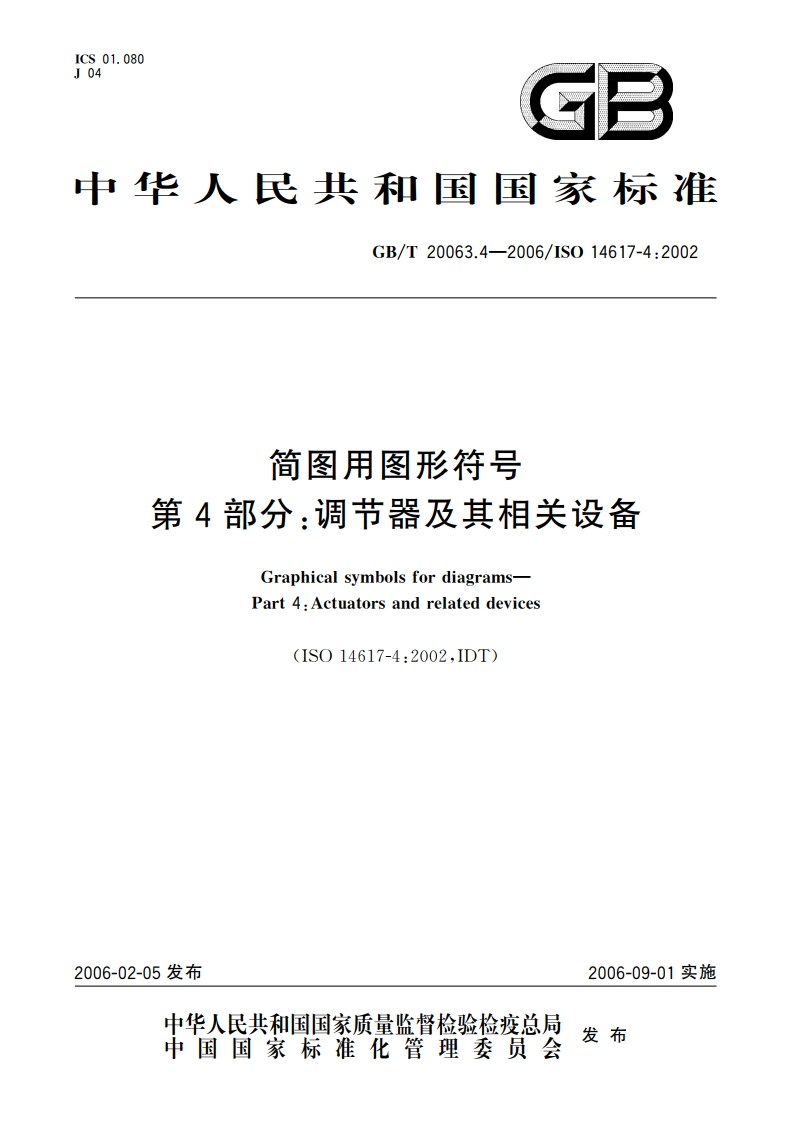

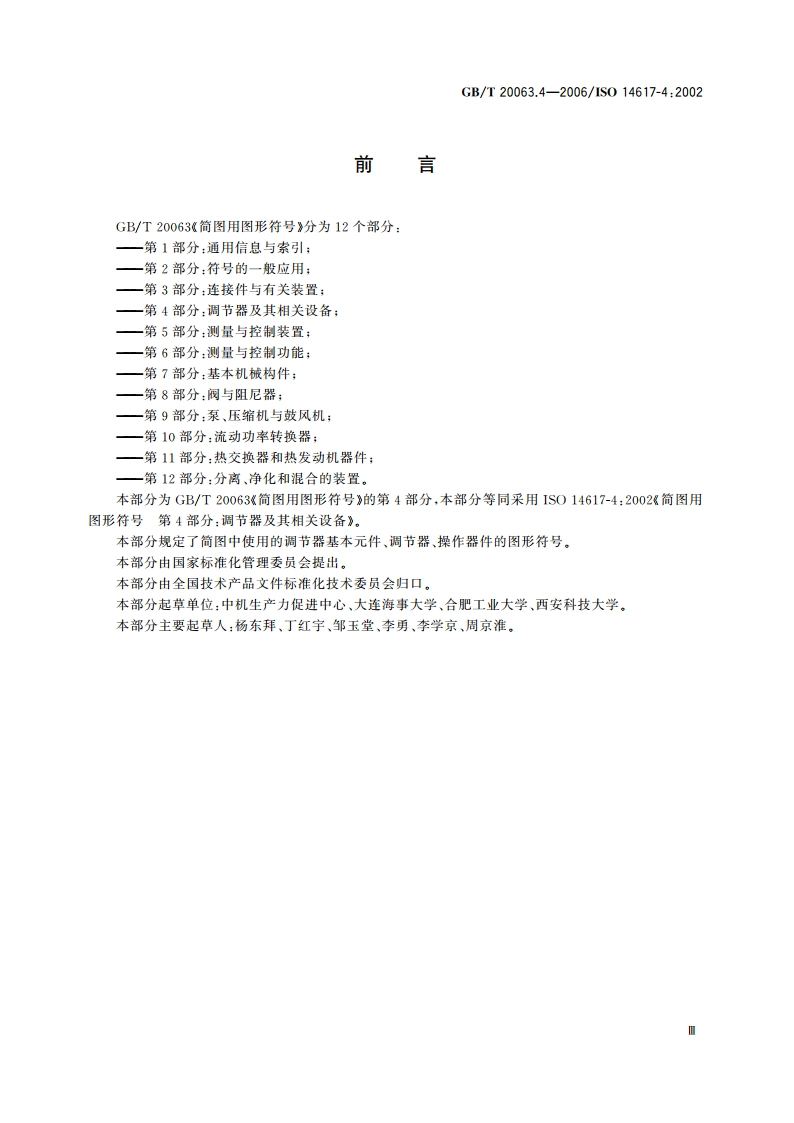

简图用图形符号 第4部分：调节器及其相关设备 GBT 20063.4-2006.pdf

GB/T20063.4-2006/1S014617-4:2002由人工操作的器件。3.4自动的automatic自动（不需要人为干涉）。3.5自动调节器automatic actuator不用人为干涉自动激活。例：用过程变量或远程控制单元来调节。3.6自动复位装置automatic return device使可动部件复位，如在驱动力撒销后使阀回到初始位置（不动位置）。3.7离合器clutch用于将机器的工作部分连接或断开的装置。3.8延时装置delay device在驱动力施加或撤消时刻与由其引起的位置或状态改变时刻之间提供时间间隔的装置，3.9止动装置detent使可动器件停止的装置。以阀为例，在某些位置，只有施加的力大于制动力，才能使可动器件移动到另一个位置。3.10锁定装置latching device用于可动部件的机械装置。以阀为例，可向一个方向运动，但须在闭锁装置释放的情况下才可能复位。3.11闭锁装置blocking device用于可动部件的机械装置。以阀为例，不能向任何方向运动，除非联锁装置释放。3.12自由脱扣装置trip-free device用来确保处于跳闸位置的断路器、跳闸装置和保持器与其他操作命令无关的机械装置。3.13联锁装置interlocking device使某一部件的可动零件的操作依赖于另一个部件的位置或状态的机械装置，如接触器。3.14操作operation机械零件的移动，如截止阀的关闭构件或机电切换装置的触点。注1：移动方向可被定义成“打开操作、“关闭”操作、“开启”操作、“停止”操作等，注2：与电调量维电器连用的术语有规定意义，当特性数通过增/减达到设定值时，“上/下，”继电器进入工作状态，
