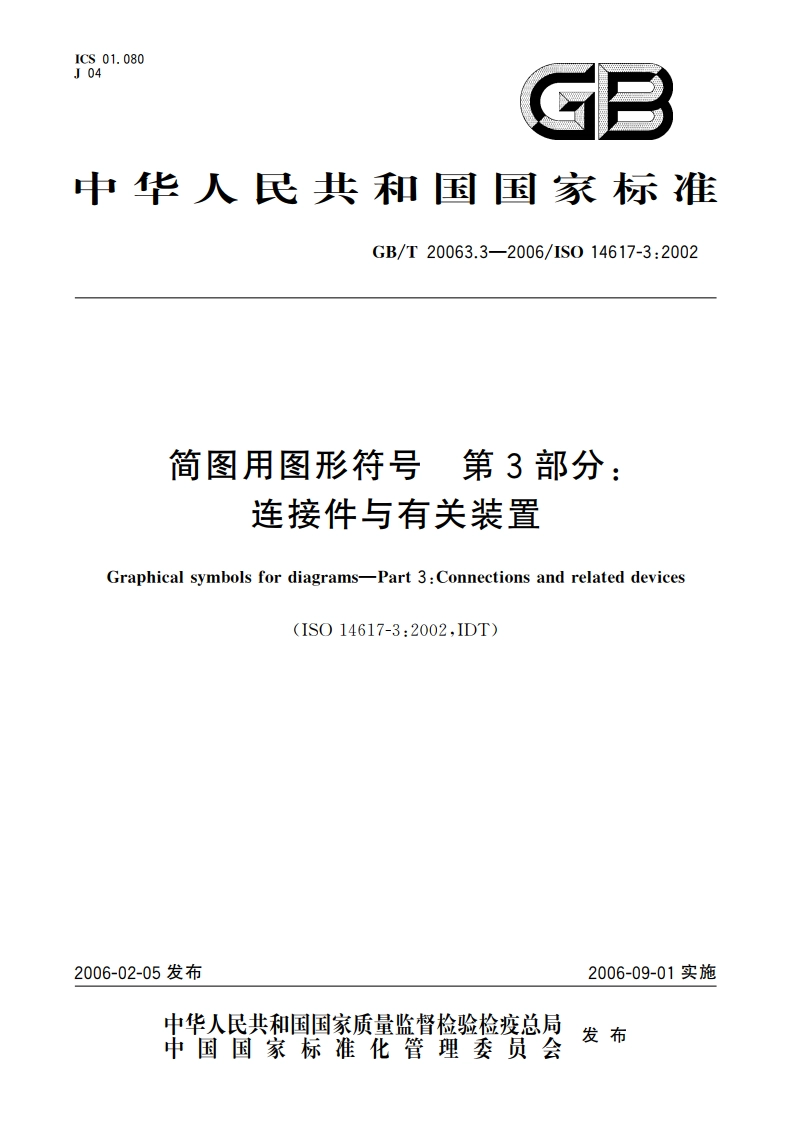

简图用图形符号 第3部分：连接件与有关装置 GBT 20063.3-2006.pdf

GB/T20063.3-2006/1S014617-3:2002简图用图形符号第3部分：连接件与有关装置1范围本部分规定了简图中的功能连接、机械连接、管道和相关仪器如连接接头、SO端头、接线端、快速离合和连接器的图形符号。简图图形符号的创建和使用的基本规则，见GB/T16901.1一1997。识别图样中用到的图形符号登记号的创建和使用的信息，以及这些符号的表示、应用规则，见GB/T20063.1.2规范性引用文件下列文件中的条款通过GB/T20063的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T324焊缝符号表示法(eqv IS02553:1984)GB/T5185金属焊接及纤焊方法在图样上的表示代号（qvIS04063:1978)GB/T16901.1一1997图形符号表示规则产品技术文件用图形符号第1部分：基本规则GB/T20063.1简图用图形符号第1部分：通用信息与索引(1S014617-1:2002,DT)GB/T20063.6简图用图形符号第6部分：测量与控制功能(1S014617-6:2002,IDT)3术语和定义本部分采用下列术语和定义。注1：本部分仅限于那些意思不十分明确，以及在其他国际标准中设没有被定义或者是已经有定义但是在不同的标准中有不同解释的术语。在制定这些定义的同时，已经考虑了1$0和1正标准中的术语，见括号中文件。尽管如此，标准中的大部分术语是山不同技术委员会在限定范围内制定的。这意味着如此定义的许多术语在表述图形符号时，必须给出中性的解释。注2：同一个术语在I$0和E中意思表达有较大差别时，除了可以通过1S0门或EC表示外，在本系列其他部分中也可以通过上标表示，如“端口”，3.1连接connection功能连接、机械连接、管道、导电体等连接的通用术语。3.2功能连接functional connection在功能之间的连接注：功能连接用来表达所描述的功能之间的相互关系。（如GB/T20063.6%简图用图形符号第6部分：测量与控制功能所规定的符号)3.3电连接electric connection导体或电路与端子或其他导体的接合。
