科里奥利质量流量计 GBT 31130-2014.pdf

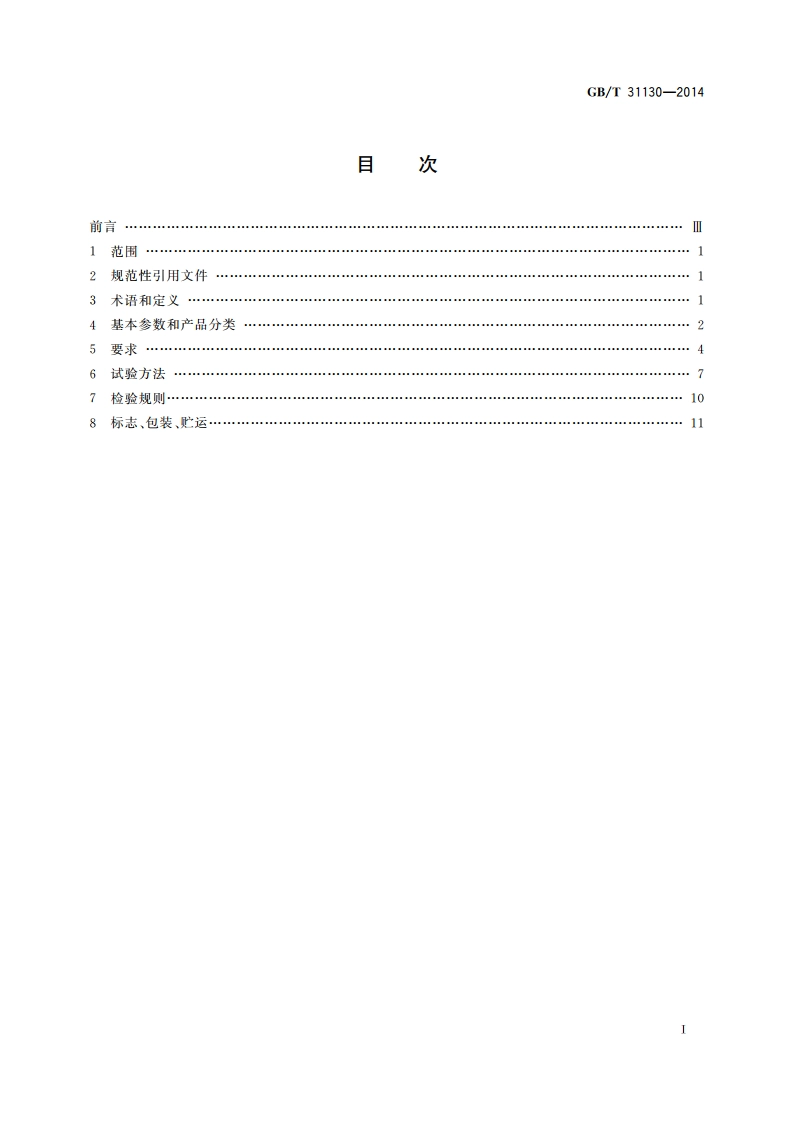

GB/T31130-2014目次前言】范围2规范性引用文件13术语和定义14基本参数和产品分类25要求6试验方法77检验规则108标志、包装、心运11GB/T31130-2014量流量的装置。它也可用于测量流体的密度和过程温度。GB/T20728-2006,2.13.2流量检测元件（一次装置）flow sensor(primary device)由振动管、驱动系统、测量传感元件、支撑机构和外壳组成的机械组件。GB/T20728一2006,2.21注：流量检测元件又称作流量传感器，3.3转换器（二次装置）transmitter(secondary device)提供驱动并转换来自流量检测元件的信号，产生被测参数和推导参数输出的电子控荆系统。它还可提供从参数（例如温度参数）中推导出的修正量。GB/T20728一2006,2.3注：转换器又称作变送器，3.4校准系数calibration factor(s)校淮流量检测元件时取得的每个流量检测元件所特有的数值常数。转换器中设置了此常数后可确保科里奥利质量流量计按规定的规范工作。GB/T20728-2006,2.93.5流量测量范围flow measuring range在规定的工况下质量流量的最大值与最小值的区间。3.6范围度turn down,turn down ratio给定的流量范围内最大流量与最小流量的比值。4基本参数和产品分类4.1基本参数4.1.1公称通径质量流量计的公称通径建议从下列数据中选取（单位：mm):1.0,2.0,3.0,4.0,5.0,6.0,8.0,10,15,20,25,(32),40,50,(65),80,100,(125),150,200,250300,350,400.450,500。注：括号内的数值为非推荐值。4.1.2公称压力质量流量计的公称压力系列值为（单位：MP和）：0.25,0.4,0.6,1,1.6,2.5,4.0,6.3,10,16,25,32,40,63。4.1.3准确度等级质量流量计在范围度不低于10：1的流量范围内的准确度等级及对应的最大允许误差见表1。如采用非表1所列准确度等级，其最大允许误差应符合表1的对应原则。2
