碱土金属高温脱氯剂氯容试验方法 GBT 38108-2019.pdf

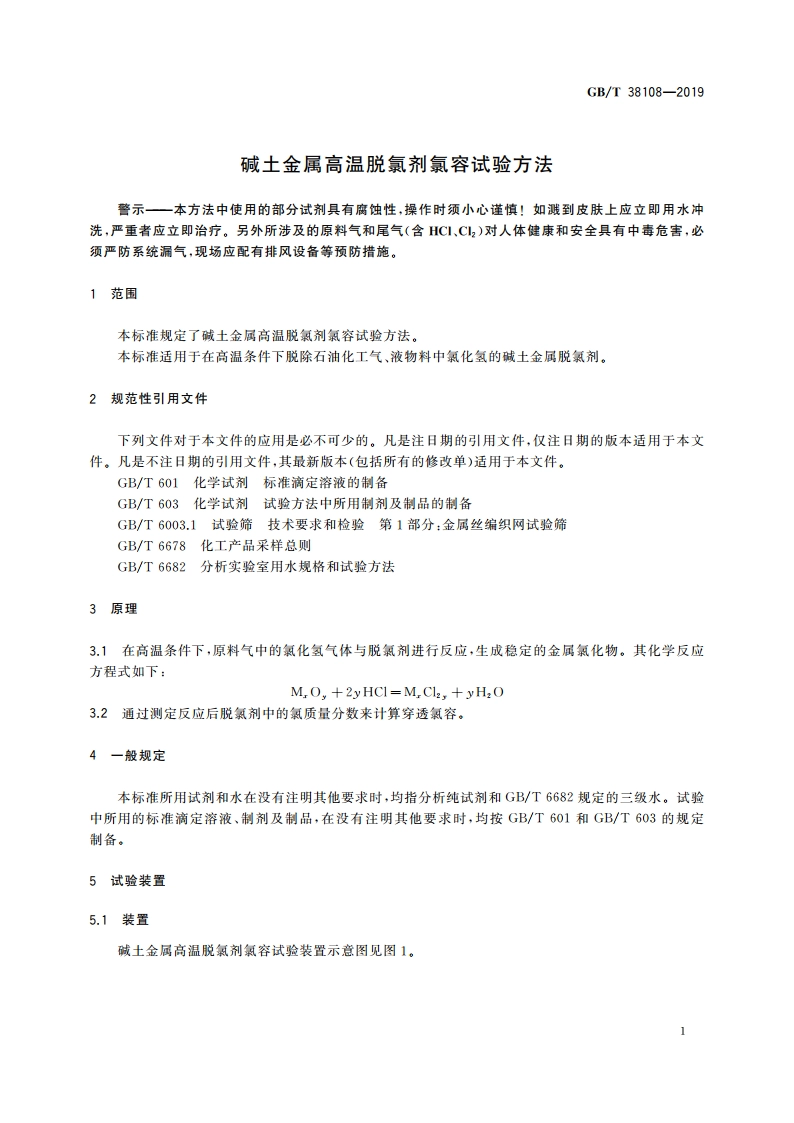

GB/T38108-2019A17取样口144排空9616说明：氨气钢瓶：2.3压力表：减压阀；5、6.15、17控制阀：7.8质量流量控制器：9氯化氢发生器：10恒温水浴：11混合器，12三通阀，13反应管：14开启式可编程管式炉，16氯化氢检测仪（或0.1mo/L硝酸银溶液），18湿式气体流量计，图1碱土金属高温脱氯剂氯容试验装置示意图5.2性能参数碱土金属高温脱氯剂氯容试验装置主要性能设计参数见表1。表1试验装置主要性能设计参数序号项目性能参数1反应器中反应管的规格（石英玻璃管）/mm57.51.02反应器等温区长度/mm1003使用压力/MPa常压4最高使用温度3505平行性（绝对差值）/%26复现性（绝对差值）/%3反应器等温区长度的测定见附录A,GB/T38108-20195.3校验正常情况下，试脸装置的平行性、复现性每年用参考样或保留样至少测定一次，其测定方法按第8章、第9章的规定。6样品6.1实验室样品按GB/T6678的规定取得。6.2试样取适量实验室样品置于瓷研体内破碎研细，用孔径为0.098mm和0.180mm的试验筛（符合GB/T6003.1中R40/3系列)筛分。取粒度为0.098mm0.180mm的试样置于电热鼓风干燥箱中，在120士5下干燥2h,于干燥器中冷至室温，按附录B的规定测量其紧堆密度。6.3试料根据试样的紧堆密度，称取0.6mL对应质量的试样m1,精确至0.0001g,待用。7试剂7.1碳酸氢钠。7.2盐酸溶液：5十1。7.3硝酸溶液：1十1。7.4硝酸银标准滴定溶液：c(AgNO,)=0.1mol/L。7.5铬酸钾指示剂：50g/L。8试验步骤8.1原料气配制8.1.1原料气由氯化氢(20000mg/m325000mg/m3)和氨气组成。8.1.2打开氨气阀门，调节空速4000h-4500h-。氨气气体分两路，一路通入盐酸溶液带出氯化氢气体进人气体混合器，调节空速2000h-12500h1,另一路作为稀释气体直接进人气体混合器，调节空速2000h-12500h-。按附录C的规定测定氯化氢浓度。8.2试料装填在反应管一端塞人干净高温棉，将处理好的粒度为0.098mm0.180mm石英砂装入反应管内，并敲实，填至测定等温区时所确定的位置。再在石英砂层面上加一层高温棉，将脱氯剂试料小心倒人反应管内，轻轻敞打管壁，使催化剂床层装填紧密，并测量其催化剂床层装填高度，然后加一层高温棉，再装人适量的石英砂，轻轻敲实。称量装填好高温棉、石英砂及脱氯剂试料的反应管，质量记为。8.3系统试漏将反应管接入系统，检查装置仪器、仪表及管线。正常后，打开氨气阀门，向系统内通人氨气。管路3
