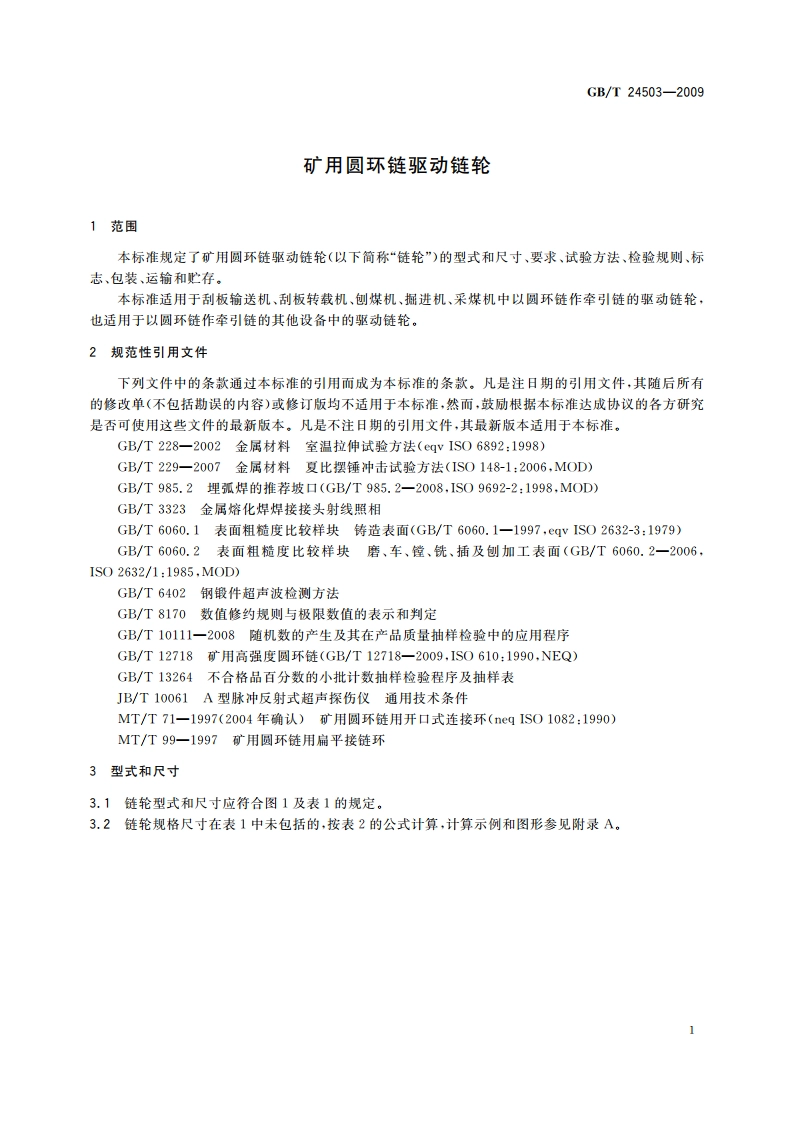

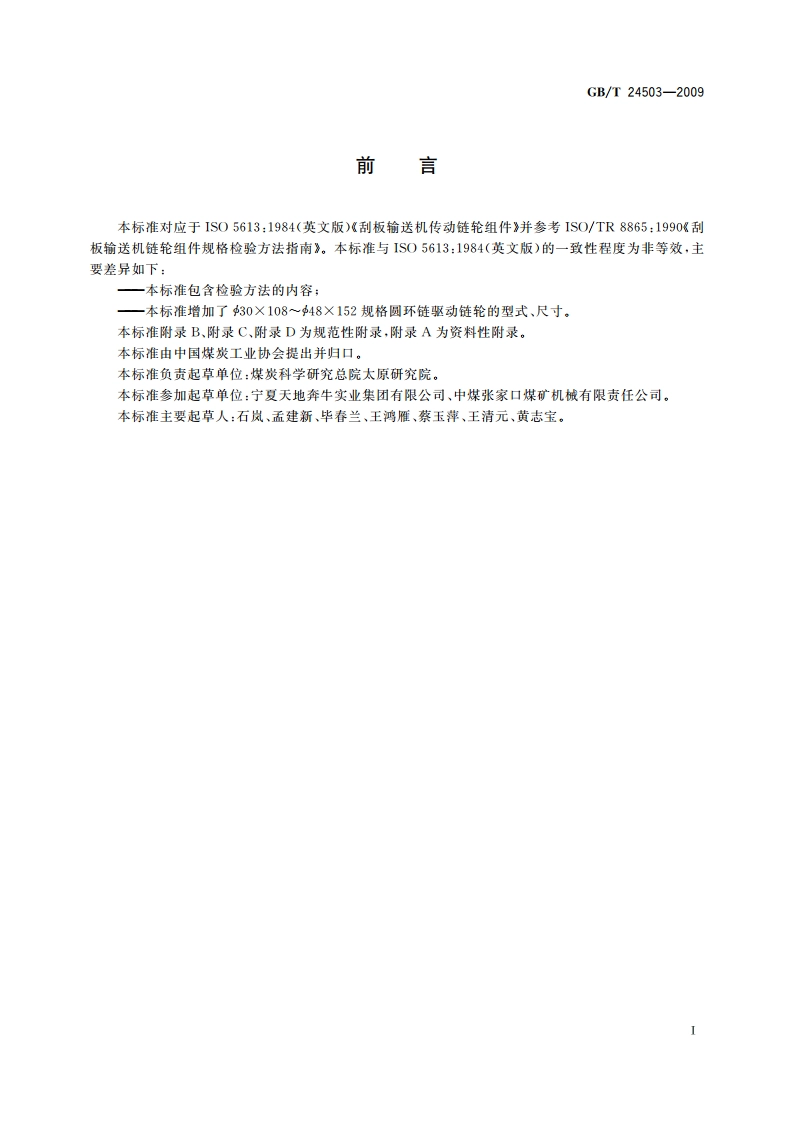

GB/T24503-2009矿用圆环链驱动链轮1范围本标准规定了矿用圆环链驱动链轮（以下简称“链轮”）的型式和尺可寸、要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于刮板揄送机、刮板转载机、刨煤机、掘进机、采煤机中以圆环链作牵引链的驱动链轮，也适用于以圆环链作牵引铁的其他设备中的驱动链轮。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T228一2002金属材料室温拉伸试验方法（qv1S06892:1998)GB/T229一2007金属材料夏比摆锤冲击试验方法(1S0148-1:2006,MOD)GB/T985.2埋弧焊的准荐坡口(GB/T985.2一2008，IS09692-2:1998,M0D)GB/T3323金属熔化焊焊接接头射线照相GB/T6060.1表面粗糙度比较样块铸造表面(GB/T6060.1一1997，cqv1S02632-3:1979)GB/T6060.2表面粗糙度比较样块磨、车、镗、铣、插及刨加工表面(GB/T6060.2一2006，IS02632/1:1985.M0D)GB/T6402钢锻件超声波检测方法GB/T8170数值修约规则与极限数值的表示和判定GB/T10111一2008随机数的产生及其在产品质量抽样检验中的应用程序GB/T12718矿用高强度圆环链(GB/T12718一2009，IS0610:1990,NEQ)GB/T13264不合格品百分数的小批计数抽样检验程序及抽样表JB/T10061A型脉冲反射式超声探伤仪通用技术条件MT/T71一1997(2004年确认)矿用圆环链用开口式连接环(neq IS01082:1990)MT/T99一1997矿用圆环链用扁平接链环3型式和尺寸3.1链轮型式和尺寸应符合图1及表1的规定。3.2徒轮规格尺寸在表1中未包括的，按表2的公式计算，计算示例和图形参见附录A。
