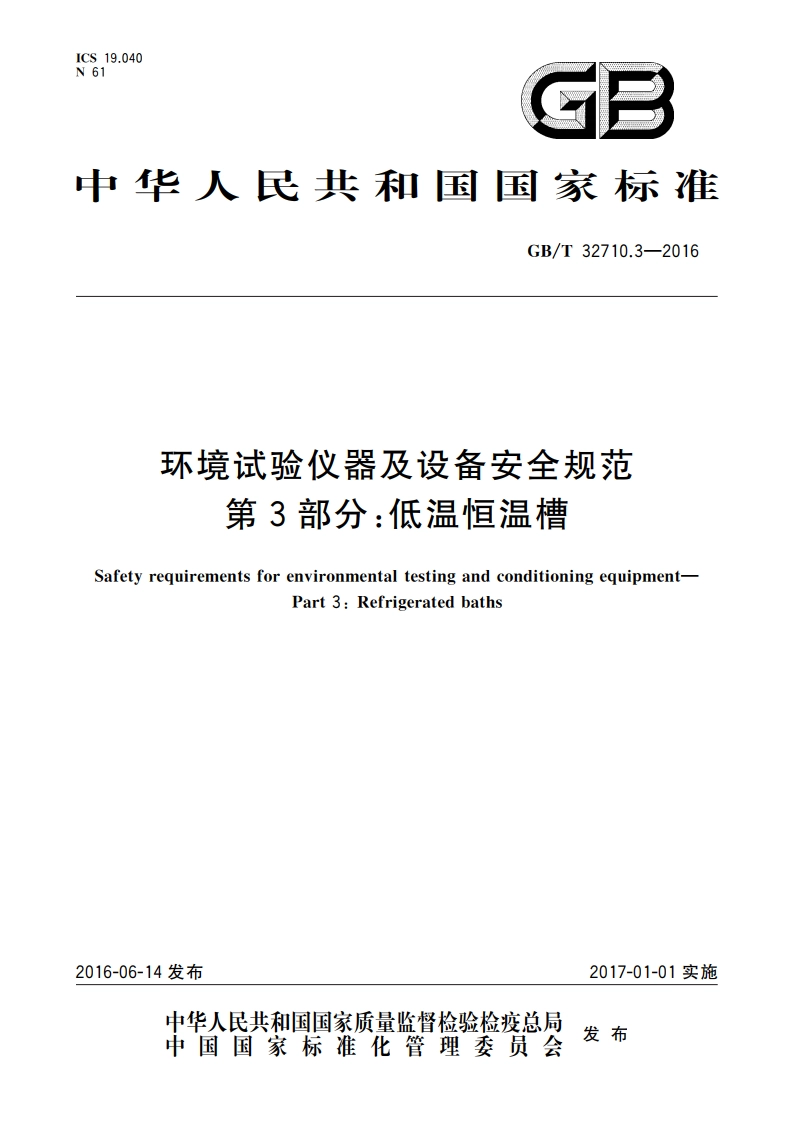

环境试验仪器及设备安全规范 第3部分：低温恒温槽 GBT 32710.3-2016.pdf

GB/T32710.3-2016环境试验仪器及设备安全规范第3部分：低温恒温槽1范围GB/T32710的本部分规定了测量、控制与实险室用的低温恒温槽和高低温恒温槽的电击和电灼伤，机械危险，火焰从设备内向外蔓延，过高温，流体和流体压力的影响，辐射影响（包括激光器、声压和超声压)，释放的气体、爆炸和内爆以及生物和化学危险的安全内容。但不包括与安全无关的设备的可靠功能、性能或其他特性，运输包装的有效性、电磁兼容(EMC)要求、对爆炸环境的防护措施、维修（修理)人员的防护。注1：当将浸人式恒温循环装置与装备了有源村冷装置的低温槽组成的装置不具有外循环功能时，本部分适用。注2：应用于工业现场，既属于本部分范围又属于工业自动化产品范围的，同时满足工业自动化产品相关标准的要求。本部分适用于测量、控制与实验室用的低温恒温槽和高低温恒温槽。注3：这类仪器与设备也可用于实验室以外的地方，例如用于工业流程的低温恒温槽或高低温恒温槽。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB4208一2008外壳防护等级(IP代码)GB4706.1一2005家用和类似用途电器的安全第1部分：通用要求GB4706.13一2014家用和类似用途电器的安全制冷器具、冰淇淋机和制冰机的特殊要求GB4706.17一2010家用和类似用途电器的安全电动机-压缩机的特殊要求GB4706,71一2008家用和类似用途电器的安全供热和供水装置固定循环泵的特殊要求GB4706,89一2008家用和类似用途电器的安全工业和商用高压清洁器与蒸汽清洁器的特殊要求GB4793.1一2007测量、控制和实验室用电气设备的安全要求第1部分：通用要求GB4943.1一2011信息技术设备安全第1部分：通用要求GB/T5465.2一2008电气设备用图形符号第2部分：图形符号GB9237一2001制冷和供热用机械制冷系统安全要求GB17465(所有部分)家用和类似用途器具耦合器GB/T32710.1一2016环境试验仪器及设备安全规范第1部分：总则ISO7000:2004设备用图形符号索引和一览表(Graphical symbols for use on equipment-一Index and synopsis)ISO7010:2011绘图符号安全色和安全符号工作场所和公共场所使用安全符号(Graphicalsymbols-Safety colours and safety signs-Safety signs used in workplaces and public areas)IEC61770:2008与总水管连接的电气器具避免软管组件的反虹吸和失效(Electric appliancesconnected to the water mains-Avoidance of backsiphonage and failure of hose-sets)3术语和定义GB4793.1一2007界定的以及下列术语和定义适用于本文件。1GB/T32710.3-20163.1设备和设备的类别增加：增加下面的新定义：3.1.101实验恒温槽laboratory bath用于实险物品的浸入式加热、冷却或恒温，以液体传热介质提供恒温环境的完整装置。注1：本部分中，简称恒温槽泛指所有相关的设备，注2：至少包括一个电子式控制器，加热和吸热装置的其中一个或两个，一个用于加热和/或制冷的开口槽式容器，一个循环泵或搅菲装置。需要冷却，加热或恒温控制的实验物品通过循环泵或搅并装置与液体传热介质完成热量交换，控制器将液体传热介质的温度维持在设定的温度条件。3.1.102低温恒温槽refrigerated bath装备了有源制冷装置但不装备电阻加热装置的实验恒温槽。注：采用双级制冷压缩机或复叠制冷系统组成的低温恒温槽，也称为超低温恒温槽。3.1.103高低温恒温槽refrigerated and heating bath同时装备电阻加热装置和有源制冷装置的实验恒温槽。3.1.104浸入式恒温循环装置immersion circulator可与外部开口容器或装备有源制冷装置的低温槽任意组合形成实验室恒温循环装置的完整装置。3.1.105NFL1类设备Class1/NFL只适合使用不燃性液体作为液体传热介质，且装备过温保护装置的恒温槽或循环装置。注：过温保护装置应满足本部分143的要求，可以是限温保护装置或液位保护装置。3.1.106FL2类设备Class2/FI适合使用可燃性液体作为液体传热介质，且装备温度可调过温保护装置的恒温槽或循环装置。3.1.107FL3类i设备Cass3/FL适合使用可燃性液体作为液体传热介质，且同时装备温度可调过温保护装置和液位保护装置的恒温槽或循环装置。注：液位保护装置应满足本部分14.3的要求，其所提供的控制应使得电阻加热装置在其发热表面暴露于空气中以前即被切断。3.2零部件和附件增加：增加下面的新定义：3.2.101压缩机compressor提高制冷剂蒸汽压力的机被设备。GB9237一2001，定义3.9
