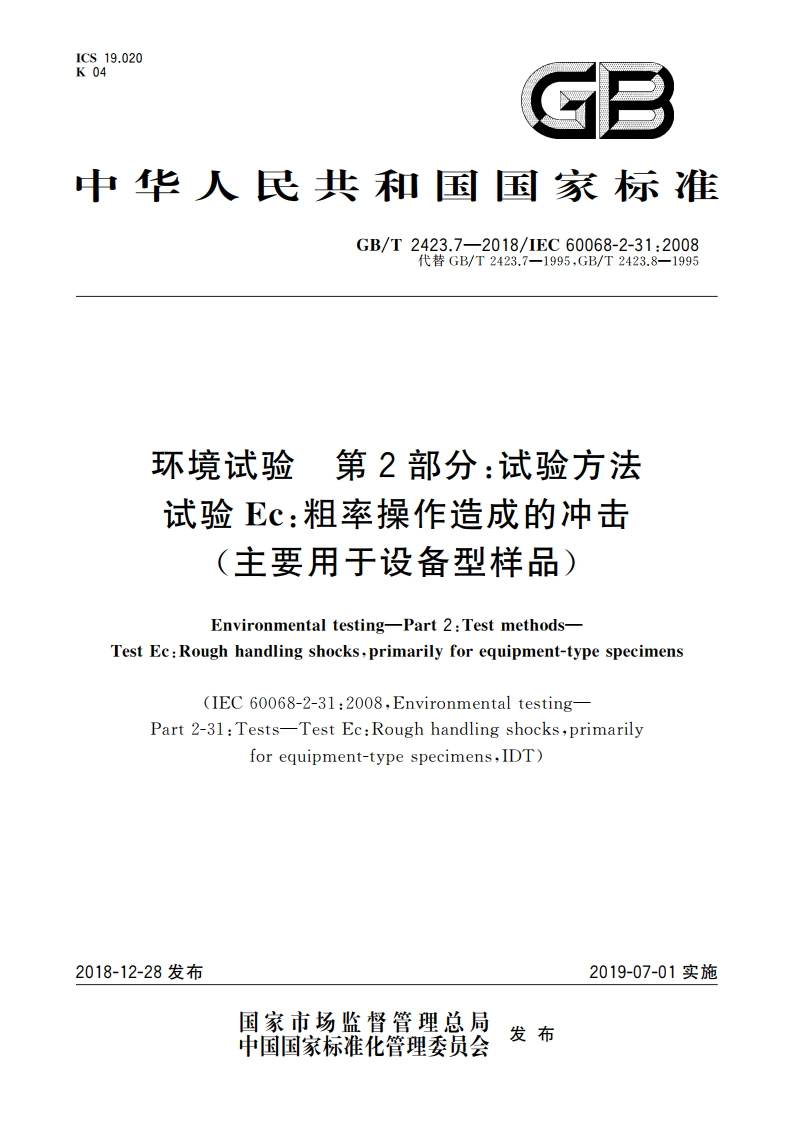

环境试验 第2部分：试验方法 试验Ec：粗率操作造成的冲击(主要用于设备型样品) GBT 2423.7-2018.pdf

GB/T2423.7-2018/1EC60068-2-31:2008ules-Part 2:Quantitative data)3试验的一般说明粗率操作冲击可通过以下一种或多种试验方法来模拟：)倾跌与翻到：该试验是用来评价设备型样品在维修工作期间或在工作台上由于祖率操作可能经受到的敲击或撞击影响的一种简单试验：b)自由跌落一方法1：该试验是确定由于粗率装卸可能经受到的跌落影响的一种简单试验，该试验也可用来验证设备的强度等级；)自由跌落一方法2：该试验是用于模拟某些元件型产品，例如使用中的连接器，可能受到的重复冲击的影响，在搬运中样品的尺寸能使其本身保持稳固时，这种样品就不必进行翻倒试验。为了确定倾跌与翻倒试验是否必要，请参阅以下1)和2)中“Cg比”和“高度比”的资料。5.1.3.1,5.1.3.2和5.1.3.3规定的试验程序所产生的倾跌与翻倒动作，见图1、图2和图3。倾跌与翻倒试验包括下述三种不同的方法：a)面倾跌（见5.1.3.1）b)角倾跌（见5.1.3.2）：c)翻倒（或推倒）（见5.1.3.3）。这三种方法的目的基本上是相同的，但它仍模拟了不同类型的操作（或搬动）方式。本试验方法不是一种精确的试验方法，在5.1.2中规定的高度和角度允许误差为士10%。如果要求更精确的冲击试验，应采用IEC60068-2-27。在搬运中样品的尺寸能使其本身保持稳固时，则这种样品就不必进行翻倒试验。考虑到翻倒试验的不同适用性，下述两个尺寸是重要的：1)从底面算起的试验样品重心高度与底面的较小尺寸之比，以下称为“Cg比”；2)试验样品的高度与底面的较小尺寸之比，以下称为“高度比”。如果“Cg比”较小（例如小于0,25），则试验样品虽然受到突然的横向推移，也不可能翻倒：如果“高度比”较小（例如小于0.5），则试验样品虽然受到突然的横向推力或打击，也不可能使其翻倒。在这种情况下，有关规范的编写者应考虑上述翻倒试验是否适用。说明：一样品的底边与试验台面之间的距离：a一样品的底边与试验台面之间的夹角。图1面倾跌
