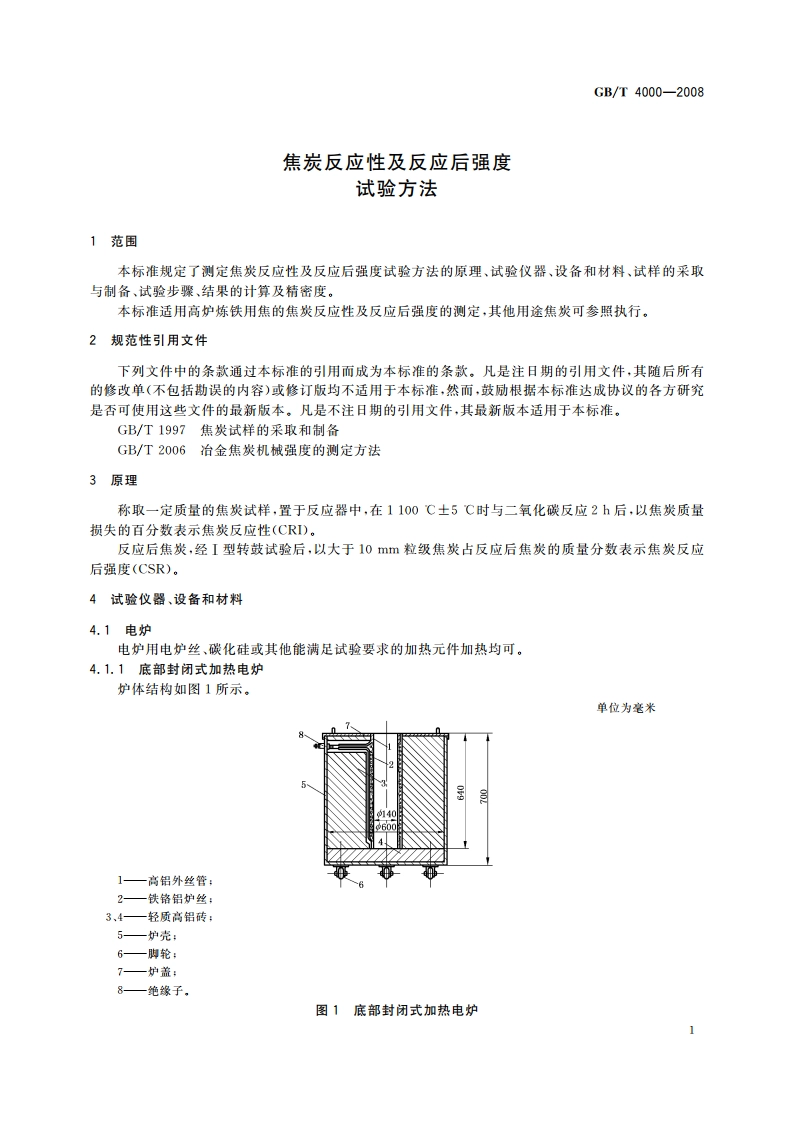

GB/T4000-2008焦炭反应性及反应后强度试验方法1范围本标准规定了测定焦炭反应性及反应后强度试验方法的原理、试验仪器、设备和材料、试样的采取与制备、试验步骤、结果的计算及精密度。本标准适用高炉炼铁用焦的焦炭反应性及反应后强度的测定，其他用途焦炭可参照执行。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1997焦炭试样的采取和制备GB/T2006治金焦炭机械强度的测定方法3原理称取一定质量的焦炭试样，置于反应器中，在1100C土5C时与二氧化碳反应2h后，以焦炭质量损失的百分数表示焦炭反应性(CR)。反应后焦炭，经I型转鼓试验后，以大于10m粒级焦炭占反应后焦炭的质量分数表示焦炭反应后强度(CSR).4试验仪器、设备和材料4.1电炉电炉用电炉丝、碳化硅或其他能满足试验要求的加热元件加热均可。4.1.1底部封闭式加热电炉炉体结构如图1所示。单位为毫米1一高铝外丝管：2一铁铬铝护丝：3、4一轻质高铝砖：5一炉壳：6一轮：7一炉盖：8一绝缘子，图1底部封闭式加热电炉1GB/T4000-2008炉膛内径140mm,外径160mm,高度640mm(高铝质外丝管)，加热元件：使用碳化硅加热元件或者电炉丝。使用电炉丝时的电炉安装要点：炉壳底部封闭，上口敞开，预先在底板上装好脚轮。在底部铺一层耐火砖，将绕好电阻丝的外丝管立放于底板正中。在外丝管与炉壳间隙之间，填充轻质高铝砖预制件(由标准尺寸的轻质高铝砖切制)或者保温棉，炉丝由上下两端引出，与固定在炉壳上的绝缘子相联接。炉丝引出部分用单孔绝缘管保护好，切忌相互搭接，以免造成短路。控温电偶插入反应器中央，将电炉与控温仪及电源接好。每一台电炉安装完毕即测定恒温区，使炉膛内1100C士5C温度区长度不小于150mm。使用碳化硅加热元件时的安装要点：可以使用硅碳管或者6到8根硅碳棒，接线时尽量在加热元件的同一端接电源，同时要注意露出的接线端的绝缘保护，防止触电。4.1.2底部开口式加热电炉炉体结构如图2所示。单位为毫米1一炉壳：2、3、4一轻质高铝砖：5一绝缘子，6一炉盖：7一硅碳棒8一炉脾：9一反应器支架。图2底部开口式加热电炉炉膛：180mm180mm,高600mm(炉壳)。加热元件：U型硅碳棒，四支，四面炉膛各一支。电炉安装要点：炉壳底部开口，保证高铝反应管能够通过，上口敞开：底部下反应器支架中间开小孔，使进气管口能够通过，底板用脚支撑。在底部铺一层耐火砖，用标准尺寸的轻质高铝砖砌制炉膛，周围填充保温材料。炉膛顶部开四个孔，放置硅碳棒。硅碳棒连接线与固定在炉壳上的绝缘子相联接，盖好上盖。控温电偶插人反应器中央，将电炉与控温仪及电源接好，每一台电炉安装完毕即测定恒温区，使炉啦内1100C土5C温度区长度大于150mm。4.2反应器反应器为耐高温合金钢反应器或刚玉质反应器。4.2.1耐高温合金钢反应器结构见图3，由耐高温合金钢制成(GH23或GH44)。2
