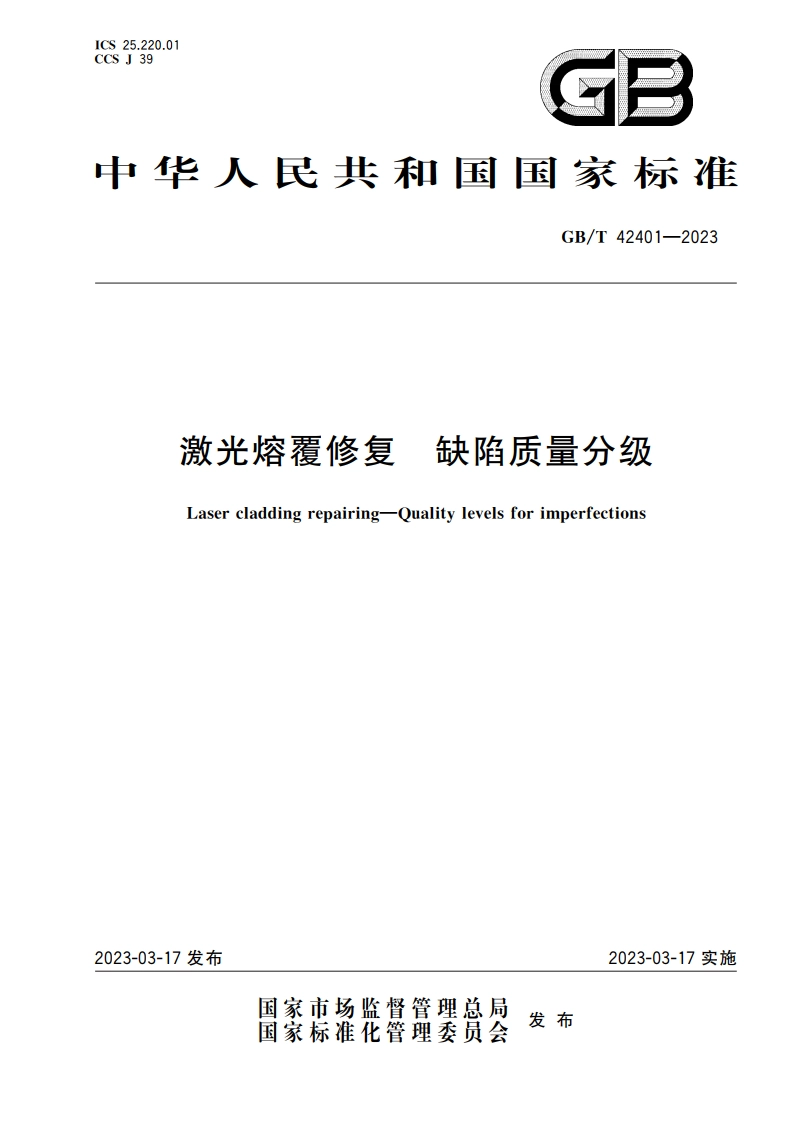

激光熔覆修复 缺陷质量分级 GBT 42401-2023.pdf

GB/T42401-20233.2缺陷imperfection在激光熔覆修复区域产生的金属不连续、不致密或结合不良的状况。3.3试验件trial workpiece选用与修复部件材料的组成、显微组织和性能一致或相近的材料，并按修复部件的实际修复工艺制作的缩小修复件。3.4质量等级quality level根据特定激光熔覆修复缺陷的种类、尺寸和数量，划分的激光熔覆修复区域质量级别。4符号表1中列出的符号适用于本文件。表1符号和说明符号单位说明dn缺陷（气孔、夹杂）的最大尺寸Hmm激光熔覆层厚度hmm基体变形量mm缺陷（裂纹、未熔合）长度（从任何方向测量）Lmm熔覆层受检长度Lemm受组合气孔影响的熔覆层长度Ln两缺陷（气孔、夹杂）之间的距离个缺陷数mm基板厚度%气孔或夹杂的投影面积比率5缺陷检查方法5.1非破坏性检查5.1.1原则对于不能进行破坏性检测的工件（如修复中或修复后的工件），宜采用非破坏性的检查方法对其进行现场检查。5.1.2目视检测目视检测的方法按照GB/T32259和GB/T20968进行。主要用于检测激光熔覆修复层的宏观表面缺陷。被检查表面应清洁，无油、脂、砂、锈斑及其他任何会影响目视检查评定的物质。表面具有氧化皮的修复层需要经过打磨或机加工去除修复层表面的氧化层。进行目视检测的人员应由有资格和能力2
