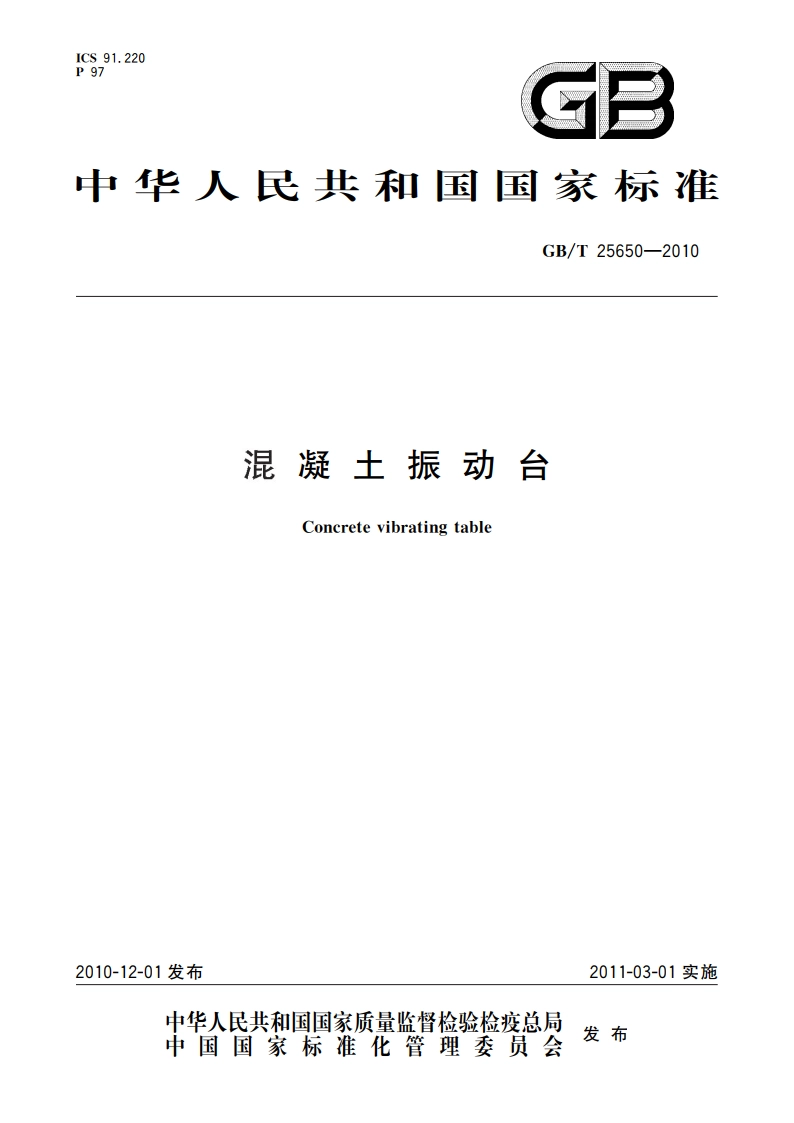

混凝土振动台 GBT 25650-2010.pdf

GB/T25650-2010振动台，标记为：示例3ZTD50-100GB/T25650一20103.4主参数系列振动台主参数为振动台的最大负荷质量(kg)。制造商可以根据实际情况确定主参数，参考系列如下：1000,3000,5000,10000,30000,50000。振动台次主参数为振动台空载振动频率(Hz)。4技术要求4.1一般要求4.1.1振动台应具备可调振幅功能，不少于三个档次，但振动台最大负荷质量10kN以下振动台除外，4.1.2振动台自身或与基础之间应有诚振功能的机构或设施，诚振系统一阶固有振动频率应小于工作频率的二分之一。4.1,3振动台的安装基础应设置隔振槽或其他隔振措施。4.1.4振动台应能够在下列环境中正常工作：a)工作温度为050：b)相对湿度不大于90%。4.2性能参数4.2.1振动台面的平面度不低于GB/T1184规定的平面度公差等级L级。4.2.2振动台水平振动加速度应小于0.2g。4.2.3振动台量大激振力允差为其标定值（或设计值）的士10%。4.2.4振动台基础等效质量大于总参振质量。4.2.5振动台安装后台面应保持水平，倾斜度应小于2”。4.3电气系统4.3.1当采用直流电磁铁吸牢固定混凝土模子时，电源电压在正常波动范围的情况下，模板与电磁铁轭铁之间有1mm非导磁板间隔时所产生的吸力应不小于其额定载荷的2.5倍。4.3.2电磁铁的性能应符合下列规定：a)电磁铁绝缘电阻的电阻值不小于2MQ;b)电磁铁通过耐振动试验，在承受加速度12g。振动30min试验时不损坏。4.3.3操纵台应设置急停按钮，电气系统应有短路、过载、断相、漏电保护。4.3.4电气系统的设计、安装应符合GB/T3797的规定，电气元件的防护等级应达到1P66。4.4安全、环保4.4.1应有牢固的防护装置，防止旋转型振动子的偏心块在其旋转的切线方向意外摔出造成人体伤害，或偏心块安装在强度足够的箱体内，或安装在封闭的基础内，各旋转零件也应具备牢固的防护装置。4.4.2承受振动载荷的螺纹连接应有防松措施。每工作日，在振动台工作前应检查直接承受激振力的螺栓的紧固是否符合要求，4.4.3室内安装时，振动台的上部屋顶及周围墙壁应安装吸音材料，以诚轻回声，降低噪声。4.4.4振动台周边应配置隔音屏，隔音屏应用吸音材料制成，高度不低于2m。工作时，隔音屏的安装位置及隔音效果由试验确定。4.4.5振动台的机外辐射噪声的声功率值应不大于118dB。4.5试验要求4.5.1空我试验在最小激振力档位进行，应满足下列要求：2
