浸胶芳纶纱线、线绳和帘线拉伸性能的试验方法 GBT 30311-2013.pdf

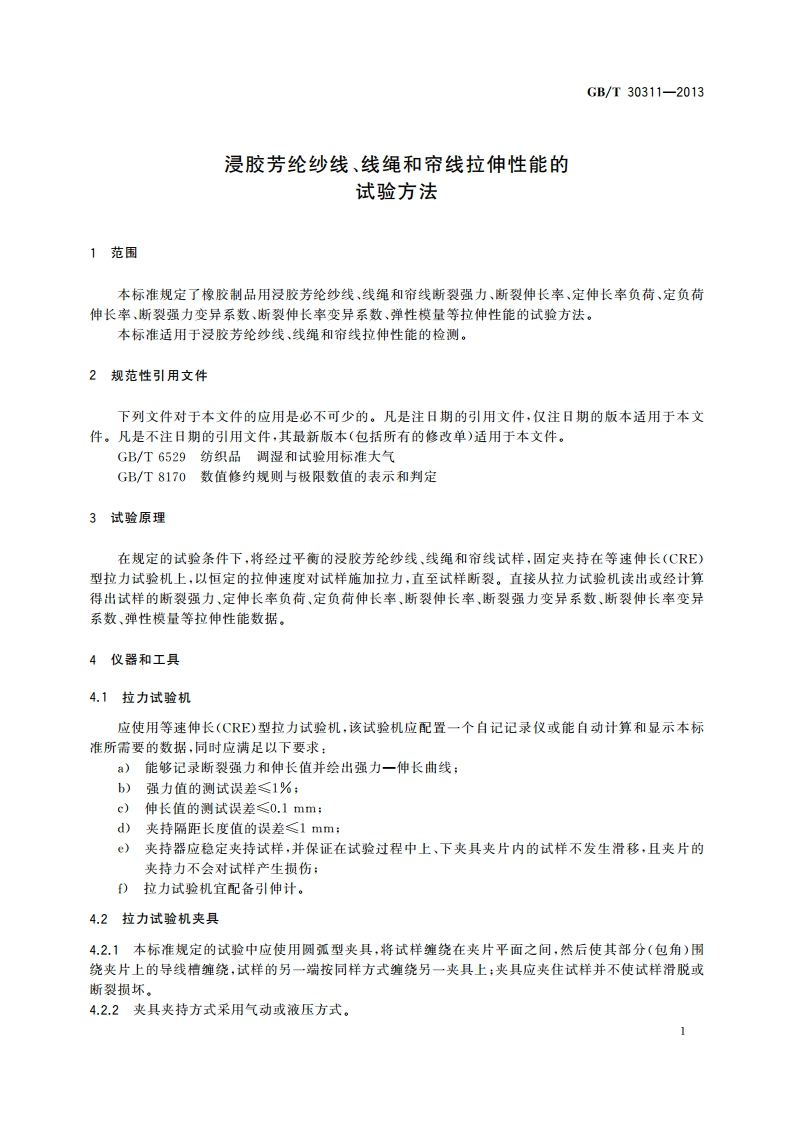

GB/T30311-20135试验通则5.1试验环境所有试验应在GB/T6529规定的标准大气环境下进行。5.2取样5.2.1从抽取的纱线、线绳的样品上进行取样：当选取任何一个样本时，应拉掉5m10m表面层，然后在不同位置上截取600mm以上的试样。5.2.2对于卷装的芳纶帘子布，首先应拉掉3m5m表面层，剪取长度大于600mm的帘子布样本，然后从样本中距离布边至少200mm的不同位置小心抽取帝线作为拉伸性能试验的试样（应别除人为产生加捻、退捻、扭曲、褶皱等有缺陷的试样)。5.3预加张力预加张力应根据表1中规定的试样裸纱名义线密度不同进行选择。表1预加张力选择表名义线密度范围/ex顶加张力/N4001400且6002600且800380045.4拉力试验机设置参数5.4.1隔距长度：500mm或者250mm:拉伸速度：250mm/min或者125mm/min。5.4.2对于裸纱名义线密度大于500tx的试样，可以根据拉力试验机的实际隔距设置参数，拉伸速度的数值应为隔距长度数值的二分之一，单位为毫米每分(mm/min)。5.5试验次数5.5.1浸胶芳纶纱线和线绳：每筒（盘）应取10个试样测试，共试验10次。5.5.2浸胶芳纶帘子布：应从帘子布样本3个不同位置各取10根帘线试样进行测试，共试验30次。5.6试样平衡试样应在5.1中给出的标准大气环境中平衡至少16h。6试验程序6.1按照5.4给出的条件设定拉力试验机参数，同时应将载荷、位移、应变复位或平衡至零点。6.2按5.3给出的条件对试样施加预张力。6.3将试样一端引入拉力试验机的上夹持器夹片中，并关闭夹片，接着将另一端引入下夹持器的夹片中，保持试样在上下夹片的中间位置对齐，闭合下夹持器夹片。6.4启动拉力试验机，拉伸试样直至斯裂，记录试样的拉伸性能数据和强力一伸长曲线。2GB/T30311-20136.5试验时如发生试样在夹具附近(5mm以内)断裂、打滑等异常情况，应别除该试样重新取样试验。若使用气动夹持器，空气压力一般控制在0.4MPa0.6MPa范围内。7结果计算7.1断裂强力断裂强力可由拉力试验机的数据显示装置或数据采集系统中读取，或从强力一伸长曲线读取；计算断裂强力的算术平均值，单位为牛顿(N),按GB/T8170给出的规则修约至小数点后一位。7.2定伸长率负荷定伸长苹负荷可由拉力试验机的数据显示装置或数据采集系统中读取，或从强力一伸长曲线读取：计算定伸长率负荷的算术平均值，单位为牛顿(N),按GB/T8170给出的规则修约至小数点后一位。7.3断裂伸长率断裂伸长率按照式(1)计算，结果按GB/T8170给出的规则修约到小数点后两位。计算所有试样断裂伸长率的算术平均值，按GB/T8170给出的规则修约至小数点后一位。E-片1w%99n9(1)式中：E一断裂伸长率或定负荷伸长率，%；L,一在断裂时或在一定负荷下试样的伸长量，单位为毫米(m);L。一试样的福距长度，单位为毫米(mm)。7.4定负荷伸长率定负荷伸长率按照式(1)计算，结果按GB/T8170给出的规则修约到小数点后两位。计算所有试样定负荷伸长率的算术平均值，按GB/T8170给出的规则修约至小数点后一位，7.5变异系数断裂强力和断裂伸长率的变异系数，按照式(2)、式(3)计算，结果按GB/T8170给出的规则修约到小数点后一位，CV=S100%n191（2）(X,-X)(3）n一1式中：CV一变异系数，%：一标准差，单位为牛顿，或以百分数表示(N或%)：X一单根试样的断裂强力或断裂伸长率的实测值，单位为牛顿或百分数(N或%)：x一所有试样的断裂强力或断裂伸长率实测值的算术平均值，单位为牛顿，或以百分数表示(N成%)：一试样数量。
