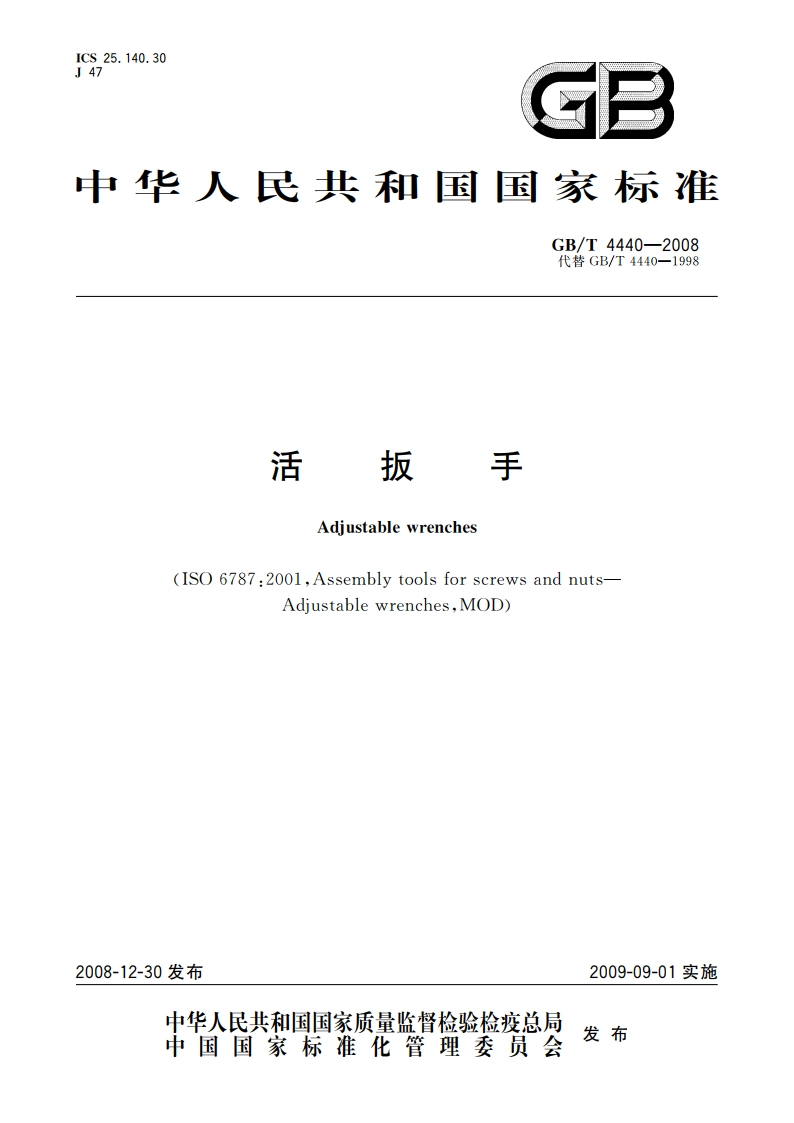

活扳手 GBT 4440-2008.pdf

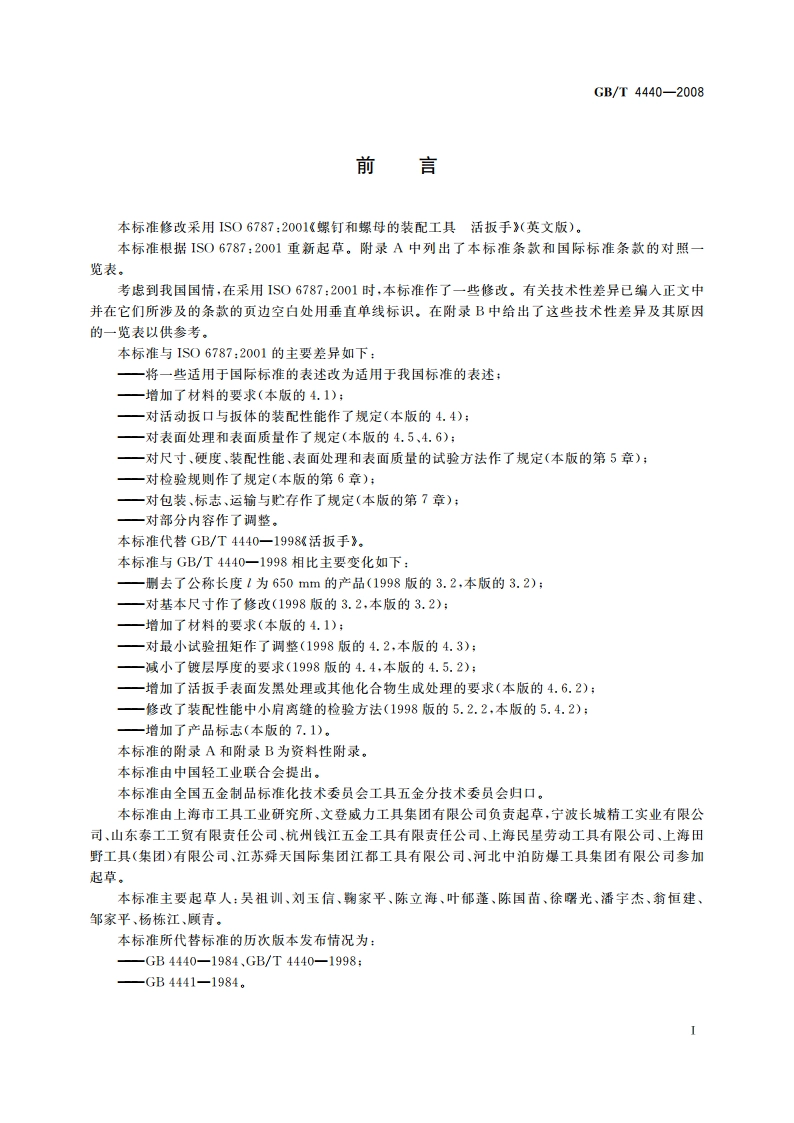

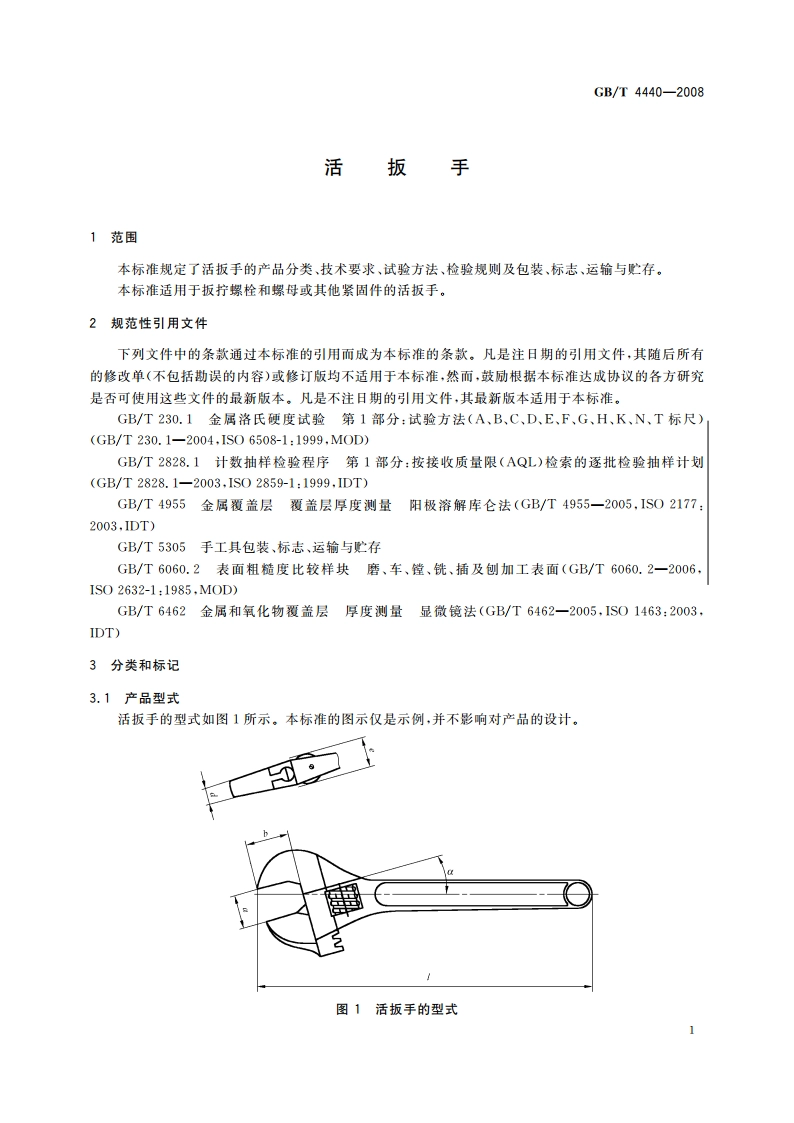

GB/T4440-2008前言本标准修改采用IS06787:2001螺钉和螺母的装配工具活板手（英文版）。本标准根据IS06787:2001重新起草。附录A中列出了本标准条款和国际标准条款的对照一览表。考虑到我国国情，在采用1S06787:2001时，本标准作了一些修改。有关技术性差异已编入正文中并在它们所涉及的条款的页边空白处用垂直单线标识。在附录B中给出了这些技术性差异及其原因的一览表以供参考。本标准与IS06787:2001的主要差异如下：一将一些适用于国际标准的表述改为适用于我国标准的表述：一增加了材料的要求（本版的4.1）：一对活动扳口与板体的装配性能作了规定（本版的4.4）：对表面处理和表面质量作了规定（本版的4.5、4.6）：对尺寸、硬度、装配性能、表面处理和表面质量的试验方法作了规定（本版的第5章）：对检验规则作了规定（本版的第6章）：一对包装、标志、运输与贮存作了规定（本版的第7章）：一对部分内容作了调整。本标准代替GB/T4440一1998%活扳手。本标准与GB/T4440一1998相比主要变化如下：一删去了公称长度1为650mm的产品(1998版的3.2，本版的3.2)；一对基本尺寸作了修改(1998版的3.2，本版的3.2)：增加了材料的要求（本版的4.1）：对最小试脸扭矩作了调整(1998版的4.2，本版的4.3)：一减小了镀层厚度的要求(1998版的4.4，本版的4.5.2)：增加了活扳手表面发黑处理或其他化合物生成处理的要求（本版的4.6.2）；一修改了装配性能中小肩离缝的检验方法(1998版的5.2.2，本版的5.4.2)；一增加了产品标志（本版的7.1）。本标准的附录A和附录B为资料性附录。本标准由中国轻工业联合会提出。本标准由全国五金制品标准化技术委员会工具五金分技术委员会归口。本标准由上海市工具工业研究所、文登威力工具集团有限公司负责起草，宁波长城精工实业有限公司、山东泰工工贸有限贵任公司、杭州钱江五金工具有限责任公司、上海民星劳动工具有限公司、上海田野工具（集团）有限公司、江苏舜天国际集团江都工具有跟公司、河北中泊防爆工具集团有限公司参加起草。本标准主要起草人：吴祖训、刘玉信、鞠家平、陈立海、叶郁蓬、陈国苗、徐曙光、潘宇杰、翁恒建、邹家平、杨栋江、顾青。本标准所代替标准的历次版本发布情况为：-GB4440一1984、GB/T4440-1998:GB4441-1984。GB/T4440-2008表2（续）规格/六角试棒对边宽度/最小试验扭矩/mmmmNm30032515375419204505013706006019704.4装配性能4.4.1活动扳口应在扳体导轨的全行程上灵活移动。4.4.2活动扳口与扳体之间的小肩离缝应符合表1的规定。4.5表面处理4.5.1活扳手应进行电镀或其他表面处理。4.5.2活扳手的电能层厚度应不低于6m。4.6表面质量4.6.1经电镀处理后的活扳手，其表面应色洋均匀，不应有气孔、漏镀、起层等影响保护性能和使用寿命的缺陷。4.6.2经发黑处理或其他化合物生成处理的扳手，其表面应色泽均匀，不应有明显的斑点及露底现象，且有一层防锈保护涂层。4.6.3活扳手不应有裂缝、毛刺及明显的夹缝、氧化皮等缺陷，柄部平直且不应有影响使用性能的缺陷。4.6.4活扳手头部的双平面表面粗糙度Ra值应不大于3.2m,工作口面的表面粗糙度Ra值应不大于12.5m。5试验方法5.1基本尺寸检验活扳手的基本尺寸采用通用量具检验，应符合3.2的各项规定。开口尺寸系指将活动扳口移至距扳体垂直口面最大距离时两垂直口面间的开口尺寸。5.2硬度试验活扳手的硬度试验按GB/T230.1的规定，在扳体和扳口靠近口面的双平面以及蜗杆的端面上进行，应符合4.2的规定。5.3扭矩试验活扳手的扭矩试验采用表2规定的六角试棒，其硬度应不低于55HRC,公差带为h8。扭矩试验以图3所示方式，从正反两个方向进行，试验时，将六角试棒棱角与扳体导轨面接触，然后平缓地施加载荷至表2规定的最小试验扭矩。卸荷后，活扳手不得出现影响使用性能的永久变形或其他损坏。采用试棒旋转的扭矩试验装置时，其扭矩的精度为士2.5%。六角试柿我荷距离图3扭矩试验
