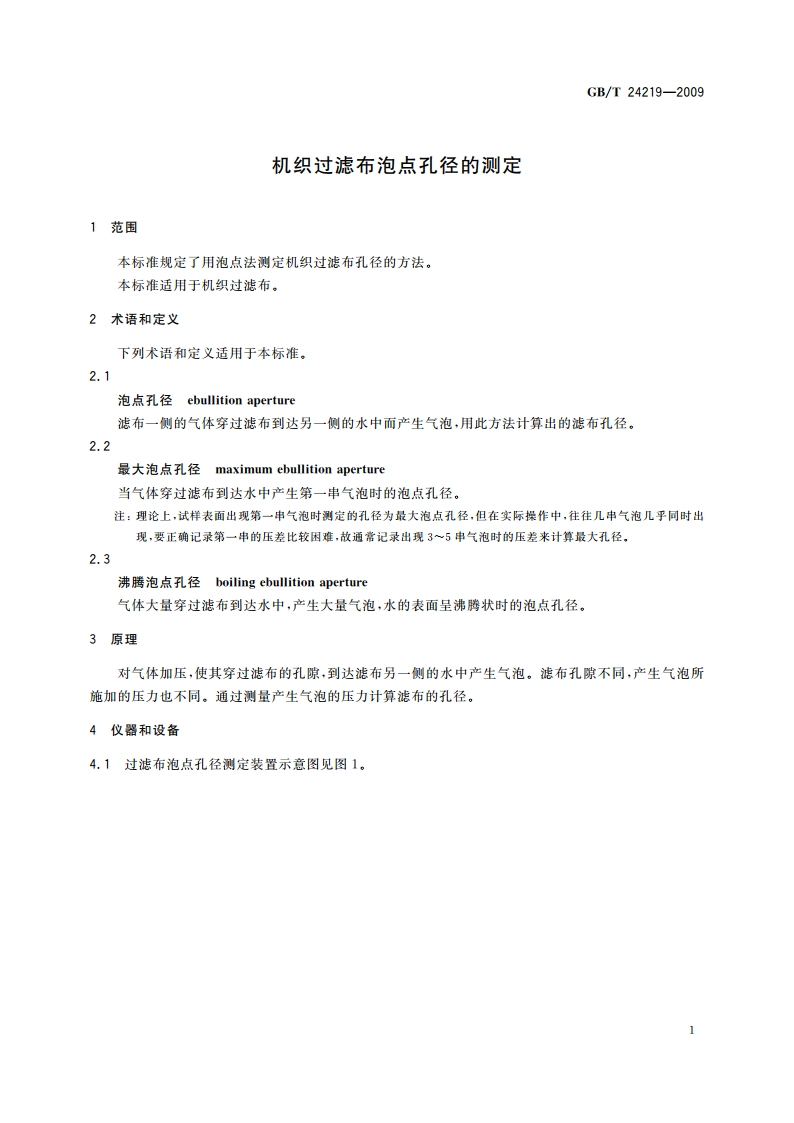

GB/T24219-2009机织过滤布泡点孔径的测定1范围本标准规定了用泡点法测定机织过滤布孔径的方法。本标准适用于机织过滤布。2术语和定义下列术语和定义适用于本标准。2.1泡点孔径ebullition aperture滤布一侧的气体穿过滤布到达另一测的水中而产生气泡，用此方法计算出的滤布孔径。2.2最大泡点f孔径maximum ebullition aperture当气体穿过滤布到达水中产生第一串气泡时的泡点孔径。注：理论上，试样表面出现第一串气泡时测定的孔径为最大泡点孔径，但在实际操作中，往往几串气泡几乎司时出现，要正确记录第一申的压差比较困难，故通常记录出现3一5串气泡时的压差来计算最大孔径，2.3沸腾泡点孔径boiling ebullition aperture气体大量穿过滤布到达水中，产生大量气泡，水的表面呈沸腾状时的泡点孔径。3原理对气体加压，使其穿过滤布的孔隙，到达滤布另一侧的水中产生气泡。滤布孔隙不同，产生气泡所施加的压力也不同。通过测量产生气泡的压力计算滤布的孔径。4仪器和设备4.1过滤布泡点孔径测定装置示意图见图1。
