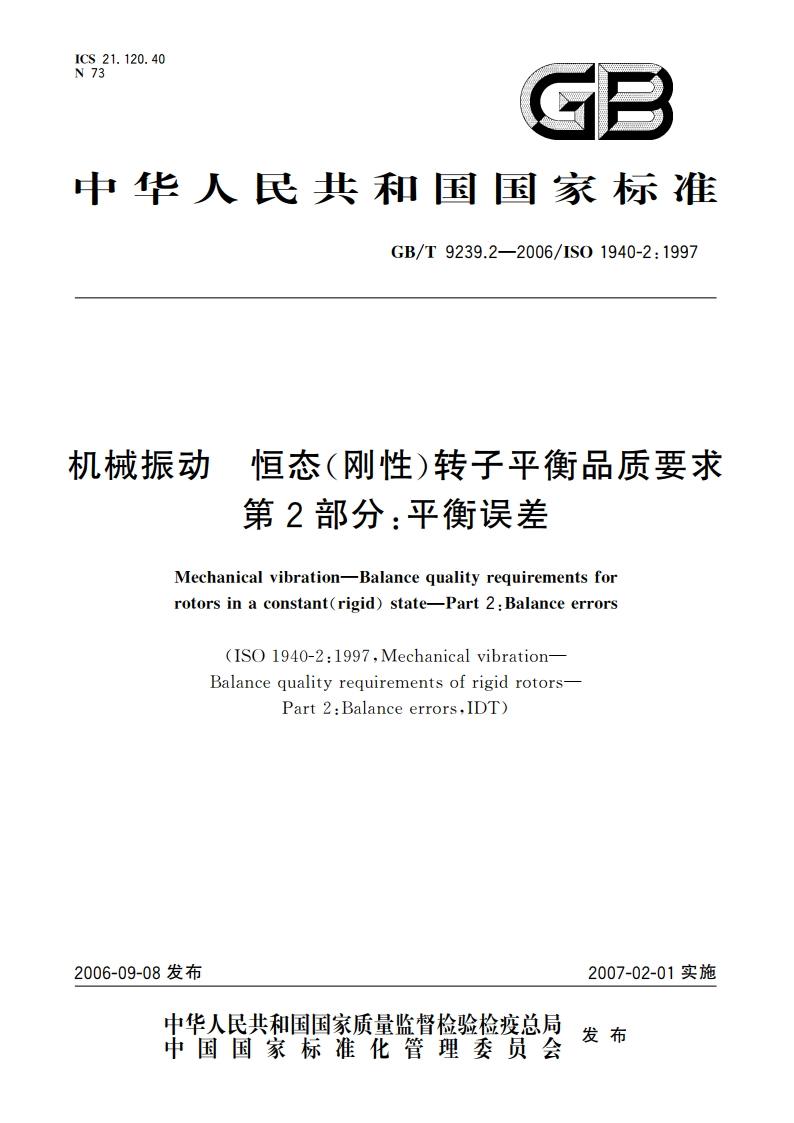

机械振动 恒态(刚性)转子平衡品质要求 第2部分：平衡误差 GBT 9239.2-2006.pdf

GB/T9239.2-2006/1S01940-2:1997机械振动恒态（刚性）转子平衡品质要求第2部分：平衡误差1范围GB/T9239的本部分述及了以下内容：一恒态（刚性）转子平衡过程中误差的鉴别；一误差的评价：一考虑误差的准则：一在两个校正平面上剩余不平衡量的评价。2规范性引用文件下列文件中的条款通过GB/T9239的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T9239.1一2006机械振动恒态（刚性）转子平衡品质要求第1部分：规范与平衡允差的检验(1IS01940-1:2003,IDT)GB/T4201平衡机的描述检验与评定(GB/T4201一”，IS02953:1999,IDT)IS01925:1990机械振动平衡词汇IS01925:1990/Amd.1:1995,IS01925:1990第1号修正案3术语和定义1S01925及第1号修正案确定的术语和定义适用于GB/T9239的本部分。4平衡误差源平衡误差可分类如下：)系统误差，误差的量值及其相位能通过计算或测量进行评定：b)随机误差，在相同条件下进行若干次测量，误差的量值及相位的变化是不可预见的：c)标量误差，能对误差的最大量值进行评价或估算但无法确定其相位。平衡误差取决于所使用的机械加工工艺，相同的误差可能被划分为上述的一个或多个类别。4.1、4.2和4.3中列出了可能产生误差源的示例。在附录A中对某些误差进行了较为详细的研讨。4.1系统误差系统误差源举例如下：a)平衡机驱动轴的固有不平衡量：b)主轴的固有不平衡量；)转动轴线上的驱动部件径向和轴向跳动：d)与平衡机转子相配合部件或主轴的径向跳动和轴向跳动：)在平衡过程中轴颈与支承面间的不同心度：1)该标准在制定中。
