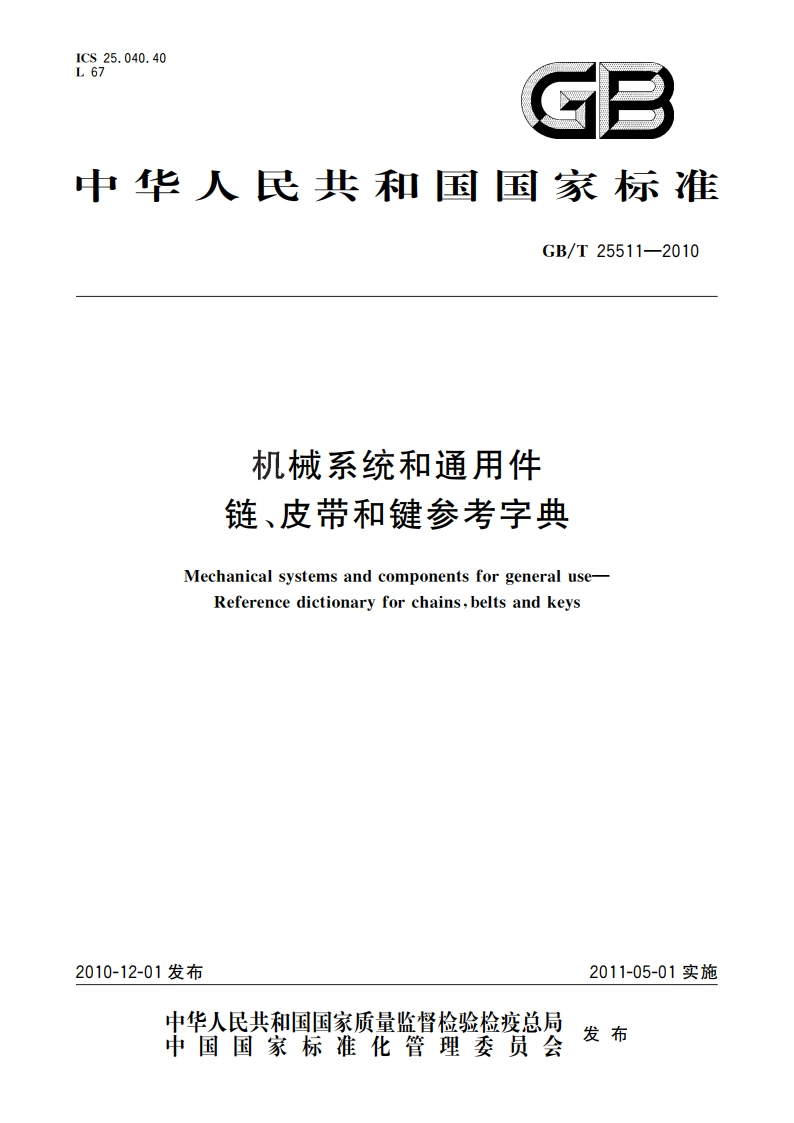

机械系统和通用件 链、皮带和键参考字典 GBT 25511-2010.pdf

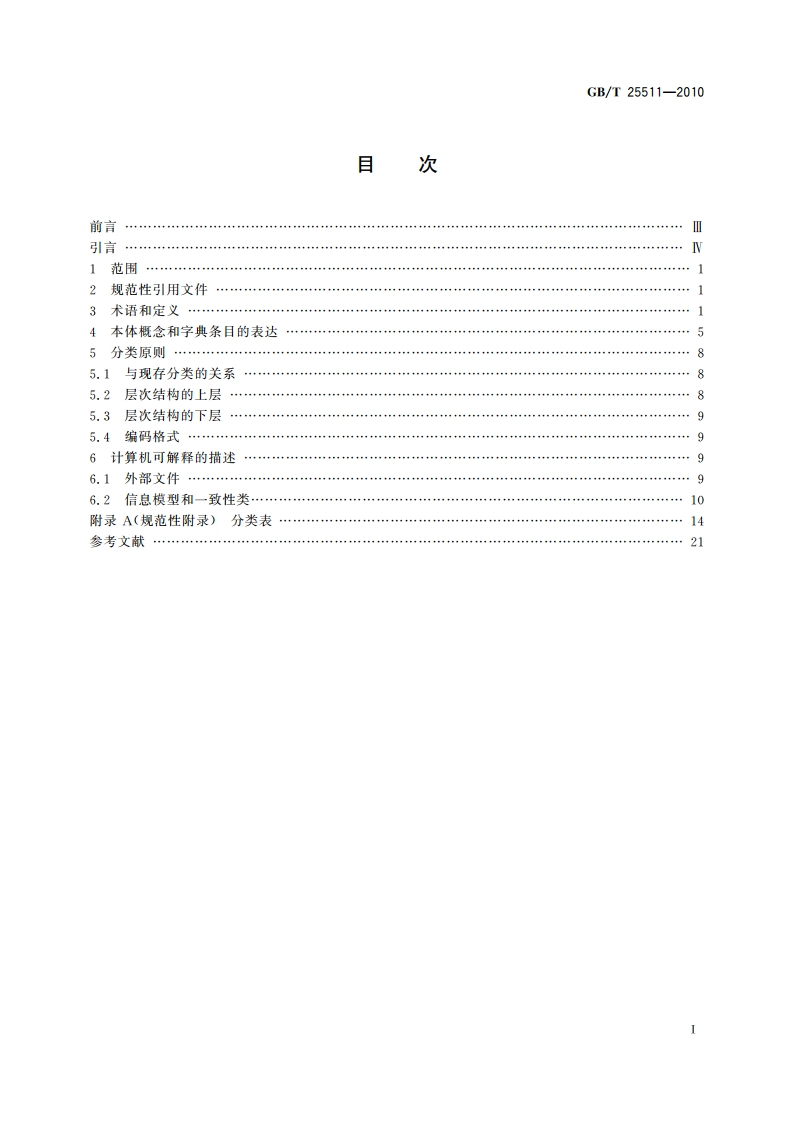

GB/T25511-2010目次前言g引言】范围12规范性引用文件13术语和定义14本休概念和字典条目的表达55分类原则，5.1与现存分类的关系5.2层次结构的上层85.3层次结构的下层95.4编码格式96计算机可解释的描述6.1外部文件96.2信息模型和一致性类附录A(规范性附录)分类表14参考文献2GB/T25511-2010机械系统和通用件链、皮带和键参考字典1范围本标准规定了链、皮带与键的参考字典，包括其分类特性及其值域。本标准适用于：一表达链、皮带与键分类的标准数据：一表达链、皮带与键特性的标准数据；一表达链、皮带与键特性值域的标准数据。本标准不适用于：一规定本标准定义的标准数据的构造零件族的方法学：一交换本标准定义的标准数据的实现方法。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T17645.24一2003工业自动化系统与集成零件库第24部分：逻辑资源：供应商库的逻辑模型(1S013584-24:2002,IDT)GB/T17645.25一2008工业自动化系统与集成零件库第25部分：逻辑资源：带聚集值和显式内容的供应商库的逻辑模型(IS013584-25:2003,DT)GB/T17645.42一2001工业自动化系统与集成零件库第42部分：描述方法学：构造零件族的方法学(idt1S013584-42:1998)3术语和定义下列术语和定义适用于本标准。3.1带传动belt transmission由带和带轮组成传递运动和（或）动力的传动，分摩擦传动和啮合传动两类。注：改写GB/T6931.1一1986，定义1.1，3.2平带传动flat belt transmission由平带和带轮组成的摩擦传动，带的工作面与带轮的轮缘表面接触。注：改写GB/T6931.1一1986，定义1.1.1，3.3V带传动V-belt transmission由一条或数条V带和V带轮组成的摩擦传动。V带安装在相应的轮槽内，仅与轮槽的两侧接触，而不与槽底接触。注：改写GB/T6931.1一1986，定义1.1.2，1
