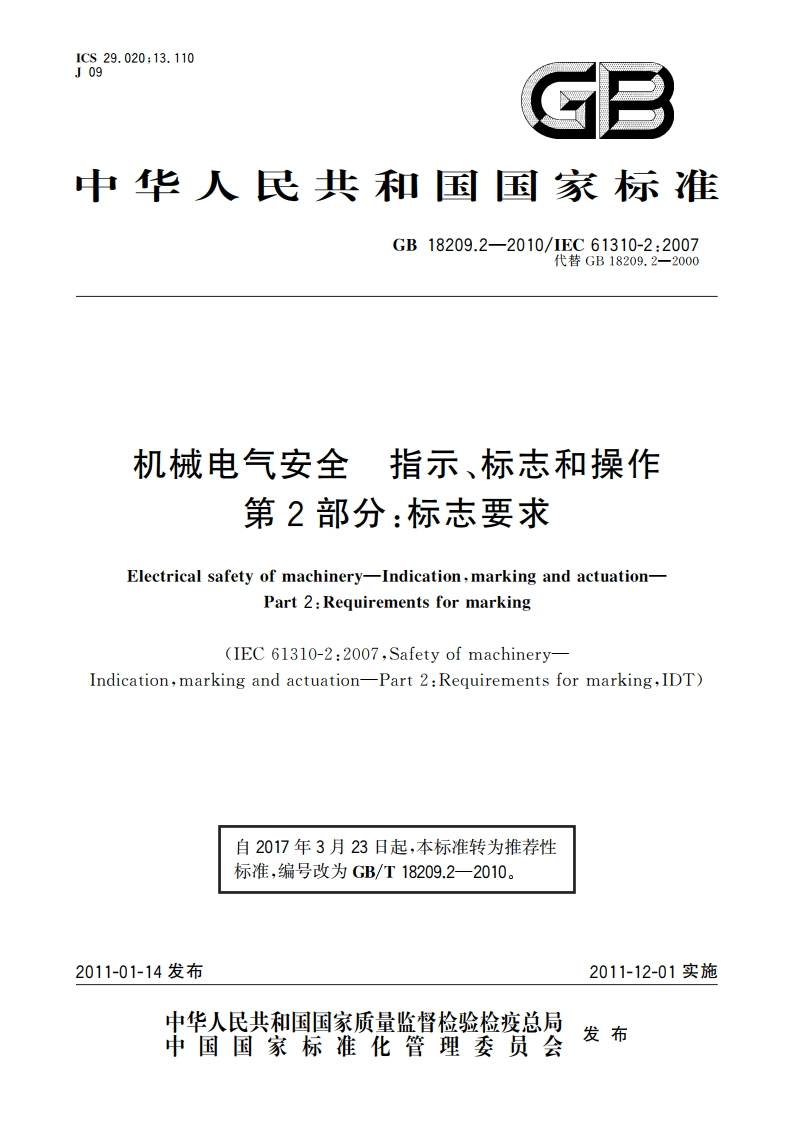

机械电气安全 指示、标志和操作 第2部分：标志要求 GBT 18209.2-2010.pdf

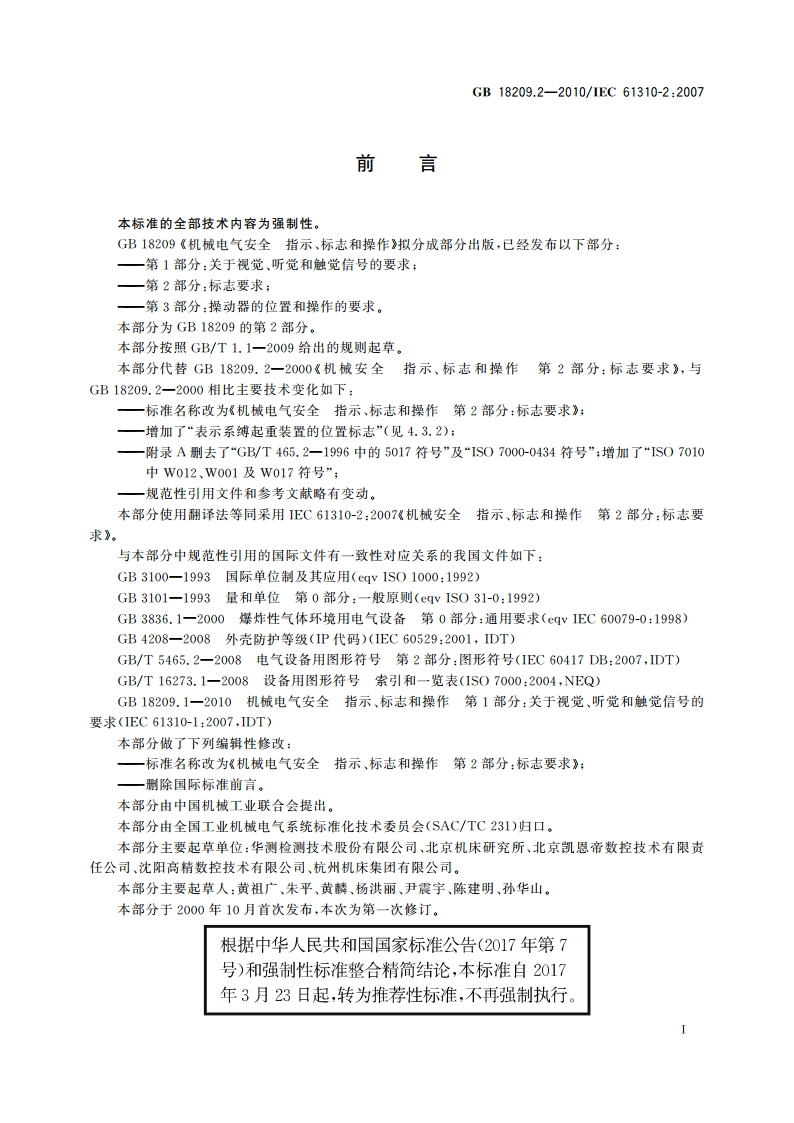

GB18209.2-2010/1E61310-2：2007前言本标准的全部技术内容为强制性。GB18209机械电气安全指示、标志和操作拟分成部分出版，已经发布以下部分：一第1部分：关于视觉、听觉和触觉信号的要求：一第2部分：标志要求：一第3部分：操动器的位置和操作的要求。本部分为GB18209的第2部分。本部分按照GB/T1.1一2009给出的规则起草。本部分代替GB18209.2一2000机械安全指示、标志和操作第2部分：标志要求，与GB18209.2一2000相比主要技术变化如下：一标准名称改为机械电气安全指示、标志和操作第2部分：标志要求：一增加了“表示系缚起重装置的位置标志”（见4,3.2）：一附录A删去了“GB/T465.2一1996中的5017符号”及“1S07000-0434符号”；增加了“1S07010中W012、W001及W017符号”：一规范性引用文件和参考文献略有变动。本部分使用翻译法等同采用EC61310-2:2007机械安全指示、标志和操作第2部分：标志要求与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：GB3100一1993国际单位制及其应用(eqv1S01000:1992)GB3101一1993量和单位第0部分：一般原则(cqv1S031-0:1992)GB3836.1一2000爆炸性气体环境用电气设备第0部分：通用要求(eqv IEC60079-0:1998)GB4208-2008外壳防护等级(P代码)(IEC60529:2001,1DT)GB/T5465.2一2008电气设备用图形符号第2部分：图形符号(1EC60417DB:2007.1DT)GB/T16273.1一2008设备用图形符号索引和一览表(1S07000:2004,NEQ)GB18209.1一2010机械电气安全指示、标志和操作第1部分：关于视觉、听觉和触觉信号的要求(1EC61310-1:2007,IDT)本部分做了下列编辑性修改：一标准名称改为机械电气安全指示、标志和操作第2部分：标志要求：一删除国际标准前言。本部分由中国机械工业联合会提出。本部分由全国工业机械电气系统标准化技术委员会(SAC/TC231)归口。本部分主要起草单位：华测检测技术股份有限公司、北京机床研究所、北京凯恩帝数控技术有限贵任公司、沈阳高带数控技术有限公司、杭州机床集团有限公司：本部分主要起草人：黄祖广、朱平、黄麟、杨洪丽、尹震宇、陈建明、孙华山。本部分于2000年10月首次发布，本次为第一次修订。根据中华人民共和国国家标准公告(2017年第7号)和强制性标准整合精简结论，本标准自2017年3月23日起，转为推荐性标准，不再强制执行。GB18209.2-2010/1EC61310-2:2007机械电气安全指示、标志和操作第2部分：标志要求1范围本部分规定了有关机械标志的要求。本部分对机械识别标志、机械和电气危险相关的安全标志、为避免由于不正确连接造成危险用的标志做出一般规定。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB4208一1993外壳防护等级(IP代码)（qv IEC60529:1989)GB5226.1一2008机械电气安全机械电气设备第1部分：通用技术条件(IEC60204-1:2005,IDT)GB/T15706.1一2007机械安全基本概念与设计通则第1部分：基本术语(1S012100-1:2003,1DT)GB/T15706.2一2007机械安全基本概念与设计通则第2部分：技术原则(1S012100-2:2003,1DT)1SO31-0:l992量和单位第0部分：一般原则(Quantities and units一Part0:General princi-ples)ISO1000:1992国际单位制及其应用(SI units and recommendations for the use of theirmultiples and of certain other units)ISO7000:2004设备用图形符号-索引和一览表(Graphical symbols for use on equipment-一Indexand synopsis)1S07010:2003图形符号安全色和安全标志工作场所和公共区域中使用的安全标志(Graphical symbols-Safety colours and safety signs-Safety signs used in workplaces and public are-as)IEC60027-1:1992电工技术用文字符号第1部分：总则(Letter symbols to be used in electricaltechnology-Part 1:General)IEC60027-2:2005电工技术用文字符号第2部分：电信和电子学(Letter symbols to be used inelectrical technology-Part 2:Telecommunications and electronics)IEC60027-3:2002电工技术用文字符号第3部分：对数和相关量及其单位(Letter symbols tobe used in electrical technology-Part 3:Logarithmic and related quantities,and their units)IEC60027-4:1985电工技术用文字符号第4部分：旋转电机用的量的符号(Letter symbols tobe used in electrical technology-Part 4:Symbols for quantities to be used for rotating electrical ma-chines)IEC60079-0:2004爆炸性气体环境用电气设备第0部分：通用要求(Electrical apparatus forexplosive gas atmospheres-Part 0:General requirements)GB18209.2-2010/1EC61310-2:2007IEC6o417设备用图形符号(Graphical symbols for use on equipment)EC61310-1机械电气安全指示、标志和操作第1部分：关于视觉、听觉和触觉信号的要求(Safety of machinery-Indication,marking and actuation-Part 1:Requirements for visual,acousticand tactile signals)3术语和定义IEC61310-1界定的以及下列术语和定义适用于本文件。3.1额定值rated value用于规范目的所使用的量值，用于规定元器件、装置、设备或机械的工作条件。1EV151-16-083.2定额rating设定元器件、装置、设备或机械的额定值和工作条件。注：改写1EV151-16-11.3.3标志marking为了安全使用，在产品或包装上加标志，主要用于识别产品和产品的某些特点。4识别标志和安全标志4.1概述按照GB/T15706,2的规定，机械必须具有所需的以下各种标志：一用于机械的明确识别；一用于机械的安全使用。并适当给出补充信息：一永久在机械上；一在随同文件如说明书、手册中：一在包装上。4.2整机标志应提供如下信息：一产品标志包括供方名称、，地址、系列名称或型号、系列编号和制造年份：一指明额定值；一如有要求，表明符合强制性的要求。4.3安全标志4.3.1概述为基本安全使用，4.3,2,4.3.3和4.3.4列出有关的额定值和特性。4.3.2有关机械危险的标志标志包括但不限于如下所列：
