机械振动 平衡术语 GBT 6444-1995.pdf

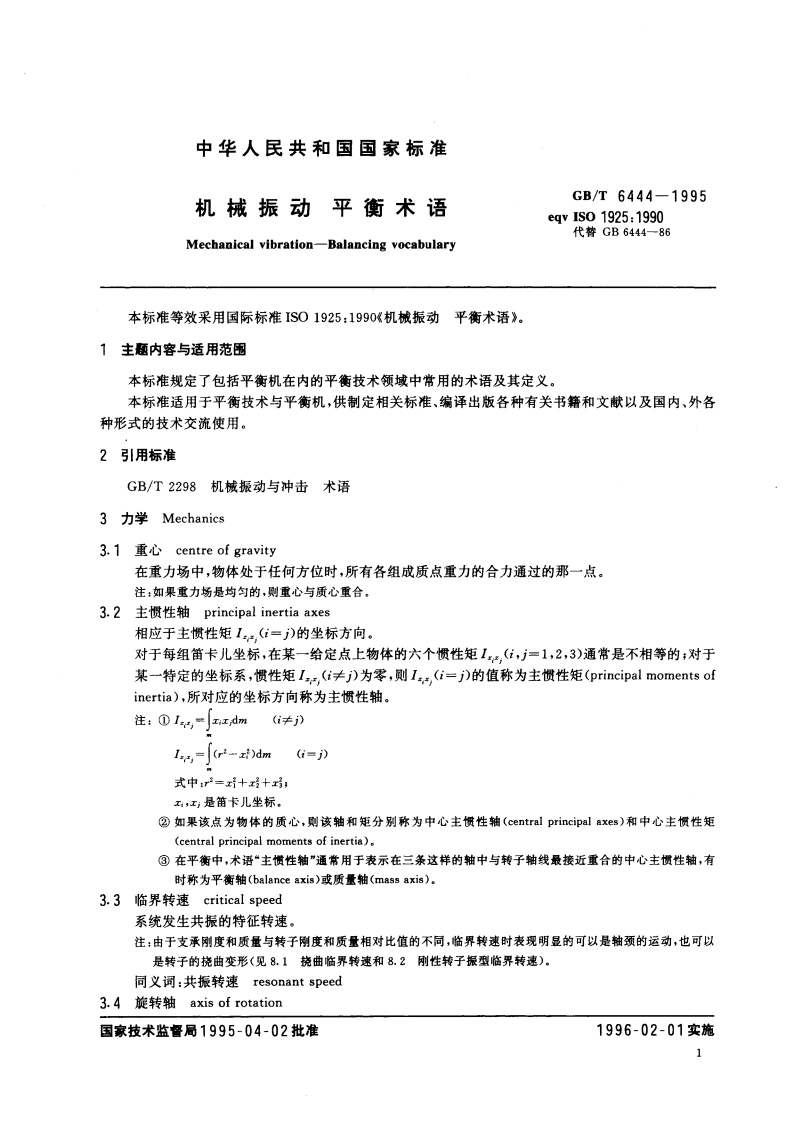

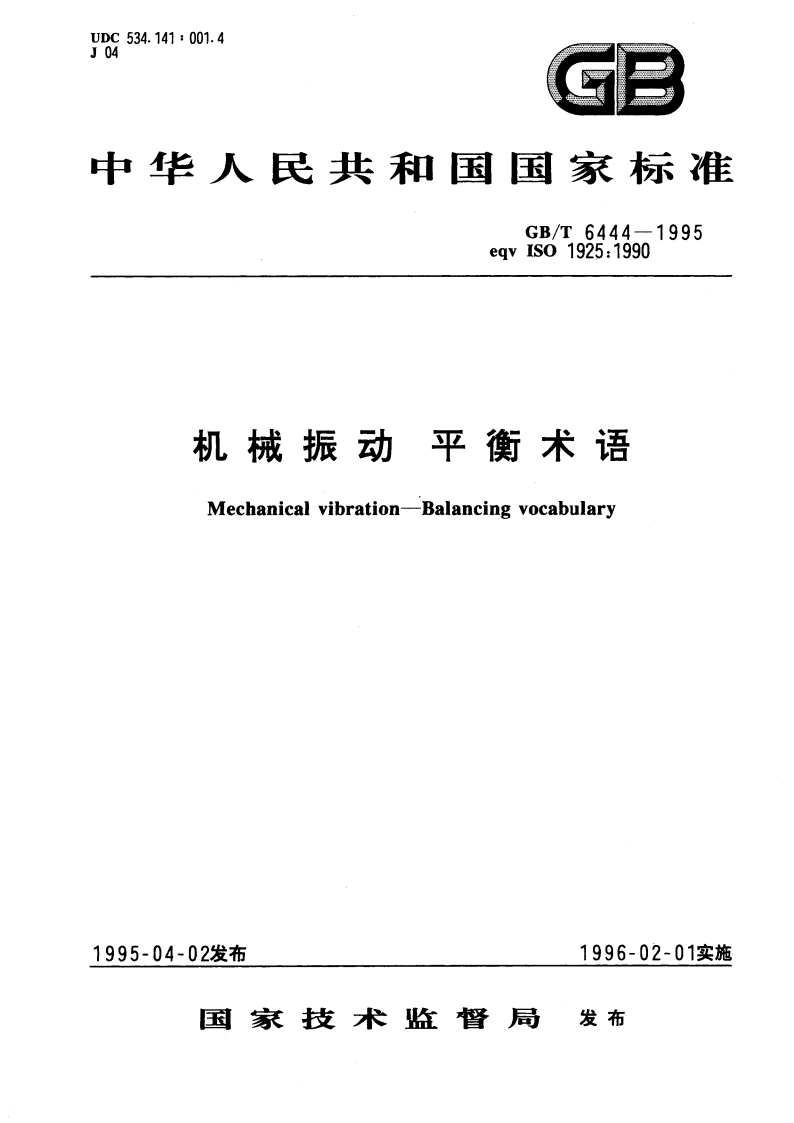

UDC534.141:001.4J04GB中华人民共和国国家标准GB/T6444一1995eqv IS01925:1990机械振动平衡术语Mechanical vibration-Balancing vocabulary1995-04-02发布1996-02-01实施国家技术监督局发布中华人民共和国国家标准GB/T6444-1995机械振动平衡术语eqv IS01925:1990代替GB6444一86Mechanical vibration-Balancing vocabulary本标准等效采用国际标准IS01925:1990机械振动平衡术语。1主题内容与适用范围本标准规定了包括平衡机在内的平衡技术领域中常用的术语及其定义。本标准适用于平衡技术与平衡机，供制定相关标准、编译出版各种有关书籍和文献以及国内、外各种形式的技术交流使用。2引用标准GB/T2298机械振动与冲击术语3力学Mechanics3.1重心centre of gravity在重力场中，物体处于任何方位时，所有各组成质点重力的合力通过的那一点。注：如果重力场是均匀的，则重心与质心重合。3.2主惯性轴principal inertia axes相应于主惯性矩1(=的坐标方向。对于每组笛卡儿坐标，在某一给定点上物体的六个惯性矩1，(i,=1,2,3)通常是不相等的：对于某一特定的坐标系，惯性矩Iz,(ij)为零，则I(i=j)的值称为主惯性矩(principal moments ofinertia),所对应的坐标方向称为主惯性轴.注：1，=工江dm(Le,=(ri-)dm(=j式中：r=x十x十xx,工，是笛卡儿坐标，如果该点为物体的质心，则该轴和矩分别称为中心主惯性轴(central principal axes)和中心主惯性矩(central principal moments of inertia).在平衡中，术语“主惯性轴通常用于表示在三条这样的轴中与转子轴线最接近重合的中心主惯性轴，有时称为平衡轴(balance axis)或质量轴(mass axis).3.3临界转速critical speed系统发生共振的特征转速。注：由于支承刚度和质量与转子刚度和质量相对比值的不同，临界转速时表现明显的可以是轴颈的运动，也可以是转子的挠曲变形（见8.1挠曲临界转速和8.2刚性转子振型临界转速），同义词：共振转速resonant speed3.4旋转轴axis of rotation国家技术监督局1995-04-02批准1996-02-01实施GB/T6444-T995物体围绕其旋转的瞬时线。注：如果轴承是各向异性的，则没有固定的旋转轴，在刚性轴承的情况下，旋转轴就是轴线：但如果轴承不是刚性的，旋转轴就不一定是轴线。4转子系统Rotor systems4.1转子rotor通常指轴颈由轴承支承的旋转体。注：术语“转子”有时用于没有轴颈的盘状质量（如飞轮）。在本定义下，这种盘状质量只有当它装在具有轴颈（见4.4)的轴上时，才成为用于平衡目的的转子。4.2刚性转子rigid rotor可以在任意选定的两个校正平面上进行平衡校正，并且校正之后，在直至最高工作转速的任何转速以及接近实际工作运转的支承条件下，其剩余不平衡量（相对轴线）无明显改变的转子。4.3挠性转子flexible rotor由于弹性挠曲而不能满足刚性转子定义的转子。4.4轴颈journal转子上与轴承接触或由轴承支承着在其中旋转的部分。4.5轴颈中心线journal axis连接轴颈两端横截面中心的直线。4.6轴颈中心journal centre轴颈中心线与轴承横向合成力作用的轴颈径向平面的交点。4.7轴线shaft axis连接轴颈中心的直线。4.8内质心转子inboard rotor质心在两轴颈之间的双轴颈转子。注：为精确描述转子，可能有必要标明质心位置和校正平面的位置。4.9外质心转子outboard rotor质心不在支承之间的双轴颈转子。4.9.1外悬overhung指位置在支承跨度以外，如外悬质量，外悬校正平面。4.10完全平衡的转子perfectly balanced rotor不平衡量为零的理想转子。4.11质量偏心距mass eccentricity刚性转子的质心与转子轴线间的距离。4.12局部质量偏心距（对于分布质量的转子）local mass eccentricity(for distributed mass rotors)垂直于转子轴线切出小的轴向单元，其质心与转子轴线间的距离。4.13轴承支架bearing support将负荷由轴承传递给结构主体的部件或组合件。4.14基础foundation支承机械系统的结构。注：在旋转机械的振动和平衡范酶内，术语“基础”通常指其上安装整台机器的重型基础结构。4.15准刚性转子quasi-rigid rotor能在低于转子发生显著挠曲的转速下进行良好平衡的挠性转子.4.16平衡转速balancing speed%
