机械导纳的试验确定 用激振器作单点激励测量 GBT 11349.2-1989.pdf

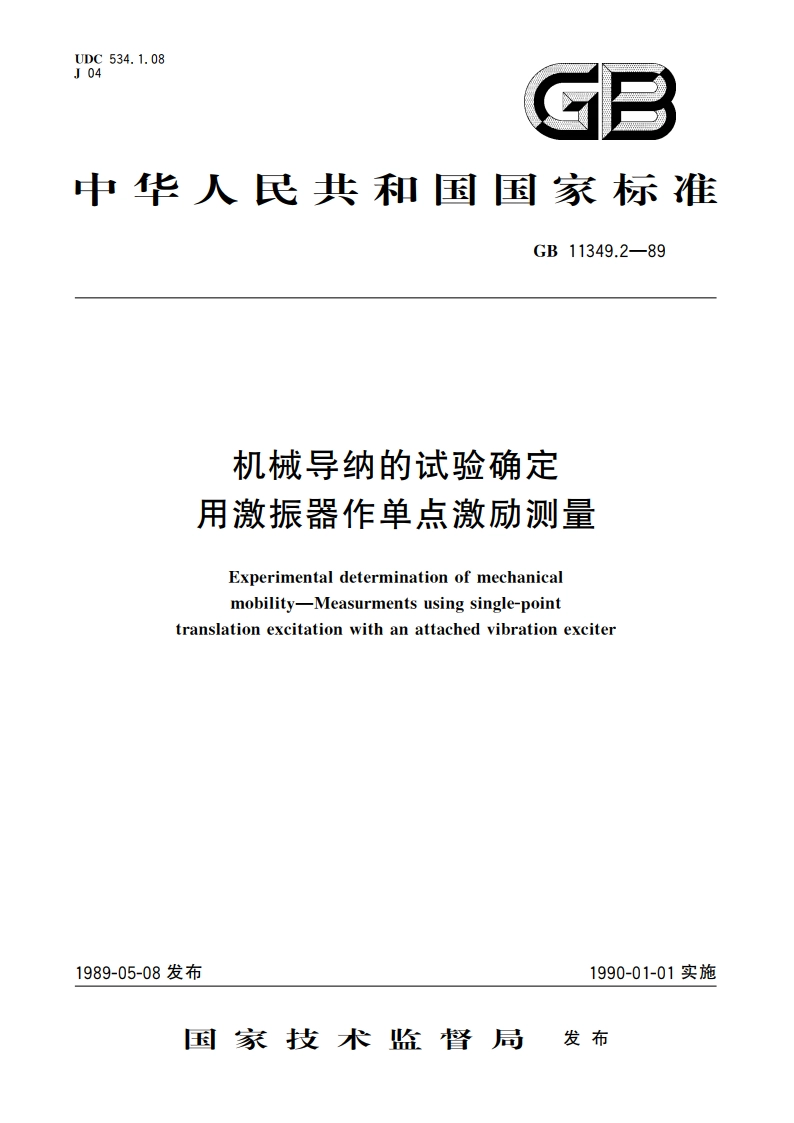

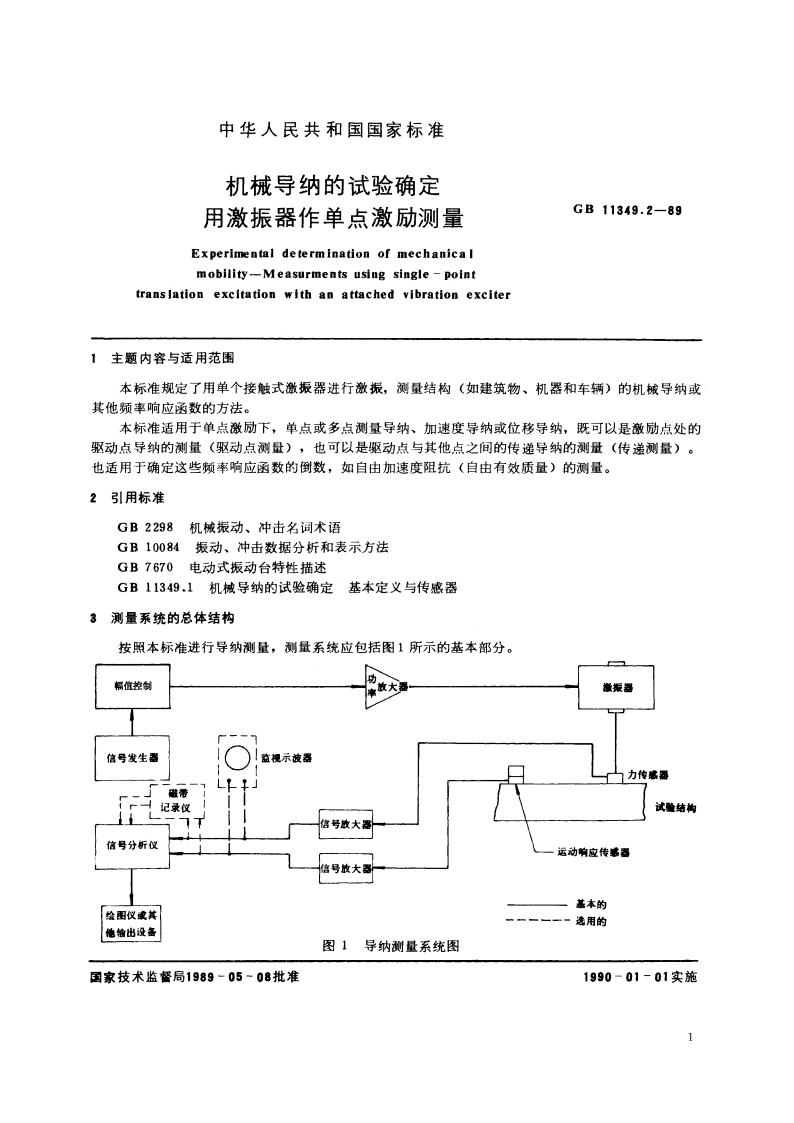

中华人民共和国国家标准机械导纳的试验确定用激振器作单点激励测量GB11349.2-89Experimental determination of mechanica lmobility-Measurments using single-pointtranslation excltation with an attached vibration exciter1主题内容与适用范围本标准规定了用单个接触式激振器进行激振，测量结构（如建筑物、机器和车辆）的机械导纳或其他频率响应函数的方法。本标准适用于单点激励下，单点或多点测量导纳、加速度导纳或位移导纳，既可以是激励点处的驱动点导纳的测量（驱动点测量），也可以是驱动点与其他点之间的传递导纳的测量（传递测量）。也适用于确定这些频率响应函数的倒数，如自由加速度阻抗（自由有效质量）的测量。2引用标准GB2298机械振动、冲击名词术语GB10084振动、冲击数据分析和表示方法GB7670电动式振动台特性描述GB11349.1机械导纳的试验确定基本定义与传感器3测量系统的总体结构按照本标准进行导纳测量，测量系统应包括图1所示的基本部分。解值控制大振墨信号发生器监视示波器,力传感器磁带下记录仅试验结构信号放大器信号分析仪运动响应传感器号放大盖盖本的绘图仪或其一一一一一一速用的他输出设备图1导纳测量系统图国家技术监督局1989-05-08批准1990-01-01实施GB11349.2-894
