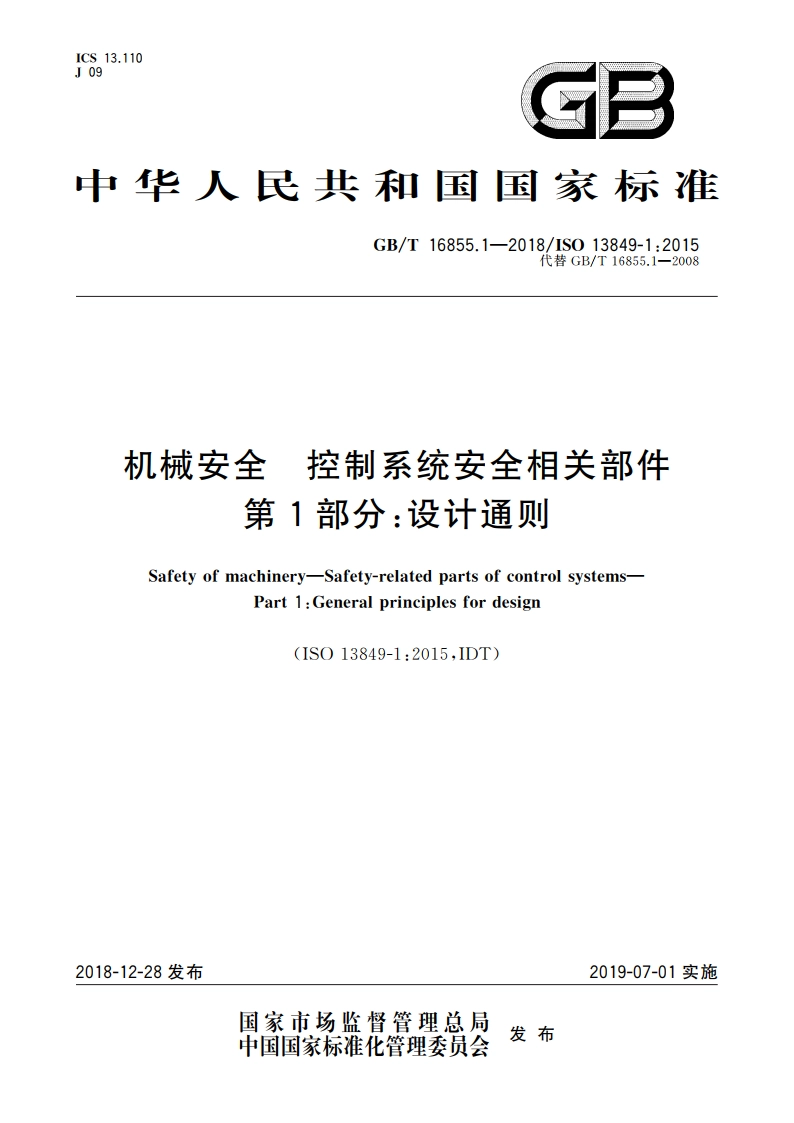

机械安全 控制系统安全相关部件 第1部分：设计通则 GBT 16855.1-2018.pdf

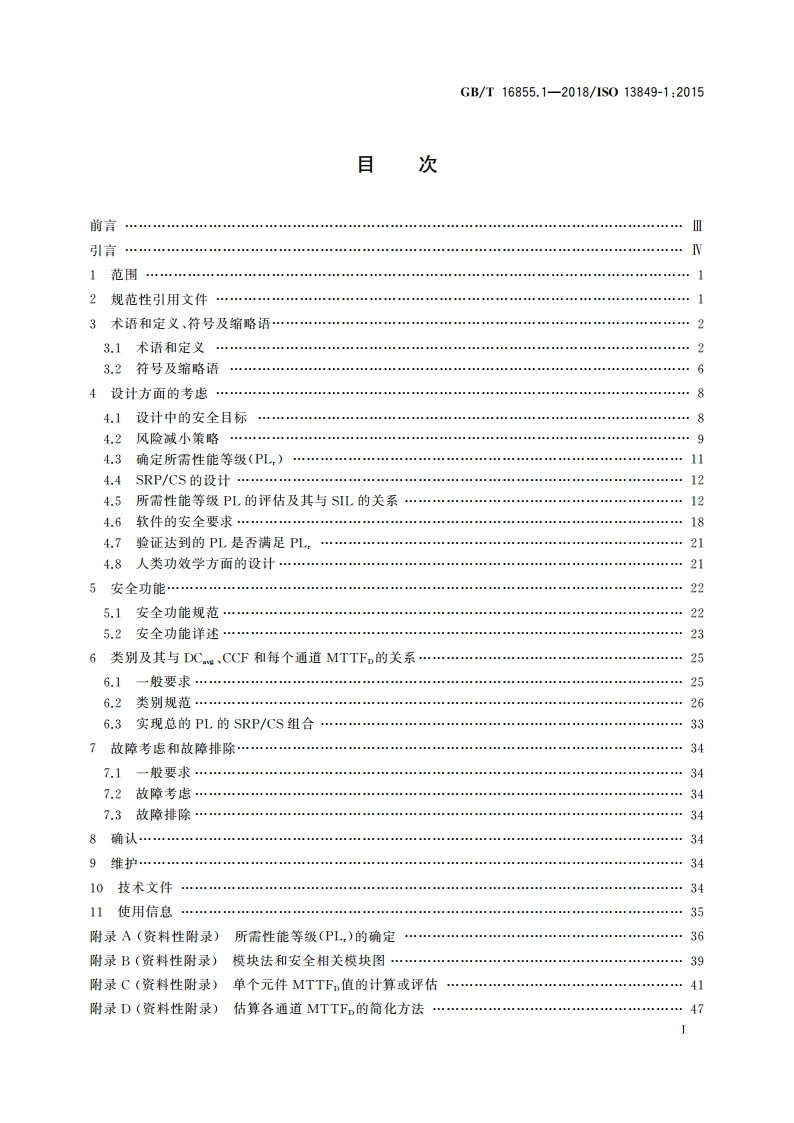

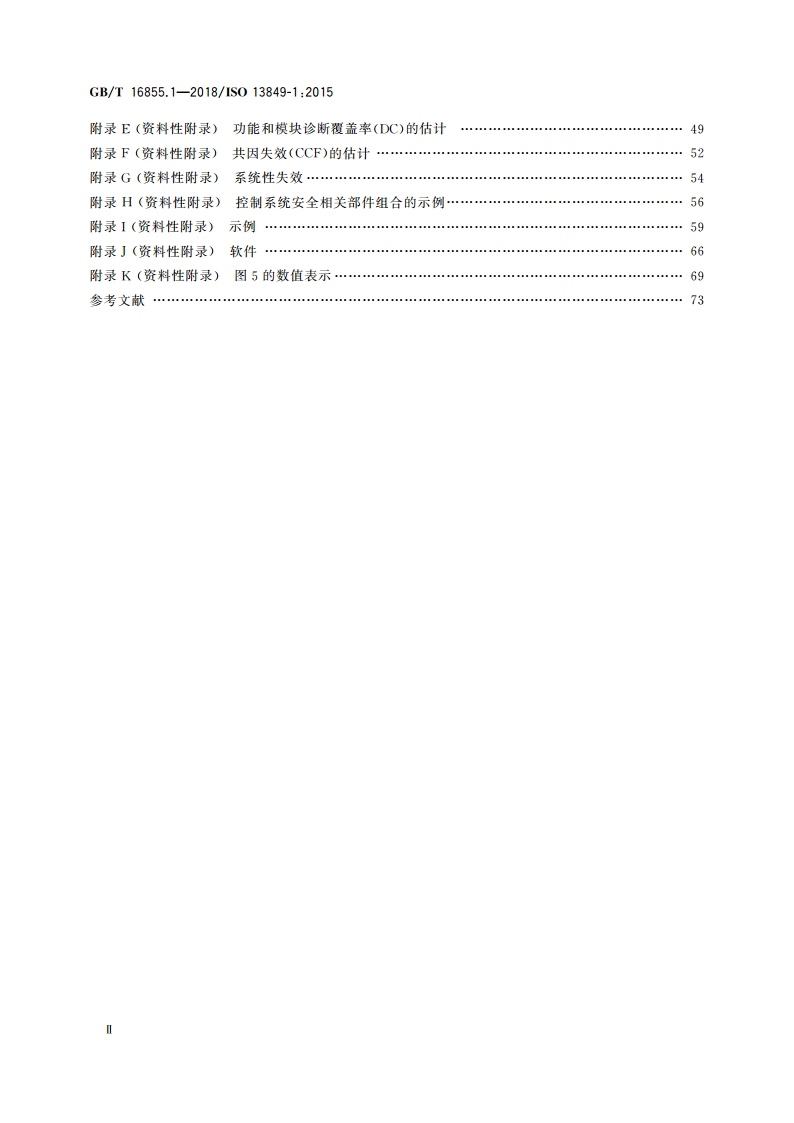

GB/T16855.1-2018/1013849-1:2015引言机械领域安全标准的结构如下：)A类标准（基础安全标准），给出适用于所有机械的基本概念、设计原则和一般特征：b)B类标准（通用安全标准），涉及机械的一种安全特征或使用范围较宽的一类安全装置：一B1类，特定的安全特征（如安全距离、表面温度，噪声）标准：一B2类，安全装置（如双手操纵装置、联锁装置、压敏装置、防护装置）标准。)C类标准（机械产品安全标准），对一种特定的机器或一组机器规定出详细的安全要求的标准。依照GB/T15706中的规定，本部分属于B类标准。本部分尤其与下列与机械安全有关的利益相关方有关：一机器制造商：一健康与安全机构。其他受到机械安全水平影响的利益相关方有：一机器使用人员；一机器所有者：一服务提供人员：一消费者（针对预定由消费者使用的机械）。上述利益相关方均有可能参与本部分的起草。此外，本部分预定用于起草C类标准的标准化机构。本部分规定的要求可由C类标准补充或修改。对于在C类标准的范围内，且已按照C类标准设计和制造的机器，优先采用C类标准中的要求。本部分的目的是在控制系统的设计和评估中给出对所涉及的控制系统的指南，并为制修订B类或C类标准提供指南。作为机器全面风险诚小策略的一部分，设计者一般愿意通过采用具有一种或多种安全功能的防护装置来达到某种程度的风险减小。用于提供安全功能的机器控制系统部件称为控制系统安全相关部件(SRP/CS),它们由硬件和软件组成，既可独立于机器控制系统，也可以是机器控制系统的组成部分。除了提供安全功能以外，SRP/CS也能提供操作功能（例如：双手操纵装置作为过程启动的一种手段）。控制系统安全相关部件在预期条件下执行安全功能的能力分为5级，称之为性能等级(PL)。这些性能等级由每小时发生危险失效的概率来定义（见表2）。安全功能危险失效的概苹取决于几个因素，包括：软硬件结构、故障检测机制的范围诊断覆盖率(DC)、部件的可靠性平均危险失效间隔时间(MTTF。)、共因失效(CCF)、设计流程、运行负荷、环境条件和操作程序等。为了便于设计者对所达到的PL进行评估，本部分采用了根据故障条件下具体设计准则和具体行为来进行结构分类的方法。这些类别分为5类：类别B、类别1、类别2、类别3、类别4。性能等级和类别适用于如下控制系统安全相关部件，例如：一保护装置（例如：双手操纵装置、联锁装置）、电敏保护装置（例如：光栅）、压敏装置：一控制单元（例如：控制功能、数据处理、监控等的逻辑单元）；一动力控制元件（例如：继电器、阀等）：以及所有机械上执行安全功能的控制系统一从简单装置（例如：小型厨房炊机具或自动门等）到复杂制造业设备（例如：包装机械、印刷机械、压力机等）。W
