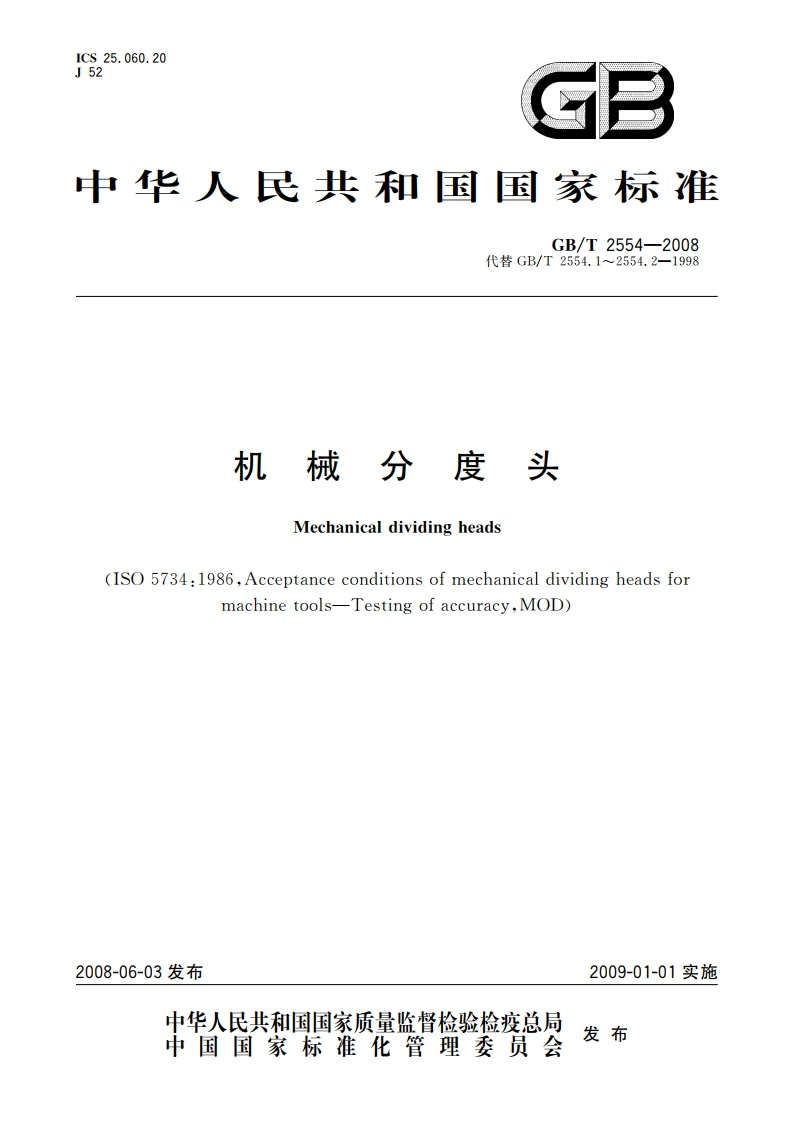

机械分度头 GBT 2554-2008.pdf

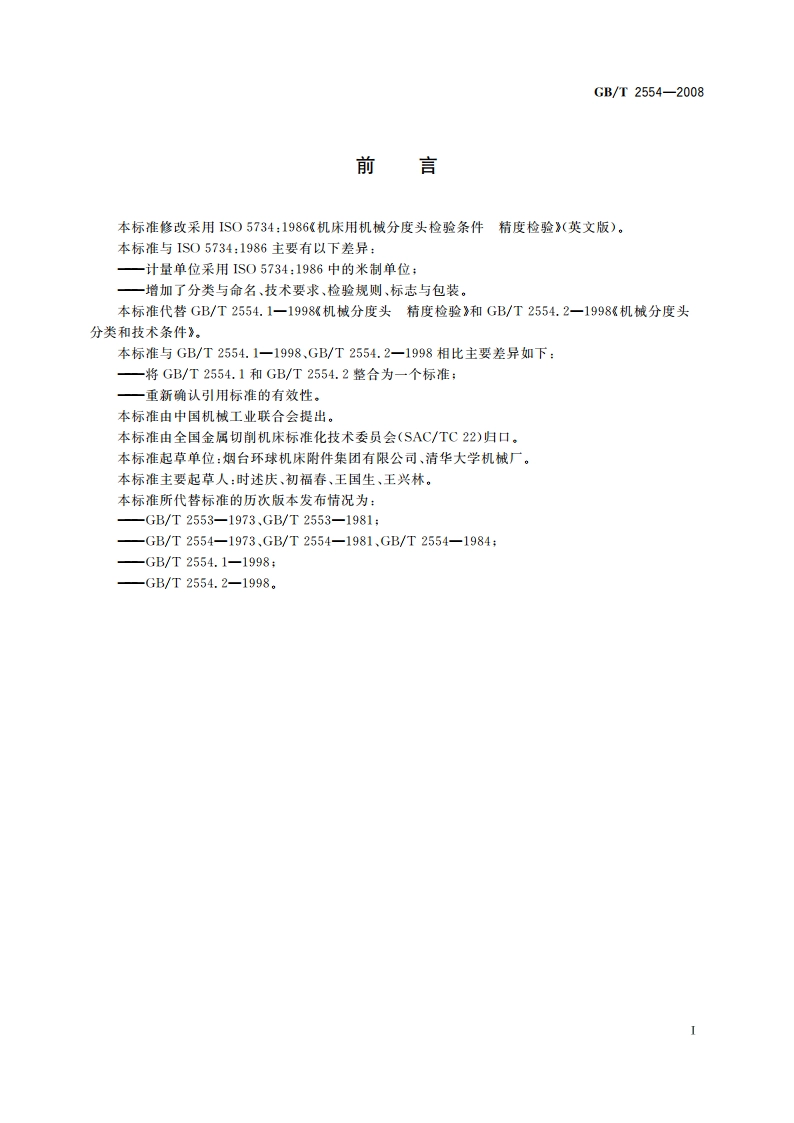

GB/T2554-2008前言本标准修改采用IS05734:1986机床用机被分度头检验条件精度检脸（英文版）。本标准与IS05734:1986主要有以下差异：一计量单位采用S05734:1986中的米制单位：一增加了分类与命名、技术要求、检验规则、标志与包装。本标准代替GB/T2554.1一1998机械分度头精度检验和GB/T2554.2一1998机械分度头分类和技术条件。本标准与GB/T2554.1一1998、GB/T2554.2一1998相比主要差异如下：一将GB/T2554.1和GB/T2554.2整合为一个标准；一重新确认引用标准的有效性。本标准由中国机械工业联合会提出。本标准由全国金属切削机床标准化技术委员会(SAC/TC22)归口。本标准起草单位：烟台环球机床附件集团有限公司、清华大学机械厂。本标准主要起草人：时述庆，初福春、王国生、王兴林。本标准所代替标准的历次版本发布情况为：GB/T2553-1973、GB/T2553-1981:-GB/T2554-1973、GB/T2554一1981、GB/T2554一1984：-GB/T2554.1-1998:GB/T2554.2-1998。GB/T2554-2008表2（续）检验方法序号简图检验项目允差/检验工具参照GB/T17421.1一1998mm的有关条文a)主轴定a)0.010指示a)5.6.1.2.2心轴颈的径b)0.010器、轴向b)5.6.2.2:向跳动：c)0.020加力装置c)5.6.3.2.b)主轴周对主轴施加轴向力F值期性轴向由制造厂规定G3审动：c)主轴轴肩支承面的跳动（含周期性轴向常动)主轴轴线0.020/300指示器5.5.1.2.1.对底面的垂(300为两个专用表架将带指示器的专用表架固直度测点之间距定在主轴上，指示器调头垂直离)触及检脸平板表面，调整本体，使指示器在两点的读数为零，锁紧本体。旋转主轴360检险，G4误差以指示器读数的最大差值计a)主轴轴a)、b)指示器分度头定位键定位侧面常线对定位键在300测检险棒、专紧在基准T型拙侧面上，主定位侧面的量长度上为用表架轴维孔中插入检险棒。调整平行度：0.015主轴在水平位置，b)主轴轴c)0.015a)、b)5.4.1.2.1线对底面的5.4.1.2.4。8平行度：检验应在主轴旋转180，在c)主轴轴检验棒的两个相反母线上进线对基准T行检测。b)型槽侧的误差以两次读数的代数平偏移均值计。必要时允许调整定位键。G5c)5.4.4.2.在专用表架上固定指示器使其测头垂直触及检验棒靠近主轴端部的侧表面，当专用表座定位过靠紧在基准T型槽定位侧面时，记下指示器读数。将表架调转180，使其定位键仍靠紧基准T型槽同一定位侧面重复检验一次，误差以指示器二次读数的代数差值之半计
