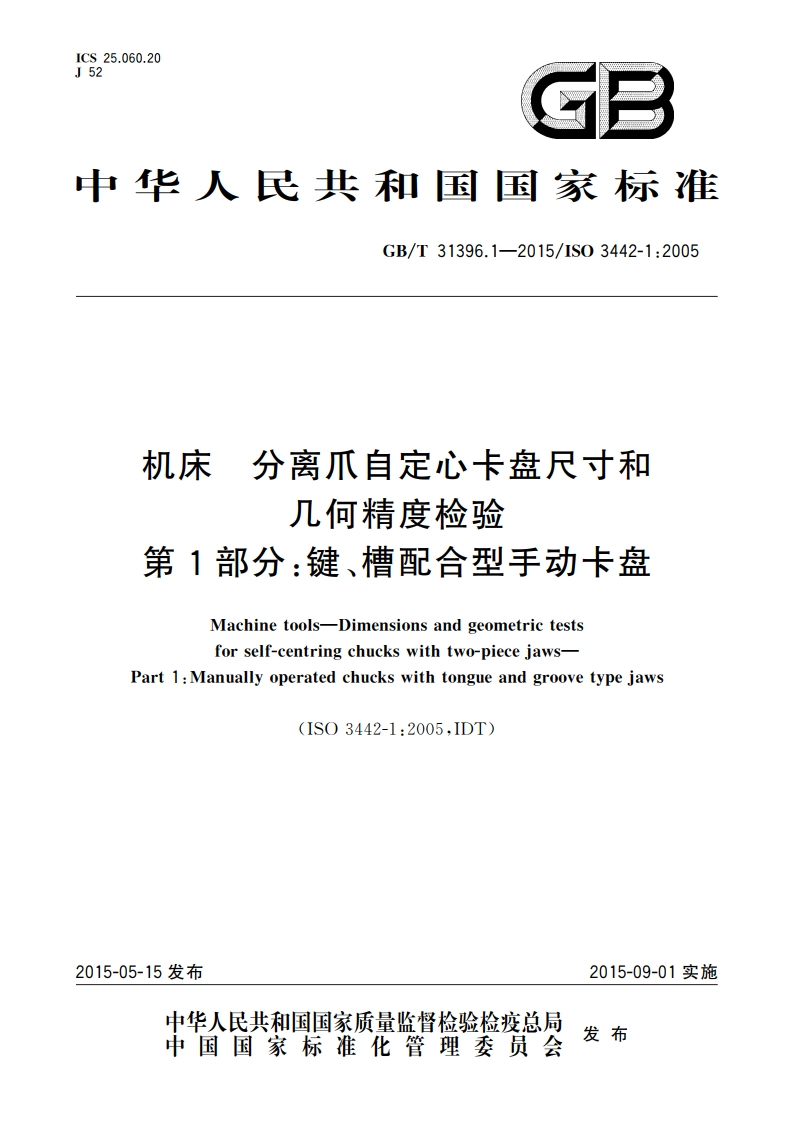

机床
分离爪自定心卡盘尺寸和几何精度检验
第1部分：键、槽配合型手动卡盘
GBT
31396.1-2015
分离
定心
卡盘
尺寸
几何
精度
检验
部分
配合
手动
31396.1
2015

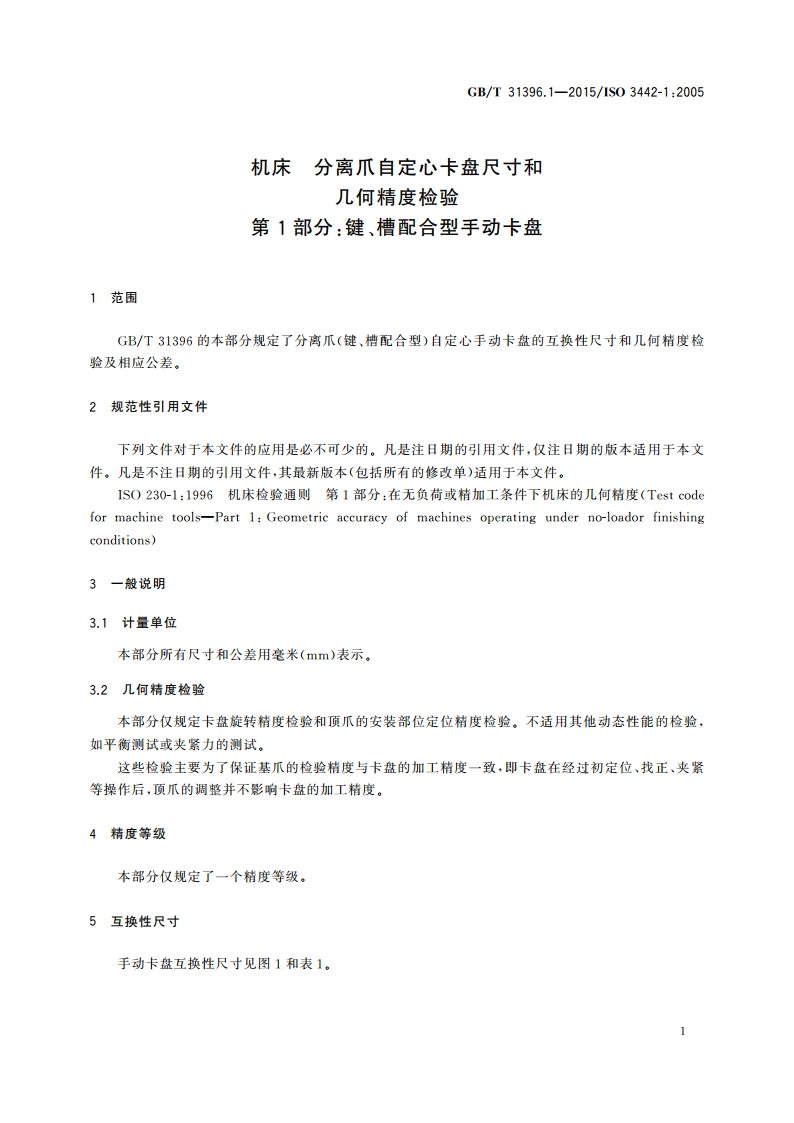

GB/T31396.1-2015/1S03442-1:2005机床分离爪自定心卡盘尺寸和几何精度检验第1部分：键、槽配合型手动卡盘1范围GB/T31396的本部分规定了分离爪（键、槽配合型）自定心手动卡盘的互换性尺寸和几何精度检验及相应公差。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。1SO230-1:1996机床检验通则第1部分：在无负荷或精加工条件下机床的几何精度(Tst codefor machine tools-Part 1:Geometric accuracy of machines operating under no-loador finishingconditions)3一般说明3.1计量单位本部分所有尺寸和公差用毫米(mm)表示。3.2几何精度检验本部分仅规定卡盘旋转精度检验和顶爪的安装部位定位精度检验。不适用其他动态性能的检验，如平衡测试或夹紧力的测试。这些检验主要为了保证基爪的检验精度与卡盘的加工精度一致，即卡盘在经过初定位、找正、夹紧等操作后，顶爪的调整并不彩响卡盘的加工精度。4精度等级本部分仅规定了一个精度等级。5互换性尺寸手动卡盘互换性尺寸见图1和表1。
