抗硫酸盐硅酸盐水泥 GBT 748-2005.pdf

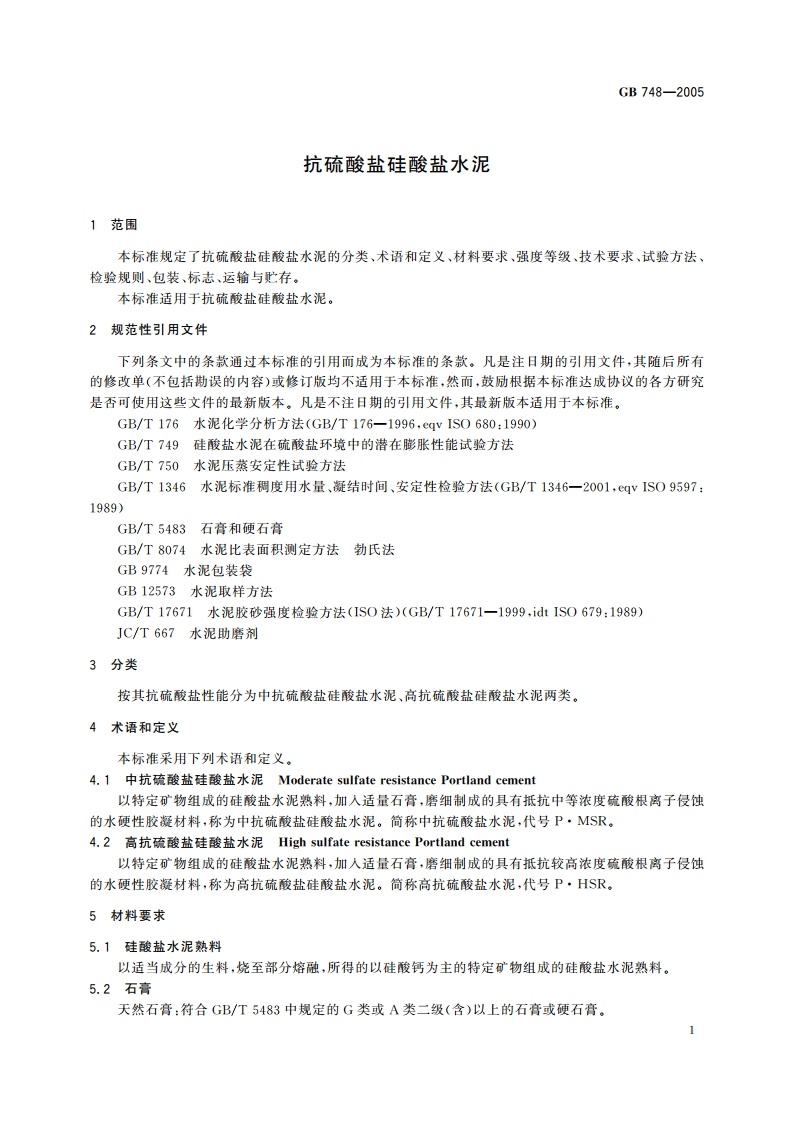

GB748-2005抗硫酸盐硅酸盐水泥1范围本标准规定了抗硫酸盐硅酸盐水泥的分类、术语和定义、材料要求、强度等级、技术要求、试脸方法、检验规则、包装、标志、运输与贮存。本标准适用于抗硫酸盐硅酸盐水泥。2规范性引用文件下列条文中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T176水泥化学分析方法(GB/T176-1996,eqv IS0680:1990)GB/T749硅酸盐水泥在硫酸盐环境中的潜在膨胀性能试验方法GB/T750水泥压蒸安定性试验方法GB/T1346水泥标准稠度用水量、凝结时间、安定性检验方法(GB/T1346一2001，eqv IS09597:1989)GB/T5483石膏和硬石膏GB/T8074水泥比表面积测定方法勃氏法GB9774水泥包装袋GB12573水泥取样方法GB/T17671水泥胶砂强度检验方法(1S0法)(GB/T17671一1999，idt1S0679:1989)JC/T667水泥助磨剂3分类按其抗硫酸盐性能分为中抗硫酸盐硅酸盐水泥、高抗硫酸盐硅酸盐水泥两类。4术语和定义本标准采用下列术语和定义。4.1中抗硫酸盐硅酸盐水泥Moderate sulfate resistance Portland cement以特定矿物组成的硅酸盐水泥熟料，加人适量石膏，磨细制成的具有抵抗中等浓度硫酸根离子侵蚀的水硬性胶凝材料，称为中抗硫酸盐硅酸盐水泥。简称中抗硫酸盐水泥，代号PMSR。4.2高抗硫酸盐硅酸盐水泥High sulfate resistance Portland cement以特定矿物组成的硅酸盐水泥熟料，加人适量石膏，磨细制成的具有抵抗较高浓度硫酸根离子侵蚀的水硬性胶凝材料，称为高抗硫酸盐硅酸盐水泥。简称高抗硫酸盐水泥，代号PHSR,5材料要求5.1硅酸盐水泥熟料以适当成分的生料，烧至部分熔融，所得的以硅酸钙为主的特定矿物组成的硅酸盐水泥熟料。5.2石膏天然石膏：符合GB/T5483中规定的G类或A类二级（含）以上的石膏或硬石膏。GB748-2005工业副产石膏：工业生产中以硫酸钙为主要成分的副产品。采用工业副产石膏时，应经过试验，证明对水泥性能无害。5.3助磨剂水泥粉磨时允许加入助磨剂，其加入量应不超过水泥质量的1%，助磨剂应符合JC/T667的规定。6强度等级中抗硫酸盐水泥和高抗硫酸盐水泥强度等级分为32.5、42.5。7技术要求7.1硅酸三钙和铝酸三钙水泥中硅酸三钙和铝酸三钙的含量应符合表1规定。表1水泥中硅酸三钙和铝酸三钙的含量（质量分数）%分类硅酸三钙含量（质量分数）铝酸三钙含量（质量分数）中抗硫酸盐水泥55.05.0高抗硫酸盐水泥50.03.07.2烧失量水泥中烧失量应不大于3.0%。7.3氧化镁水泥中氧化镁的含量应不大于5.0%。如果水泥经过压蒸安定性试验合格，则水泥中氧化镁的含量允许放宽到6.0%，7.4三氧化硫水泥中三氧化硫的含量应不大于2.5%。7.5不溶物水泥中的不溶物应不大于1.50%。7.6比表面积水泥的比表面积应不小于280m2/kg。7.7凝结时间初凝应不早于45min,终凝应不迟于10h。7.8安定性用沸煮法检验，必须合格。7.9强度水泥强度等级按规定龄期的抗压强度和抗折强度来划分，各龄期的抗压强度和抗折强度应不低于表2数值。表2水泥的等级与各龄期的强度单位为兆帕抗压强度抗折强度分类强度等级3d28d3d28d中抗硫酸盐水泥32.510.032.52.56.0高抗硫酸盐水泥42.515.042.53.06.57.10碱含量水泥中碱含量由供需双方商定。若使用活性骨料，用户要求提供低碱水泥时，水泥中的碱含量按2
