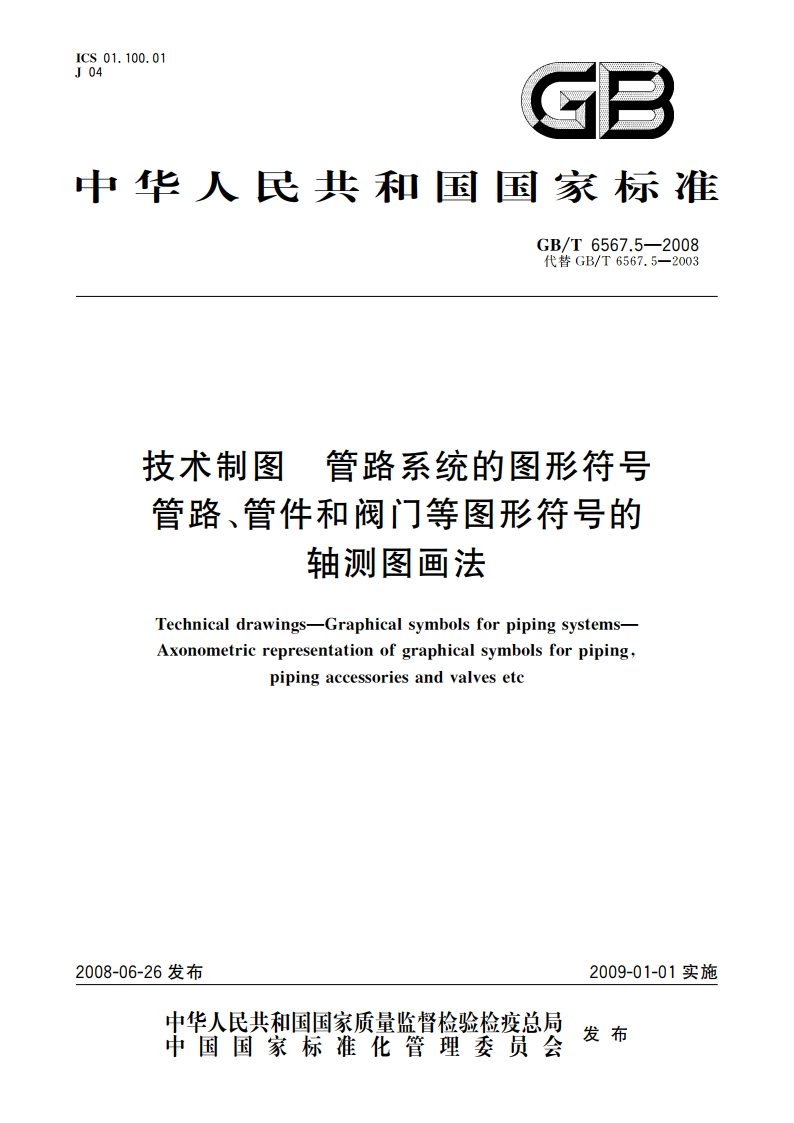

技术制图
管路系统的图形符号
管路、管件和阀门等图形符号的轴测图画法
GBT
6567.5-2008
技术
制图
管路
系统
图形
符号
阀门
图画
6567.5
2008
GB/T6567.5-2008图5用长方形表示投射平面（二）图6用长方体表示投射平面4.4必要时，曲来半径大的弯管可按图7、图8绘制、弯管所在平面内应用细实线画出间距相等的平行线。图7曲率半径大的弯管画法（一）图8曲率半径大的弯管画法（二）5法兰连接图形符号的画法5.1垂直管路或管段的法兰连接图形符号按与水平线方向成30角绘制（见图9、图10）。在同一张图样上法兰连接图形符号的方向应一致。
