技术制图 图样画法 剖视图和断面图 GBT 17452-1998.pdf

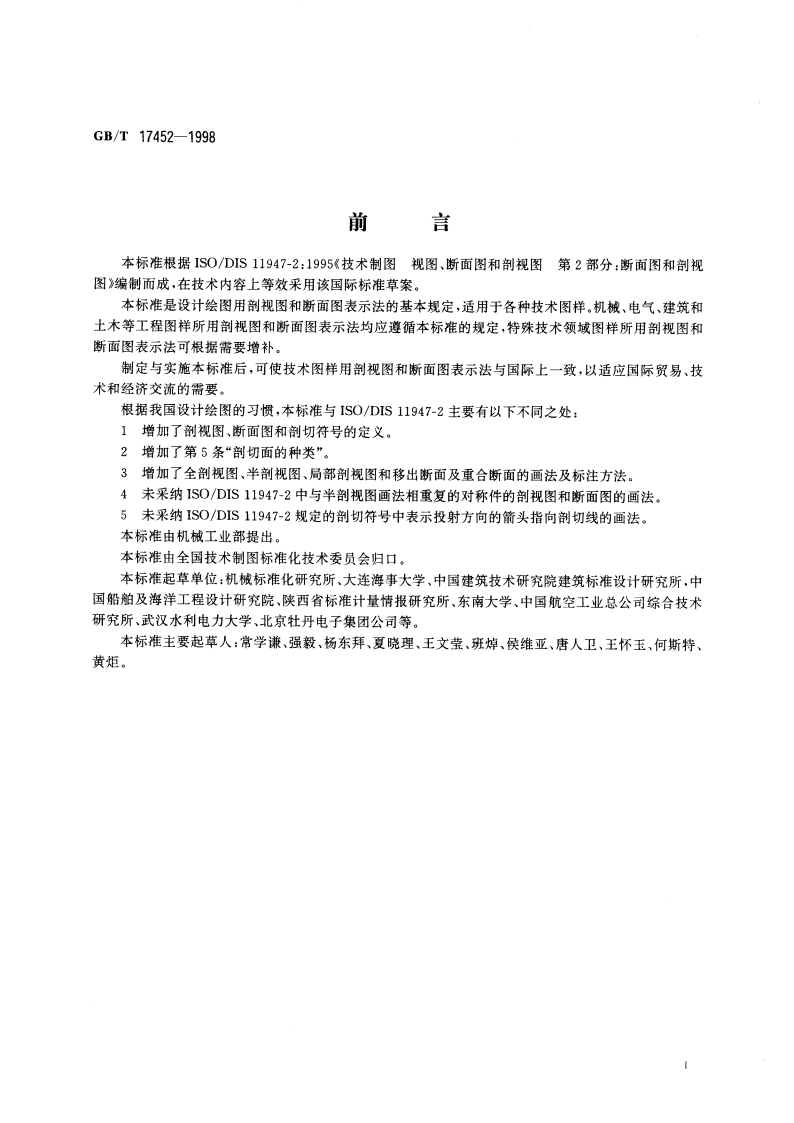

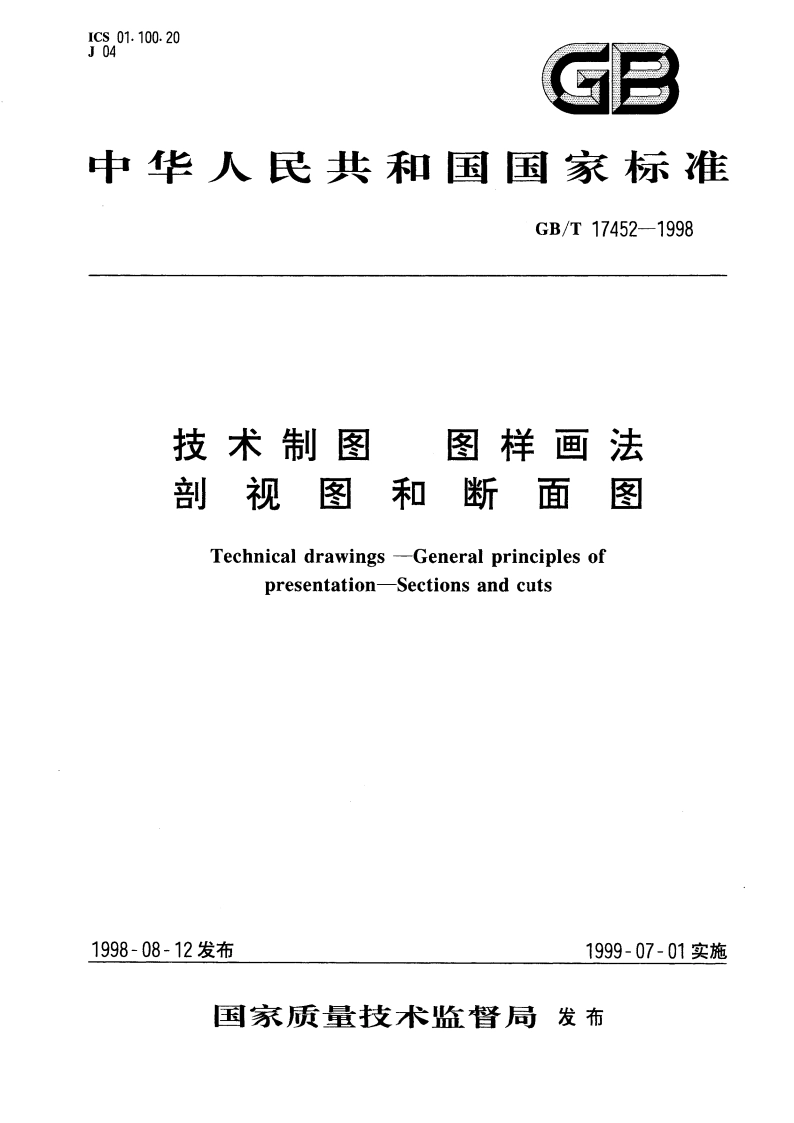

ICs01.100.20J04GB中华人民共和国国家标准GB/T17452-1998技术制图图样画法剖视图和断面图Technical drawings-General principles ofpresentation-Sections and cuts1998-08-12发布1999-07-01实施国家质量枝术监督局发布GB/T17452-1998前言本标准根据IS0/DIS11947-2:1995技术制图视图、断面图和剖视图第2部分：断面图和剖视图编制而成，在技术内容上等效采用该国际标准草案。本标准是设计绘图用剖视图和断面图表示法的基本规定，适用于各种技术图样.机被、电气、建筑和土木等工程图样所用剖视图和断面图表示法均应遵循本标准的规定，特殊技术领域图样所用剖视图和断面图表示法可根据需要增补。制定与实施本标准后，可使技术图样用剖视图和断面图表示法与国际上一致，以适应国际贸易、技术和经济交流的需要。根据我国设计绘图的习惯，本标准与IS0/DIS11947-2主要有以下不同之处：】增加了剂视图、断面图和剖切符号的定义。2增加了第5条“剖切面的种类”。3增加了全剖视图、半剂视图、局部剖视图和移出断面及重合断面的画法及标注方法。4未采纳IS0/DIS11947-2中与半剖视图画法相重复的对称件的剖视图和断面图的画法。5未采纳IS0/DIS11947-2规定的剖切符号中表示投射方向的箭头指向剖切线的画法。本标准由机械工业部提出。本标准由全国技术制图标准化技术委员会归口。本标准起草单位：机械标准化研究所、大连海事大学，中国建筑技术研究院建筑标准设计研究所，中国船舶及海洋工程设计研究院、陕西省标准计量情报研究所、东南大学、中国航空工业总公司综合技术研究所、武汉水利电力大学、北京牡丹电子集团公司等。本标准主要起草人：常学谦、强毅、杨东拜、夏晓理、王文莹、班焯、侯维亚、唐人卫、王怀玉、何斯特、黄炬。中华人民共和国国家标准技术制图图样画法剖视图和断面图GB/T17452-1998Technical drawings-General principles ofpresentation-Sections and cuts1范围本标准规定了剖视图和断面图的基本表示法。本标准适用于用正投影法绘制的技术图样，如机械、电气、建筑和土木工程图样等。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T13361一92技术制图通用术语GB/T16948一1997技术产品文件词汇投影法术语GB/T17450-1998技术制图图线GB/T17451一1998技术制图图样画法视图GB/T17453一1998技术制图图样画法剖面区域的表示法3定义本标准所涉及的术语见GB/T13361,GB/T16948和下列术语及其定义。3.1剖视图section假想用剖切面剖开物体，将处在观察者和剖切面之间的部分移去，而将其余部分向投影面投射所得的图形。剖视图可简称剖视。3.2断面图cut假想用剖切面将物体的某处切断，仅画出该剖切面与物体接触部分的图形。断面图可简称新面。3.3剖切面cutting plane剖切被表达物体的假想平面或曲面。3.4剖面区域section area假想用剖切面剖开物体，剖切面与物体的接触部分。3.5剖切线cutting line指示削切面位置的线(No.04点画线，见GB/T17450)。3.6剖切符号cutting symbol指示剖切面起、迄和转折位置（用粗短画表示，见GB/T17450)及投射方向（用箭头或粗短画表示）的符号。国家质量技术监督局1998-08-12批准1999-07-01实施
