开槽平端紧定螺钉 GBT 73-2017.pdf

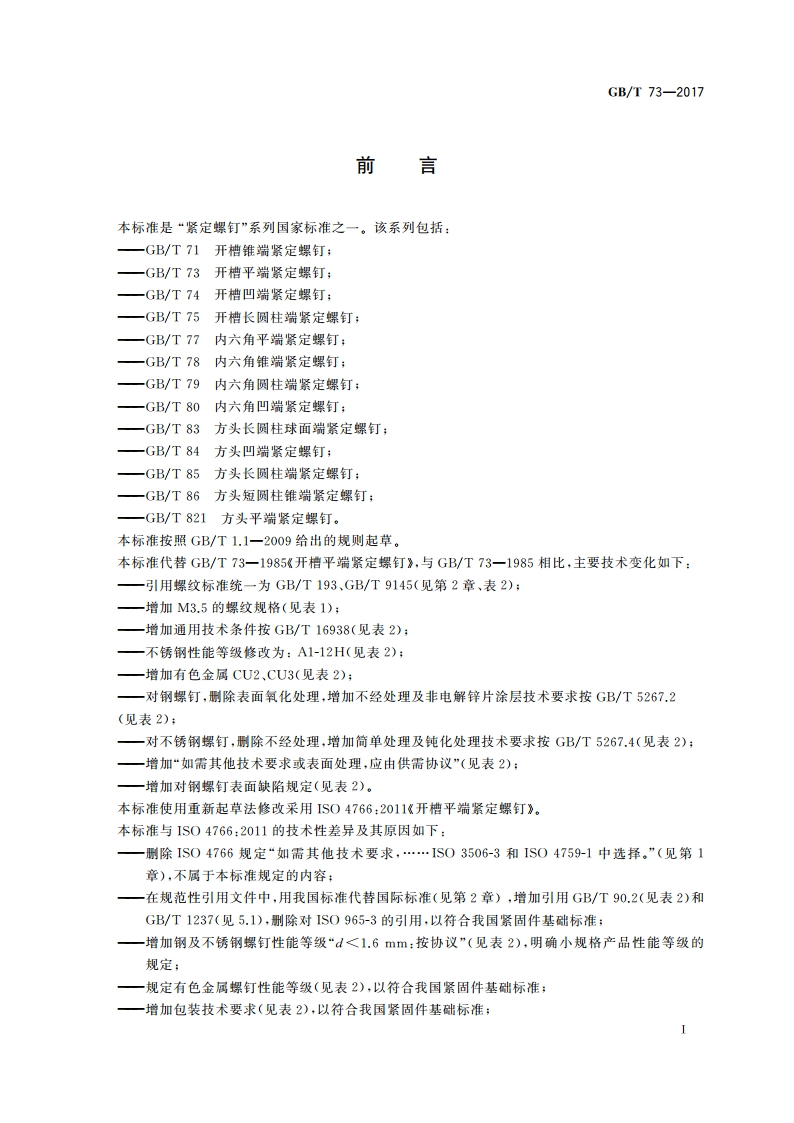

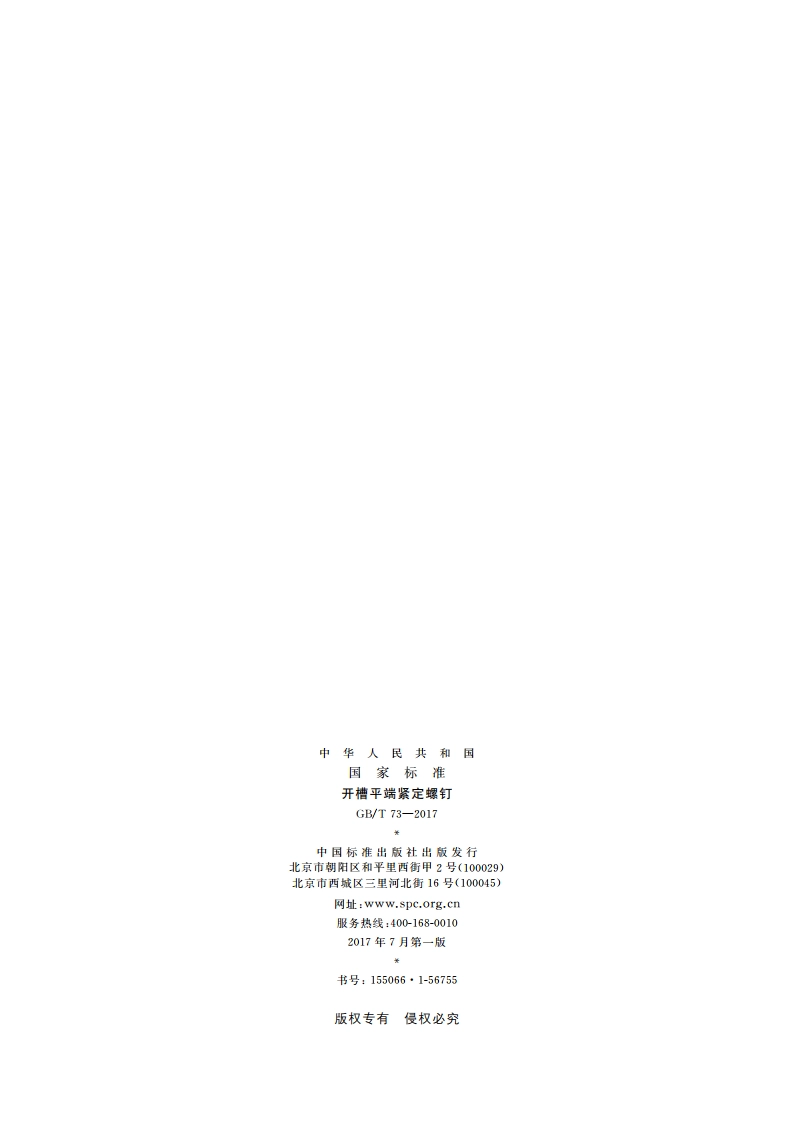

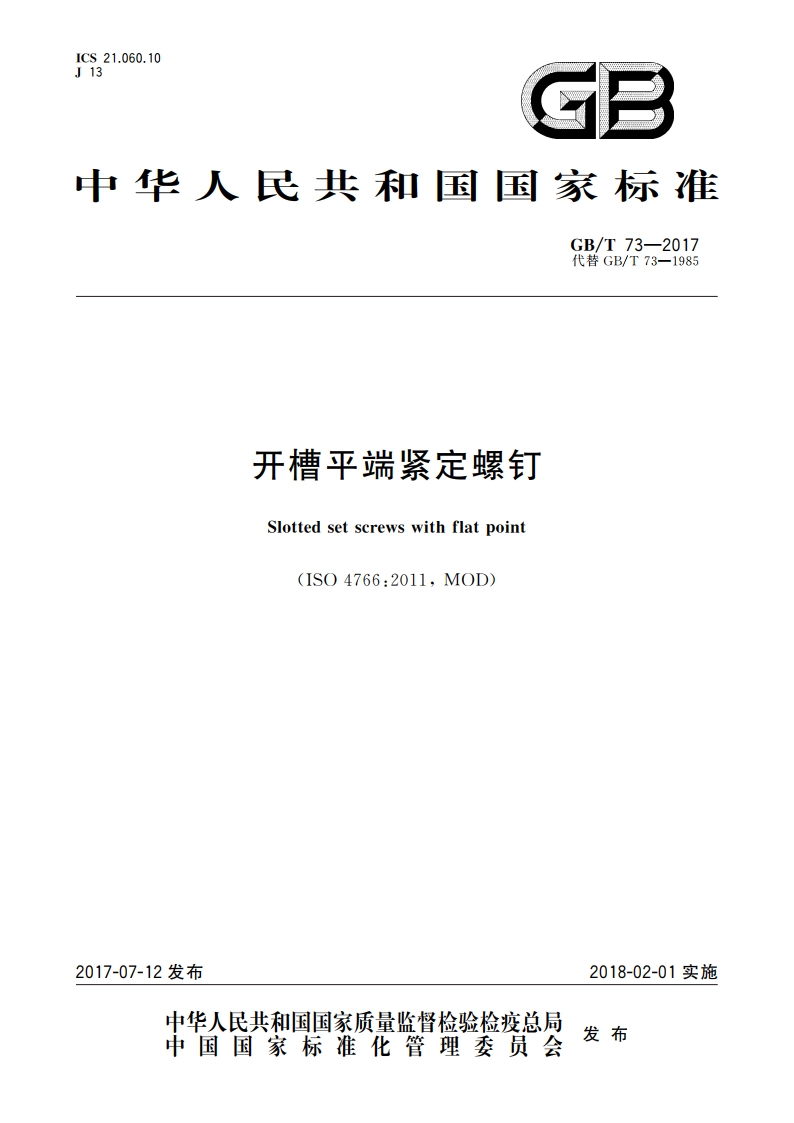

中华人民共和国国家标准开槽平端紧定螺钉GB/T73-2017中国标准出版社出版发行北京市朝阳区和平里西街甲2号(100029)北京市西城区三里河北街16号(100045)网址：www,spC.org.Cn服务热线：400-168-00102017年7月第一版书号：1550661-56755版权专有侵权必究GB/T73-2017一修改标记示例为简化标记示例（见5.2），以符合GB/T1237的规定。本标准由中国机被工业联合会提出。本标准由全国紧固件标准化技术委员会(SAC/TC85)归口，本标准负责起草单位：中机生产力促进中心。本标准参加起草单位：浙江吉达金属有限公司。本标准由全国紧固件标准化技术委员会负责解释。本标准所代替标准的历次版本发布情况为：GB/T73-1958.GB/T73-1966、GB/T73-1976、GB/T73-1985。GB/T73-2017开槽平端紧定螺钉1范围本标准规定了开槽平端紧定螺钉的型式尺寸、技术条件和标记。本标准适用于螺纹规格为M1.2M12、产品等级为A级的开槽平端紧定螺钉。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T90.1紧固件验收检查(GB/T90.1一2002，idt1S03269:2000)GB/T90.2紧固件标志与包装GB/T193普通螺纹直径与螺距系列(GB/T193一2003,1SO261:1998,MOD)GB/T1237紧固件标记方法(GB/T1237一2000，eqv1S08991:1986)GB/T3098.3紧固件机械性能紧定螺钉(GB/T3098.3一2016,1S0898-5:2012,MOD)GB/T3098.10紧固件机械性能有色金属制造的螺栓、螺钉、螺柱和螺母(GB/T3098.10一1993,cqv1S08839:1986)GB/T3098.16紧固件机械性能不锈钢紧定螺钉(GB/T3098.16一2014,1S03506-3:2009,MOD)GB/T3103.1紧固件公差螺栓、摞钉、螺柱和螺母(GB/T3103.1一2002，idt IS04759-1:2000)GB/T5267.1紧周件电镀层(GB/T5267.1一2002，IS04042:1999,1DT)GB/T5267.2紧固件非电解锌片涂镀层(GB/T5267.2一2002，IS010683:2000,1DT)GB/T5267.4紧固件表面处理耐腐蚀不锈钢钝化处理(GB/T5267.4一2009，IS016048:2003,IDT)GB/T5276紧固件螺栓，螺钉、螺柱及螺母尺寸代号和标注(GB/T5276一2015，IS0225:2010,M0D)GB/T5779.1紧固件表面缺陷螺栓、螺钉和螺柱一般要求(GB/T5779.1一2000，idt1S06157-1:1988)GB/T9145普通螺纹中等精度、优选系列的极限尺寸(GB/T9145一2003，IS0965-2:1998,MOD)GB/T16938紧固件螺栓、摞钉、螺柱和螺母通用技术条件(GB/T16938一2008，IS08992:2005,1DT)3型式尺寸螺钉的型式与尺寸见图1和表1。尺寸代号和标注应符合GB/T5276。1
