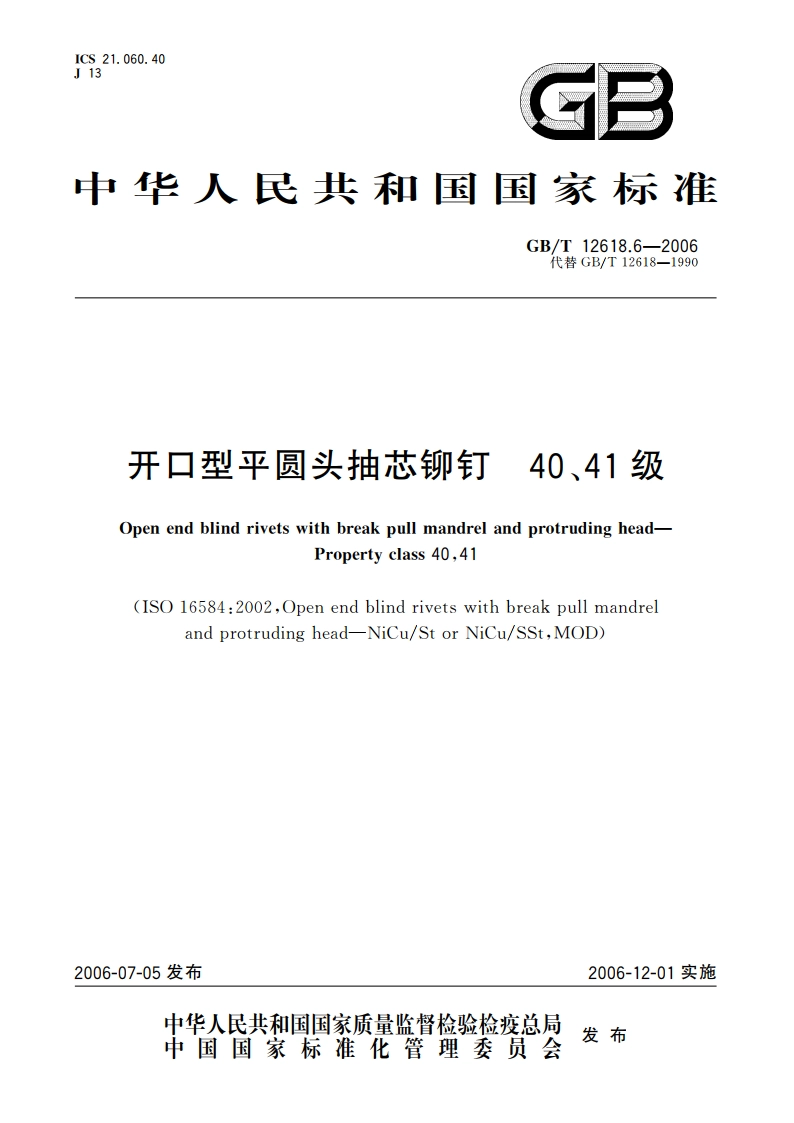

开口型平圆头抽芯铆钉 40、41级 GBT 12618.6-2006.pdf

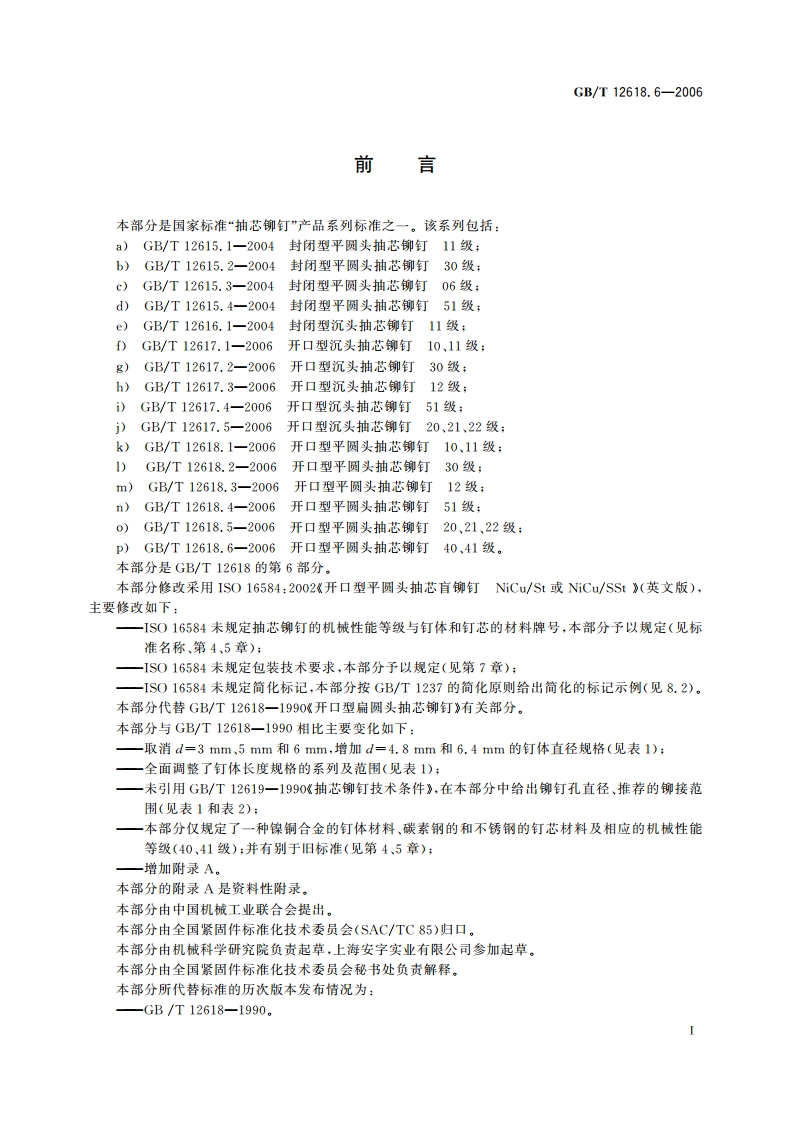

GB/T12618.6-2006前言本部分是国家标准“抽芯铆钉”产品系列标准之一。该系列包括：a)GB/T12615.1一2004封闭型平圆头抽芯铆钉11级：b)GB/T12615.2一2004封闭型平圆头抽芯铆钉30级：c)GB/T12615.3一2004封闭型平圆头抽芯铆钉06级：d)GB/T12615.4一2004封闭型平圆头抽芯铆钉51级：e)GB/T12616.1一2004封闭型沉头抽芯铆钉11级；)GB/T12617.1一2006开口型沉头抽芯铆钉10、11级：g)GB/T12617.2一2006开口型沉头抽芯铆钉30级：h)GB/T12617.3一2006开口型沉头抽芯铆钉12级：i)GB/T12617.4一2006开口型沉头抽芯铆钉51级：j)GB/T12617.5一2006开口型沉头抽芯铆钉20、21、22级；k)GB/T12618.1一2006开口型平圆头抽芯铆钉10、11级：1)GB/T12618.2一2006开口型平圆头抽芯铆钉30级：m)GB/T12618.3一2006开口型平圆头抽芯铆钉12级：n)GB/T12618.4一2006开口型平圆头抽芯铆钉51级：o)GB/T12618.5一2006开口型平圆头抽芯铆钉20、21、22级：p)GB/T12618.6一2006开口型平圆头抽芯铆钉40、41级。本部分是GB/T12618的第6部分.本部分修改采用ISO16584:2002开口型平圆头抽芯盲铆钉NiCu/St或NiCu/SSt(英文版)，主要修改如下：一1S016584未规定抽芯铆钉的机械性能等级与钉体和钉芯的材料牌号，本部分予以规定（见标准名称、第4、5章)：一1S016584未规定包装技术要求，本部分予以规定（见第7章）：一1016584未规定简化标记，本部分按GB/T1237的简化原则给出简化的标记示例（见8.2）。本部分代替GB/T12618一1990g开口型扁圆头抽芯铆钉有关部分。本部分与GB/T12618一1990相比主要变化如下：一取消d=3mm、5mm和6mm,增加d=4.8mm和6.4mm的钉体直径规格（见表1）：一全面调整了钉体长度规格的系列及范围（见表1）：一未引用GB/T12619一1990抽芯铆钉技术条件，在本部分中给出铆钉孔直径、推荐的铆接范围（见表1和表2）：一本部分仅规定了一种镍铜合金的钉体材料、碳素钢的和不锈钢的钉芯材料及相应的机械性能等级(40、41级)：并有别于旧标准（见第4、5章）：一增加附录A。本部分的附录A是资料性附录，本部分由中国机械工业联合会提出。本部分由全国紧固件标准化技术委员会(SAC/TC85)归口。本部分由机械利科学研究院负责起草，上海安字实业有限公司参加起草，本部分由全国紧固件标准化技术委员会秘书处负责解释。本部分所代替标准的历次版本发布情况为：GB/T12618-1990.GB/T12618.6-2006不符合表2给出的数值，可能造成安装的困难和（或）降低表4规定的剪切和拉力载荷。如有必要（便于对中），仅在铆钉插入一侧的被铆接件上制出大于表2规定的孔径，如图2所示。这也可能降低表4规定的剪切和拉力载荷。表2铆钉孔直径单位为毫米公称直径dmminmax3.23.33.444.14.24.84.95.06.46.56.64材料组合与表面处理铆钉应由镍铜合金(NiCu)制造的钉体和钢(S)或不锈钢(SS)制造的钉芯组成，推荐采用表3的性能等级与材料组合，其性能应符合第5章的规定。表3机械性能等级与材料组合钉体材料钉芯材料性能等级种类材料牌号标准编号种类材料牌号标准缩号GB/T 69928-2.5-1.5钢10、15、35.45GB/T3206像铜合金染钥合金GB/T5235(NC282.51.5)0Cr18Ni941不锈钢GB/T42322Cr13a按GB/T3093.19规定，1S016584未规定机械性能等级与材料牌号。材料技术条件由制造者确定。钉体表面不经处理，即是本色的。钢钉芯表面处理由制造者确定，可以磷化涂油或镀锌。不锈钢钉芯表面不经处理，即是本色的。5机械性能5.1剪切载荷、拉力载荷与钉芯断裂载荷按GB/T3098.18的规定进行试验时，40级和41级的最小剪切载荷、最小拉力载荷与最大钉芯断裂载荷均应符合表4规定。表4剪切载荷、拉力载荷与钉芯断裂载荷单位为牛切公称直径d/剪切载荷拉力载荷钉芯断裂载荷mmminminmax3.214001900450042200300065004.83300370085006.45500680014700a按GB/T3098.19规定，
