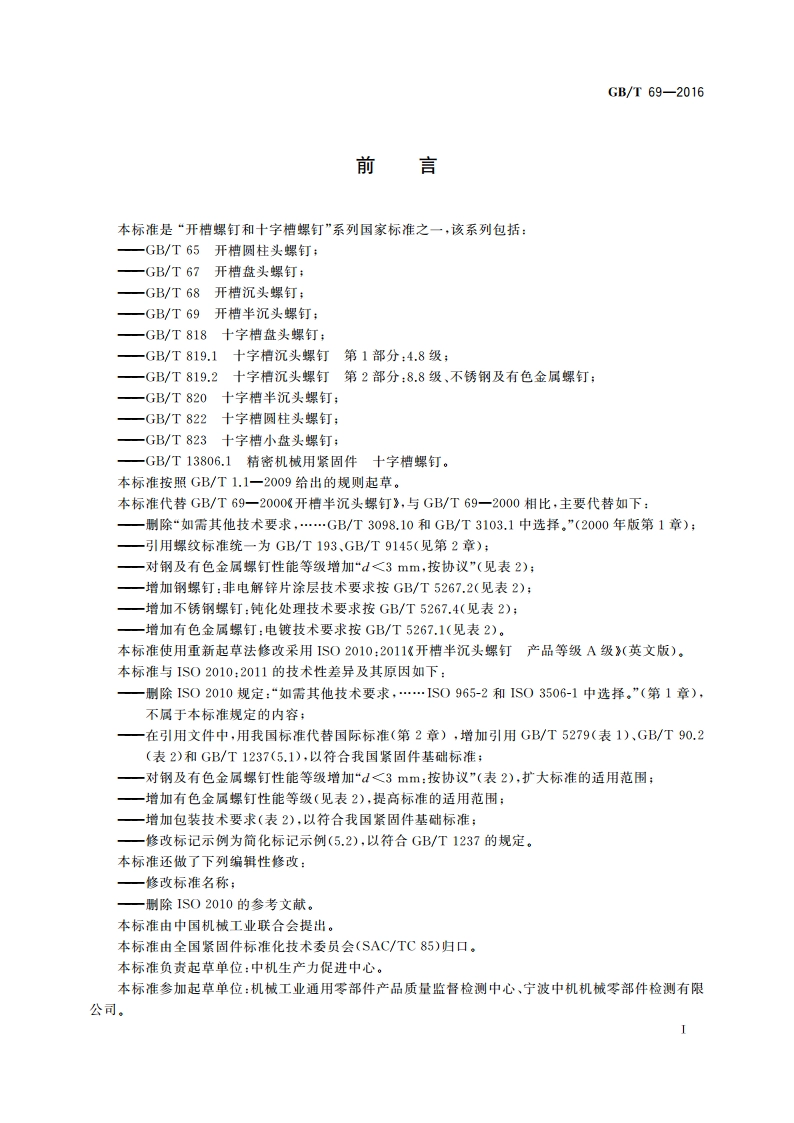

GB/T69-2016本标准由全国紧固件标准化技术委员会秘书处负责解释。本标准所代替标准的历次版本发布情况为：一GB/T69-1958、GB/T69一1966、GB/T69-1976.GB/T69-1985、GB/T69-2000。GB/T69-2016开槽半沉头螺钉1范围本标准规定了开槽半沉头螺钉的型式尺寸、技术条件和标记。本标准适用于螺纹规格为M1.6M10、性能等级为4.8、5.8、A2-50、A2-70、CU2、CU3和AL4、产品等级为A级的开槽半沉头摞钉。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T90.1紧固件验收检查(GB/T90.1一2002，IS03269:2000,1DT)GB/T90.2紧固件标志与包装GB/T193普通螺纹直径与摞距系列(GB/T193一2003,1S0261:1998,MOD)GB/T1237紧固件标记方法(GB/T1237一2000，cqv1S08991:1986)GB/T3098.1紧固件机械性能螺栓、螺钉和螺柱(GB/T3098.1一2010，IS0898-1:2009,1DT)GB/T3098.6紧固件机械性能不锈钢螺栓、螺钉和螺柱(GB/T3098.6一2014，IS03506-1:2009,M0D)GB/T3098.10紧固件机械性能有色金属制造的螺栓、螺钉、螺柱和螺母(GB/T3098.10一1993,cqv1S08839:1986)GB/T3103.1紧固件公差螺栓，螺钉、螺柱和螺母(GB/T3103.1一2002，idt1S04759-1:2000)GB/T5267.1紧固件电镀层(GB/T5267.1一2002，IS04042:1999,1DT)GB/T5267.2紧固件非电解锌片涂层(GB/T5267.2一2002,1S010683:2000,1DT)GB/T5267.4紧固件表面处理耐腐蚀不锈钢钝化处理(GB/T5267.4一2009，IS016048:2003,IDT)GB/T5276紧固件螺栓、螺钉、螺柱及螺母尺寸代号和标注(GB/T5276一2015,1S0225:2010,M0D)GB/T5279沉头螺钉头部形状和测量(GB/T5279一1985，idt1S07721:1983)GB/T5779.1紧固件表面缺陷螺栓、螺钉和螺柱一般要求(GB/T5779.1一2000，idtIS06157-1:1988)GB/T9145普通螺纹中等精度、优选系列的极限尺寸(GB/T9145一2003，IS0965-2:1998,MOD)GB/T16938紧固件螺栓、螺钉、螺柱和螺母通用技术条件(GB/T16938一2008，IS08992:2005,1DT)3尺寸螺钉的型式尺寸见图1和表1。尺寸代号和标注符合GB/T5276。1
