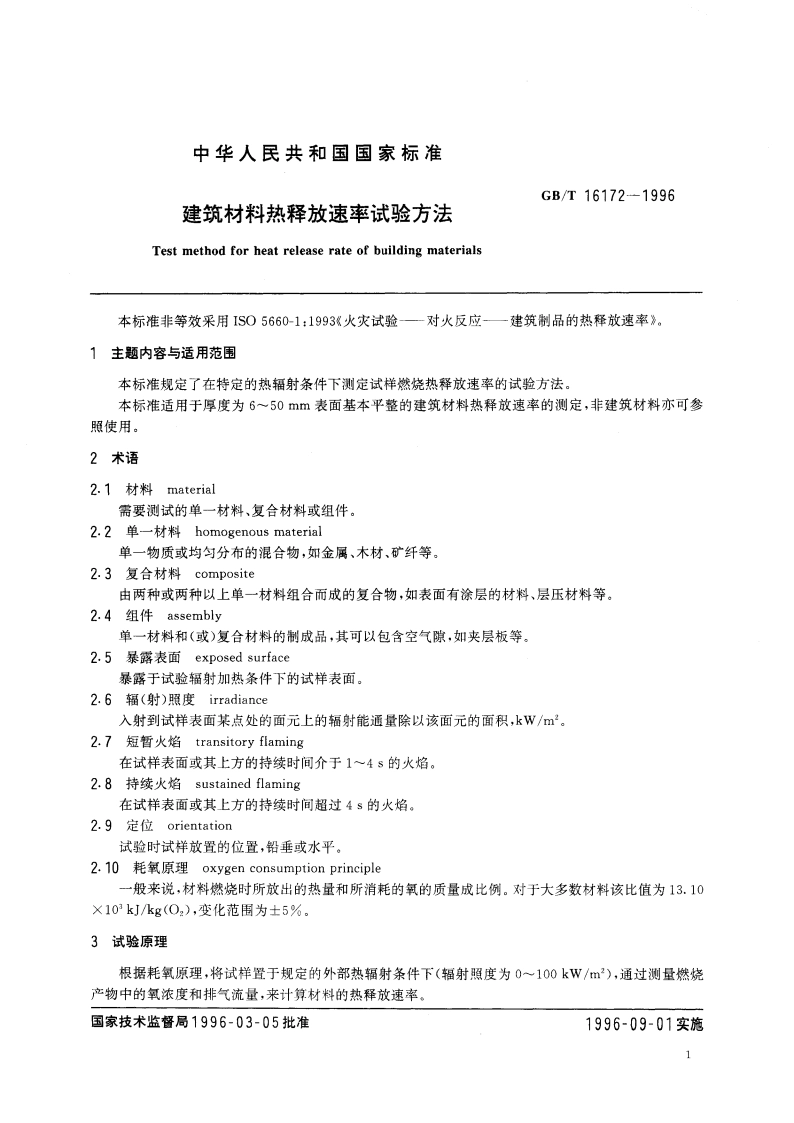

建筑材料热释放速率试验方法 GBT 16172-1996.pdf

GB/T16172-1996中心部位50mm50mm范围内的辐射照度与中心处的辐射照度偏差不得超过士2%，铅垂定位时该偏差不得超过士10%。6.2天平量程500g,精度为士0.1g。6.3试样安装架6.3.1水平试样架（见图5）的底部应放置一层低密度耐热纤维垫，厚度至少为13mm。辐射锥底面与试样暴露表面之间的距离可通过改变辐射锥的高度（见图4）调节到25mm。6.3.2铅垂试样架（图6）带有一个盛放少量熔化物的熔滴槽，试样放入铅垂试样架内，用一层低密度耐热纤维作为试样衬垫，厚度至少为13mm,然后再放置硅酸钙衬板，其厚度以一旦插上弹性钢丝卡后，整个试件能固定在一起为宜。铅垂定位时，锥的高度要调整得使辐射锥的轴线与试样暴露表面的中心对准。6.3.3试样保持架（图7）和网格架（图8）用来限制水平定位试验时试样的膨张，减少复合材料的非代表性的边缘燃烧以及固定有分层倾向的试样。网格架也适用于铅垂定位的试验。6.4排气系统6.4.1排气系统由风机、集烟罩、风机的进气与排气管道及孔板流量计等所组成（图9）。排气系统的流量范围为0.012m3/s0.035m3/s。6.4,2在集烟罩与进气管接口处应装一节流孔板（内径57mm)以提高气体混合度。6.4.3环形取样器应装在距集烟罩685mm处的进气管道内（图9），取样器上应有12个小孔以均化气流组份：小孔与气流方向相反以避免烟灰沉积。6.4.4排气流量应通过测量风机上方350mm处的锐缘孔板两侧的压差来确定。锐缘孔板的内径为57mm。6.4.5气流的温度应由直径为1.01.6mm封闭节点的铠装热电偶或直径为3mm的暴露节点的铠装热电偶来测量，热电偶应安装于测流孔板上方100mm处。6.5气体取样系统气体取样系统如图10所示，包括环形取样器、取样泵、过滤器、冷阱、废气排泄、水分过滤器和CO:过滤器。6.6点火器采用由一10kV互感器提供能量的电火花点火器进行外部点火，火花隙为3mm。水平定位时火花隙应位于试样表面中心上方13mm处：铅垂定位时应位于试样暴露表面的平面内试样架上方5mm处。无论在那种定位条件下，当出现持续火焰后，点火器都应迅速移开。6.7点火计时器计时器的示值分辨力为1s,计时误差小于1s/h。6.8氧分析仪采用量程为0%25%02的顺磁型氧分析仪。氧分析仪应呈线性响应，在30m内漂移不得大于土501002。对于从量程的10%至90%的响应时间应小于12s。69温度监控仪控温仪应能在01000的范围内自动调节、控制温度，设定分辨力及控温精度均为土2，且应带有热电偶的自动冷端补偿器。温度显示仪表应具有01100的量程，示值分辨力为士2。7辅助设备7.1热流计应选用卡登型箔式（或热电堆式）热流计，设计量程0120kW/m2,辐射接收靶的直径为12.5mm,表面覆有耐久的无光泽黑色涂层。辐射接收靶为水冷式。热流计的准确度为土3%，重复性为3
