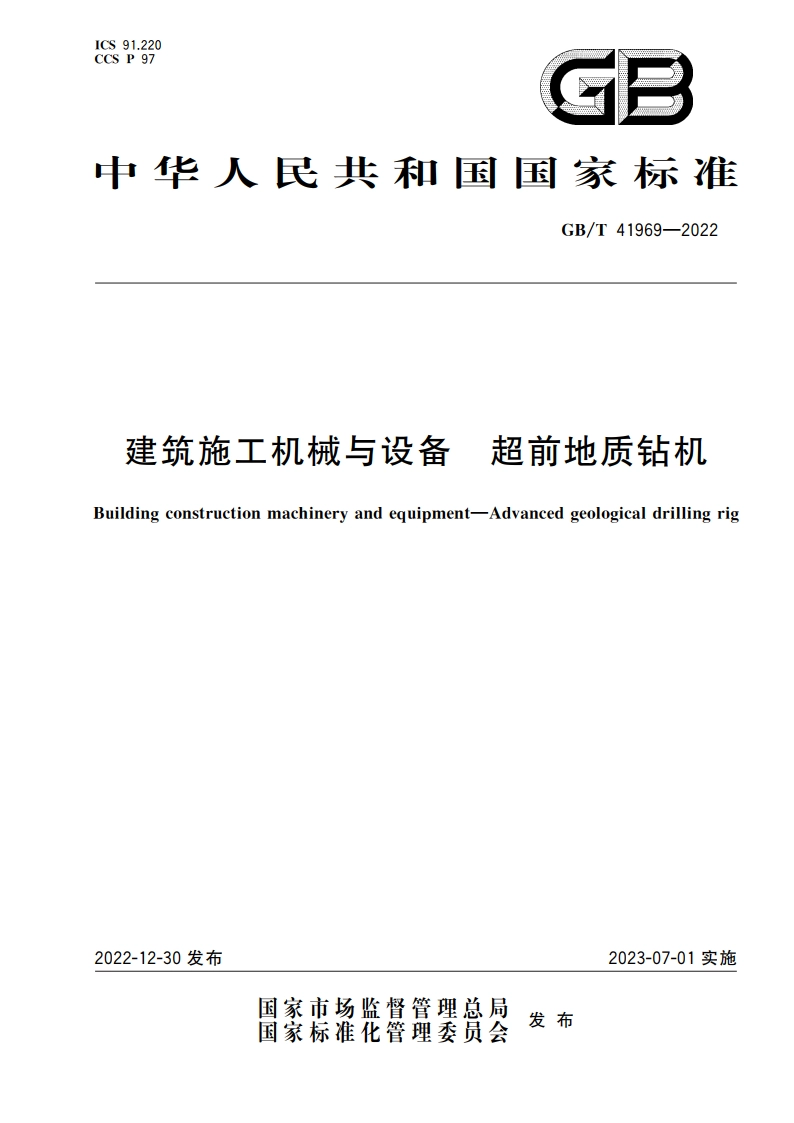

建筑施工机械与设备 超前地质钻机 GBT 41969-2022.pdf

ICS91.220CCS P 97GB中华人民共和国国家标准GB/T41969-2022建筑施工机械与设备超前地质钻机Building construction machinery and equipment-Advanced geological drilling rig2022-12-30发布2023-07-01实施国家市场监督管理兽局发布国家标准化管理委员会GB/T41969-20223术语和定义GB26545一2011界定的以及下列术语和定义适用于本文件。3.1超前地质钻机advanced geological drilling rig进行超前钻探作业具有随钻测量功能的施工设备。注1：也可用于取芯、管棚、猫固、抢险和散授等作业施工。注2：超前钻探指向开挖工作面前方进行地质钻孔，以探明前方地质条件的期探方法，注3：随钻测量指超前地质钻机在钻进的同时连续采集钻孔数据并检测和分析地质信息的功能。3.2动力头power head驱动钻具回转、冲击的动力装置。3.3推进机构propulsion mechanism进给机构支承动力头并为其移动进行导向的装置。3.4变幅机构uffing mechanism支承推进机构，实现不同钻孔位置定位的装置。3.5名义钻孔深度nominal drilling depth在最小钻孔直径下，超前地质钻机所能达到的最大钻孔深度。3.6水平作业最大高度maximum horizontal operation height动力头输出轴处于水平时，其中心与底盘底平面之间的最大距离。4基本参数和型号4.1基本参数超前地质钻机的基本参数如下：一名义钻孔深度，单位为米(m):一整机外廓尺寸（长宽高），单位为毫米(mm):一整机质量，单位为千克(kg):一电动机额定功率，单位为千瓦(kW):一发动机额定功率，单位为千瓦(kW)一平均接地比压，单位为千帕(kPa);一最大爬坡能力，以百分比(%)表示；一行走速度，单位为千米每小时(kmh):一水平作业最大高度，单位为米(m):一变幅机构回转角度，单位为度（）：
