建筑密封材料试验方法 第14部分：浸水及拉伸—压缩循环后粘结性的测定 GBT 13477.14-2002.pdf

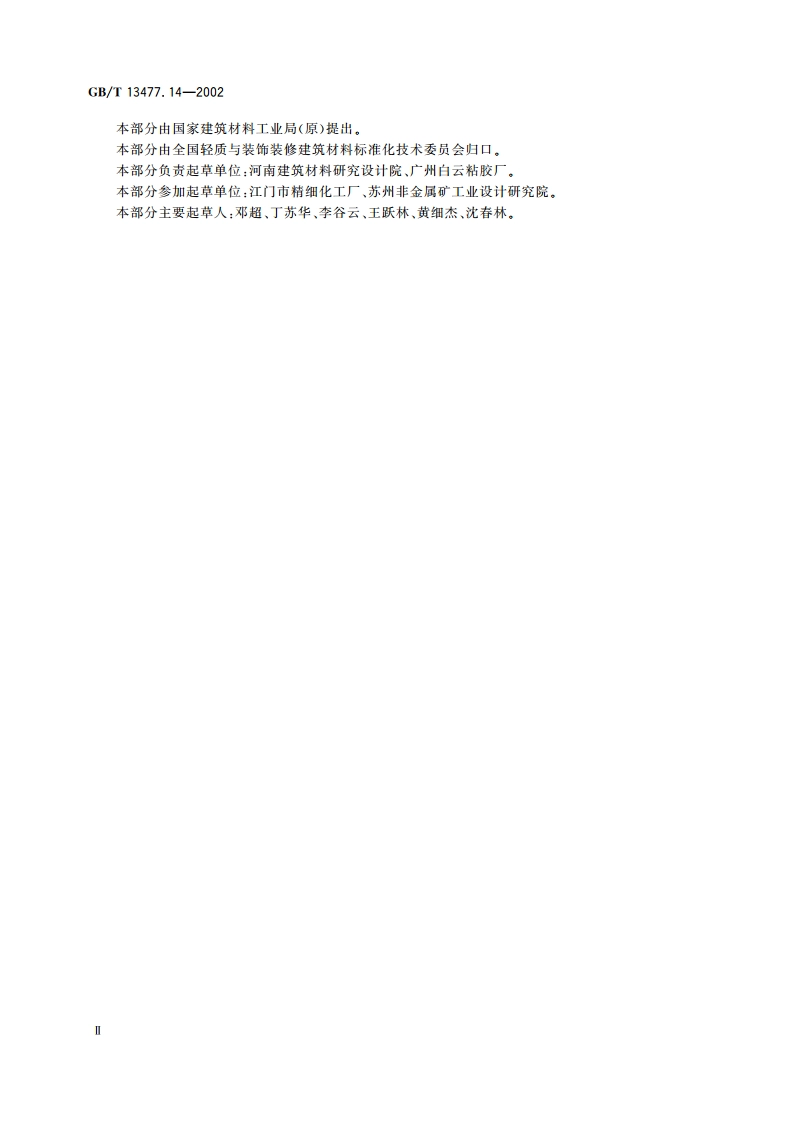

GB/T13477.14-2002本部分由国家建筑材料工业局（原）提出。本部分由全国轻质与装饰装修建筑材料标准化技术委员会归口。本部分负责起草单位：河南建筑材料研究设计院、广州白云粘胶厂。本部分参加起草单位：江门市情细化工厂、苏州非金属矿工业设计研究院，本部分主要起草人：邓超、丁苏华、李谷云、王跃林、黄细杰、沈春林。GB/T13477.14-2002个基材)。基材的形状及尺寸如图1和图2所示。按各方商定，也可选用其他材质和尺寸的基材，但密封材料试样粘结尺寸及面积应与图1和图2所示相同。6.2隔离垫块：表面应防粘，用于制备密封材料截面为12mm12mm的试件（如图1和图2所示）。注：如隔离垫块的材质与密封材料相粘结，其表面应进行防粘处理，如薄涂蜡层，6.3防粘材料：防粘薄膜或防粘纸，如聚乙烯薄膜等。宜按密封材料生产厂的建议选用。用于制备试件。6.4鼓风干燥箱：温度可周至(70士2)C。6.5恒温水浴：容积不少于10L,用于浸泡试件，水温可保特在(23土2)C、(40土2)C或(50士2)C。6.6试验机：能以(56)mm/min的速度拉伸或压缩试件。6.7定位垫块和夹具：能使试件保持拉伸或压缩的幅度为原宽度的士6.25%或士12.5%。6.8量具：精度为0.5mm。7试件制备用脱脂纱布清除水泥砂浆板表面浮灰。用丙酮等溶剂清洗铝板和玻璃板，并干燥之。应按密封材料生产方的说明制备试件，如是否使用底涂料及多组分密封材料的混合程序。每种基材同时制备五个试件。按图1和图2所示，在防粘材料上将两块粘结基材与两块隔离垫块组装成空腔。然后将在(23士2)下预先处理24h的密封材料样品嵌填在空腔内，制成试件。嵌填试样时必须注意：a)避免形成气泡：b)将试样挤压在基材的粘结面上，粘结密实：)修整试样表面，使之与基材和垫块的上表面齐平。将试件侧放，尽早去除防粘材料，以使试样充分固化。在固化期内，应将隔离垫块保持原位。单位为毫米6心A3A一A2。2512251一水泥砂浆板：2一试样：3、4一隔离垫块。图1浸水及拉伸一压缩后粘结性能用试件（水泥砂浆板）
