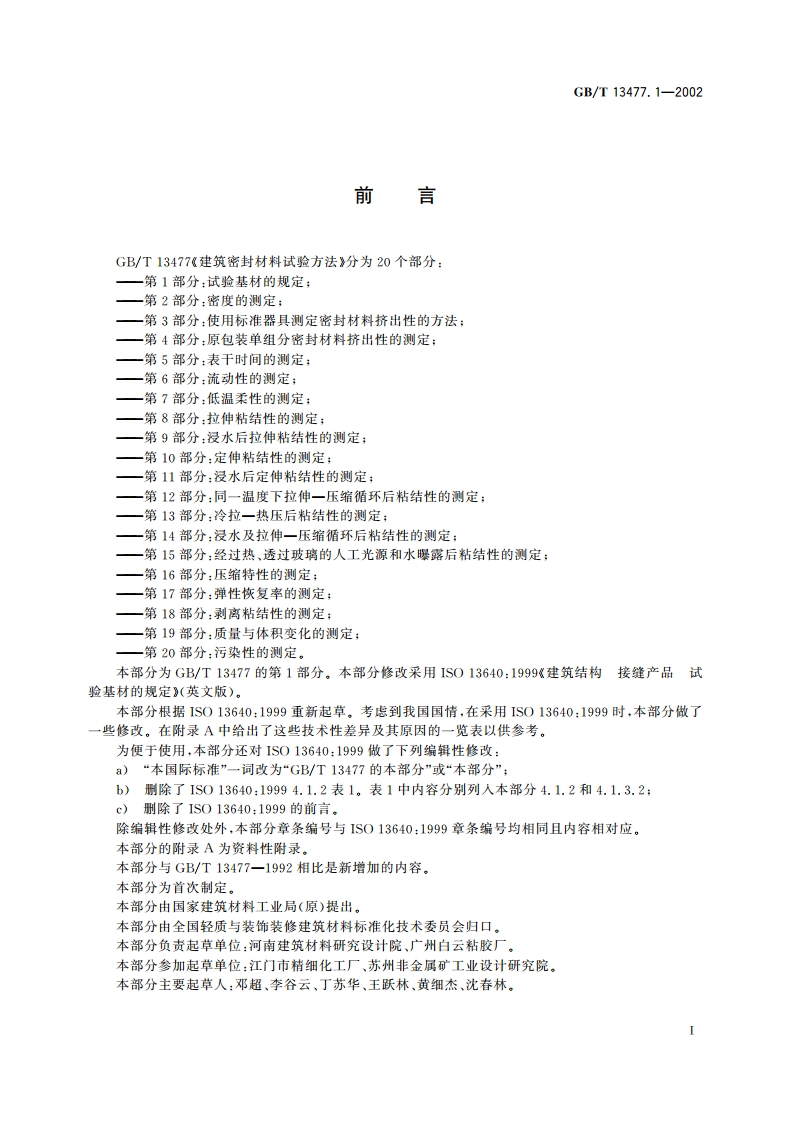

建筑密封材料试验方法 第1部分：试验基材的规定 GBT 13477.1-2002.pdf

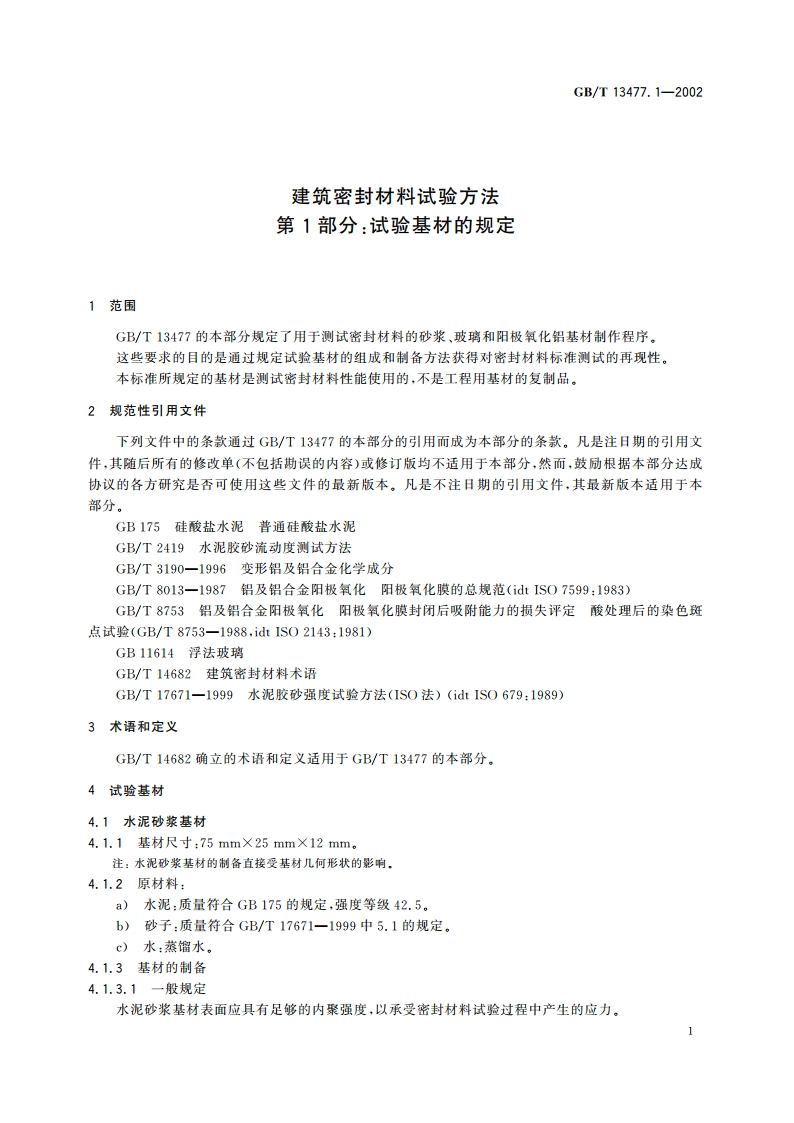

GB/T13477.1-2002与密封材料粘结的表面应无浮浆、无松动砂粒和脱模剂。用方法M1(见4.1.3.3)可制成表面光滑的基材，用方法M2(见4.1.3.4)可制成表面粗糙的基材。4.1.3.2砂浆的混合砂浆的配合比（质量比）为水泥：砂：水=1：2：0.4，用GB/T17671一1999中4.2.3规定的搅拌机，按该标准6.3所述方法混合砂浆。4.1.3.3制备方法M1将砂浆在2mi内分两层填入模具，每层以约3kHz的频率振实，然后用刮刀修平表面。在(20土1)C和(90士5)%相对湿度的环境中养护基材，24山后拆模，将基材在(201)C的水中放置28d,然后湿磨砂浆基材的表面，或用金刚石锯片注水锯切。取出干燥至恒重后备用。用此法制备的水泥砂浆基材的表面应光滑平整，允许有少量小孔。4.1.3.4制备方法M2将砂浆一次填满模具，并使砂浆少许富余，按GB/T2419的规定用跳桌振动砂浆(30次)，在(20土1)和(90土5)%相对湿度下放置。装模(23)h后修饰砂浆，除去浮沫并用刮刀修平，在(20士1)C和(90士5)%相对湿度下养护。成型约20后，用金属丝刷沿长度方向反复用力刷基材表面，直至砂粒暴露，然后拆模并将基材放入(20土1)C水中养护28d,取出干燥至恒重后备用。用此法制备的水泥砂浆基材的表面应是粗糙的，不允许有任何孔洞。4.2玻璃基材从公称厚度(6.0土0.1)mm、透射率0.85的清洁浮法玻鸦板上制取基材，玻璃板的质量应符合GB11614的规定。如果在试验标准中光的照射不作为影响因素的话，则其公称厚度可较大，如8mm。对于高模量密封材料，应提供足够增强的平板玻璃基材，4.3阳极氧化铝基材4.3.1基材尺寸：75mm12mm5mm。4.3.2板材：化学成分应符合GB/T3190一1996表1中6060#或6063#的规定。供应状态为T5或T6。4.3.3阳极氧化处理：按GB/T8013一1987进行阳极氧化处理，并符合以下要求：a)无色阳极氧化铝：b)阳极氧化膜厚度为AA15或AA20级：c)按GB/T8753的规定，氧化膜吸附能力的损失为：染色强度不大于2；d)氧化膜封闭质量按GB/T8013一1987中7.2.1检查，
