家用和类似用途的不带和带过电流保护的B型剩余电流动作断路器(B型RCCB和B型RCBO) GBT 22794-2008.pdf

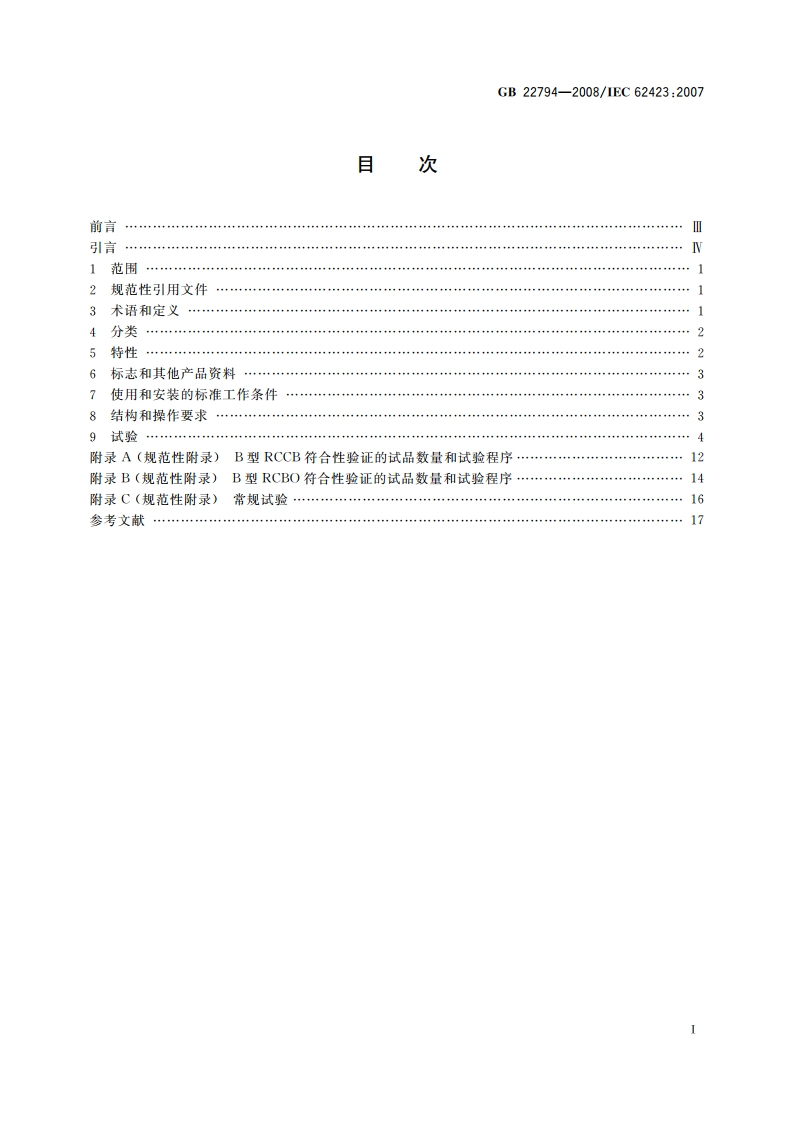

GB22794-2008/1EC62423:2007引言按GB16916.1和GB16917.1设计的RCCB和RCBO适用于大部分应有场合，然而在设备中采用的新的电子技术可能产生GB16916.1和GB16917.1所不能覆盖的特殊剩余电流。本标准包括了涉及特定场合的B型RCCB和B型RCBO的定义、补充技术要求和试验。对B型RCCB应先按GB16916.1进行试验，B型RCBO先按GB16917.1进行试验。在完成GB16916.1或GB16917.1规定的试验后，应进行本标准规定的补充试验以便说明符合本标准（分别见附录A或附录B)。对B型RCCB或B型RCBO的符合性验证所适用的提交样品数量和试验程序分别见附录A或附录B。平滑直流电流不大可能在带中性线的单相电源中发生。尽管如此，即使发生平滑直流剩余电流，可使用三极或四极利余电流断路器，只要制造商声明该装置可适用于单相使用场合。GB22794-2008/1EC62423:2007家用和类似用途的不带和带过电流保护的B型剩余电流动作断路器(D型RCCB和B型RCBO)1范围GB16916.1和GB16917.1的范围适用.本标准规定了B型RCD的技术要求和试验方法。本标准规定的技术要求和试验方法是对A型剩余电流装置技术要求的补充。B型RCCB和B型RCBO在1O00Hz及以下的正弦交流剩余电流、脉动直流剩余电流以及三相供电时的平滑直流剩余电流均能提供保护。本标准的B型RCCB和B型RCBO不能用来在直流电源系统中使用。其他没有被GB16916.1或GB16917.1覆盖的剩余电流场合使用的产品的技术要求和试验方法正在考虑中。用于制造商声明或符合性验证的型式试验按本标准附录A或附录B的试验程序进行。B型RCCB和B型RCBO型式试险的全部试验程序在表A,1或表B.1中给出。注1：在整个标准中，术语“RCD指RCCB和RCBO,注2：1极和2极的技术要求正在考虑中。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的量新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T13870.1电流对人和家畜的效应第1部分：通用部分(GB/T13870.1一2008，IEC/TS604791:2005,1DT)GB/T13870,2电流通过人体的效应第二部分：特殊情况(GB/T13870.2一1997，id山IE60479-2:1987)GB16916.1一2003家用和类似用途的不带过电流保护的剩余电流动作断路器(RCCB)第1部分：一般规则(IEC61008-1:1996,MOD)GB16917.1一2003家用和类似用途的带过电流保护的利余电流动作断路器(RCBO)第1部分：一般规则(IEC61009-1:1996,M0D)3术语和定义下列术语和定义适用于本标准。3.1平滑直流电流smooth direct current没有波纹的直流电流。注：当波致系数小于10%时，可以认为电流没有波纹，3.2B型剩余电流装置type B residual current device如GB16916.1一2003或GB16917.1一2003（适用时）的A型那样确保脱扣，此外，还能在下列电
