家具表面耐干热测定法 GBT 4893.3-2005.pdf

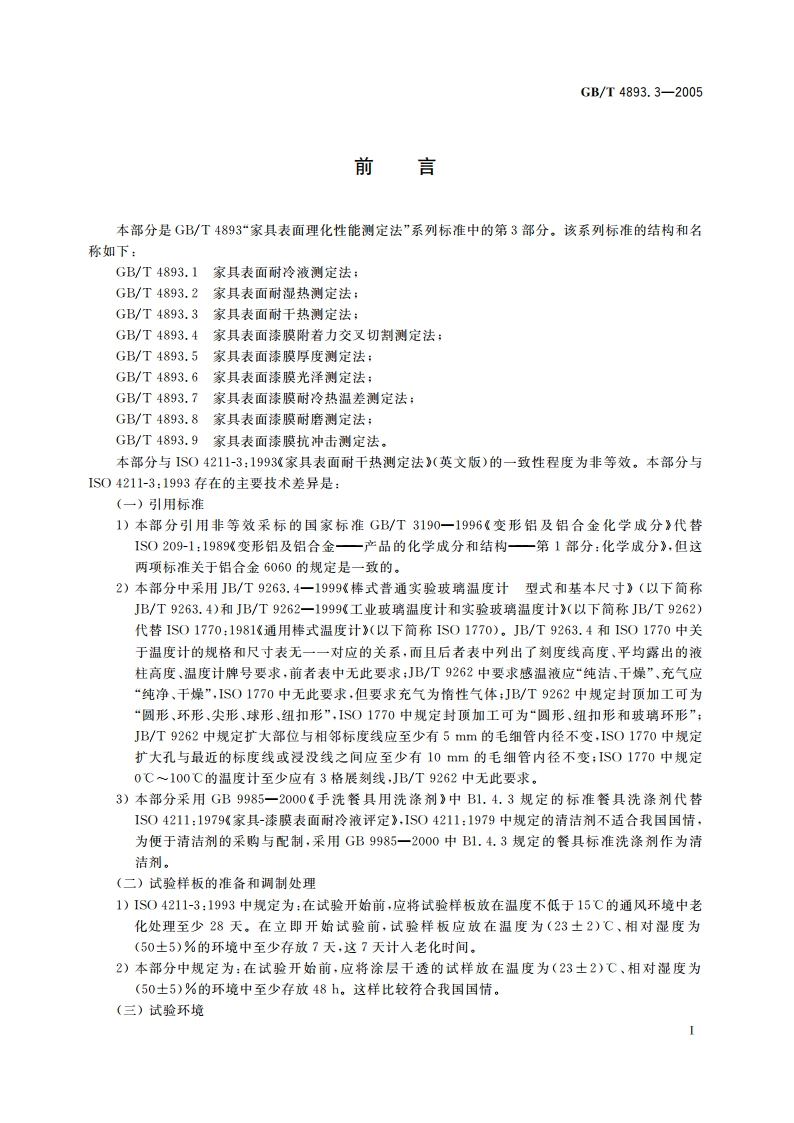

GB/T4893.3-2005家具表面耐干热测定法1范围GB/T4893的本部分规定了家具表面耐干热测定的方法。本部分适用于所有经涂饰处理的家具的固化表面，不考虑材料。不适用于皮革涂层和涂饰织物的涂层。本试验可以在涂饰后的家具，但通常是在试验样板上进行。样板大小应足够满足试验要求，并且采用与涂饰家具相同的材料和涂饰方法。2规范性引用文件下列文件中的条款通过GB/T4893的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T3190一1996变形铝及铝合金化学成分(neq ISO209-1 Wrought aluminium and aluminiumalloys-Chemical composition and forms of products-Part 1:Chemical composition)GB/T9761一1988色漆和清漆色漆的目视比色（qv1IS03668:1976)GB9985一2000手洗餐具用洗涤剂JB/T9262工业玻璃温度计和实验玻璃温度计JB/T9263.4棒式普通实验玻璃温度计型式和基本尺寸3试验原理将一块加热到规定试验温度的标准铝合金块放置到试验样板上。经过规定的一段时间后，移走铝合金块并揩净试验区域。让试验样板静置至少16。然后在规定的光线条件下，检查试样损伤标记(变色、变泽、鼓泡或其他缺陷)，根据表1中描述的分级标准表评定损伤程度等级。表1分级评定表等级说明无可见变化（无损坏），2仅在光源投射到试验表面，反射到观察若眼中时，有轻微可视的变色、变泽，或不连续的印痕，3轻微印痕，在数个方向上可视，例如近乎完整的圆环或圆痕。严重印痕，明显可见，或试验表面出现轻微变色或轻微损坏区域。5严重印痕，试验表面出现明显变色或明显损坏区城，4设备和材料4.1温度计：符合JB/T9262和JB/T9263.4的规定，能插入热源(4.2)中心孔底部的温度计或其他测量热源温度的仪器，精度为士1C。4.2热源：如图1所示的一块铝合金块，采用符合GB/T3190一1996中表1规定的材料A1MgSi(合金6060)制造，板底机械磨平，
