客车驾驶区尺寸术语
GBT
13054-1991
客车
驾驶
尺寸
术语
13054
1991

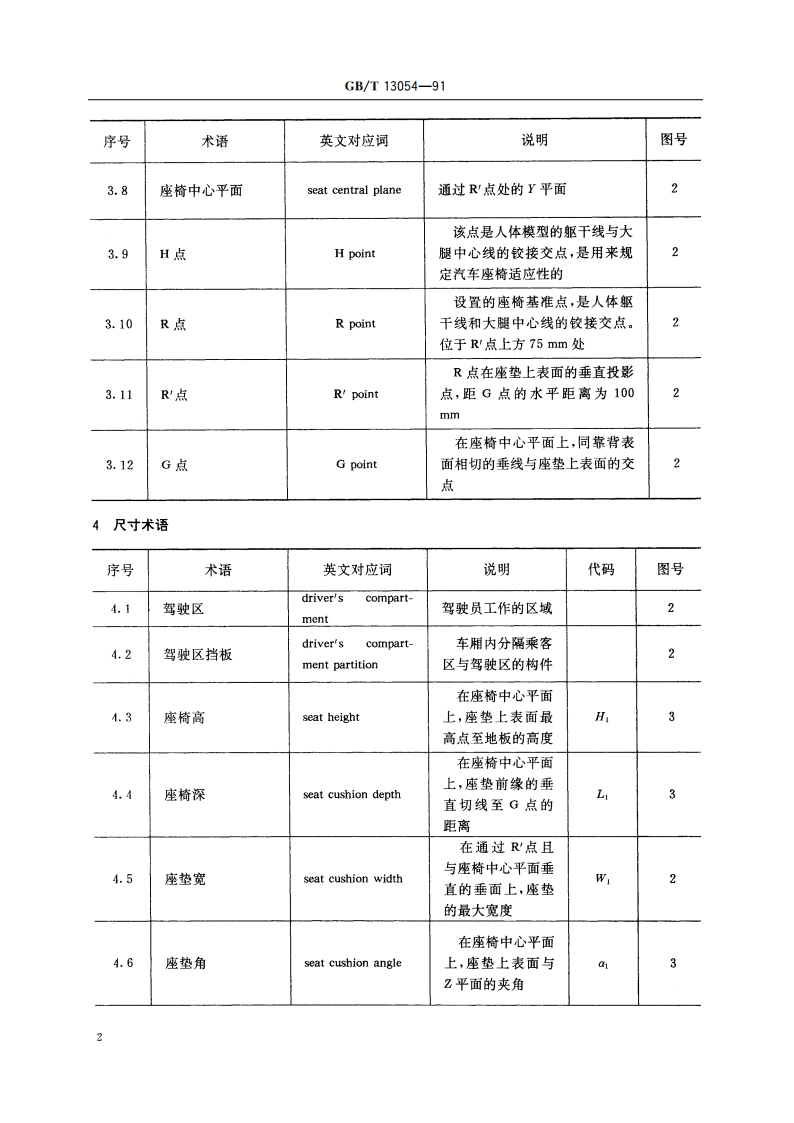

GB/T13054-91序号术语英文对应词说明图号3.8座椅中心平面seat central plane通过R点处的Y平面该点是人体模型的躯干线与大3.9H点H point腿中心线的铰接交点，是用来规2定汽车座椅适应性的设置的座椅基准点，是人体躯3.10R点R point干线和大腿中心线的铰接交点。2位于R点上方75mm处R点在座垫上表面的垂直投影3.11R点Rpoint点，距G点的水平距离为1002mm在座椅中心平面上，同靠背表3.12G点G point面相切的垂线与座垫上表面的交点4尺寸术语序号术语英文对应词说明代码图号driverscompart-4.1驾驶区驾驶员工作的区域2mentdriverscompart-车厢内分隔乘客4.2驾驶区挡板2ment partition区与驾驶区的构件在座椅中心平面4.3座椅高seat height上，座垫上表面最H高点至地板的高度在座椅中心平面上，座垫前缘的垂4.4座椅深seat cushion depth3直切线至G点的距离在通过R点且与座椅中心平面垂4.5座垫宽seat cushion widthW2直的垂面上，座垫的最大宽度在座椅中心平面4.6座垫角seat cushion angle上，座垫上表面与a3Z平面的夹角
