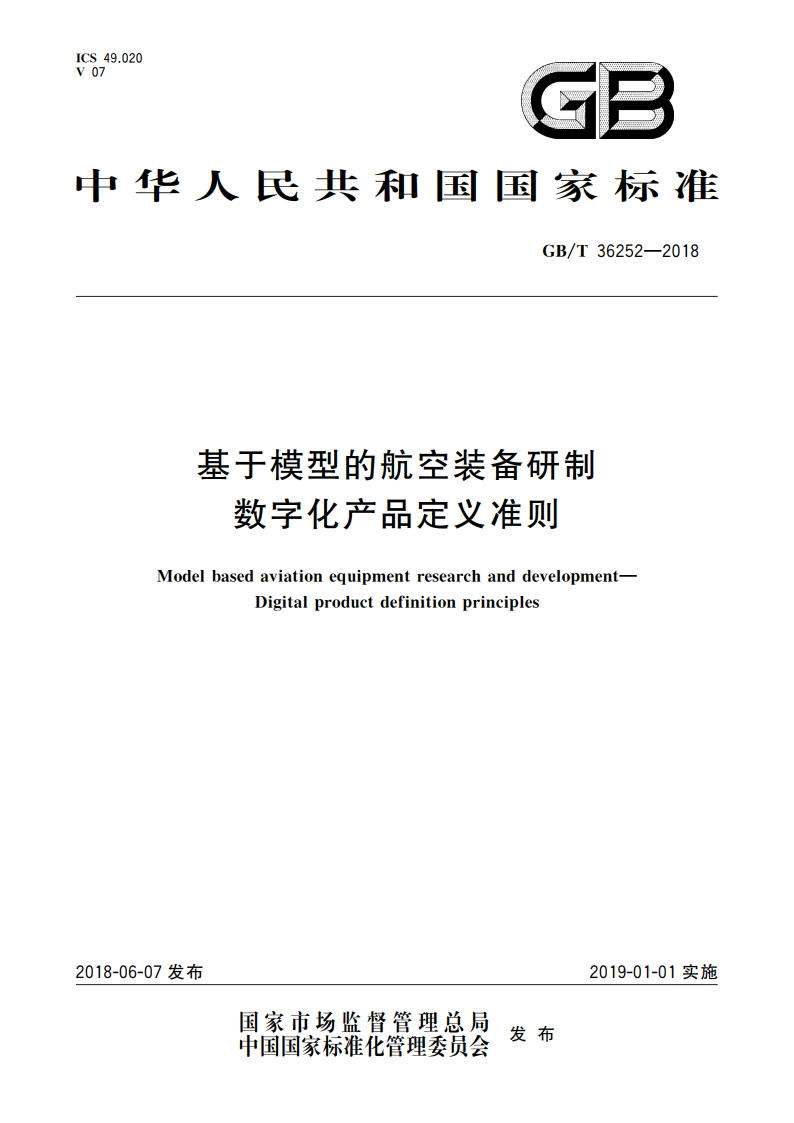

ICS49.020V07中华人民共和国国家标住GB/T36252-2018基于模型的航空装备研制数字化产品定义准则Model based aviation equipment research and development-Digital product definition principles2018-06-07发布2019-01-01实施国家市场监督管理总局中国国家标准化管理委员会发布GB/T36252-2018基于模型的航空装备研制数字化产品定义准则1范围本标准规定了基于模型的航空装备产品数字化定义的数据集内容和要求，并给出了典型航空产品零组件数字化定义基本要求。本标准适用于基于模型的航空装备产品数字化定义，可为基于模型的定义技术应用提供指导。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T4458.4一2003机械制图尺寸注法GB/T16675.2一2012技术制图简化表示法第2部分：尺寸注法GB/T24734.1一2009技术产品文件数字化产品定义数据通则第1部分：术语和定义GB/T24734,4技术产品文件数字化产品定义数据通则第4部分：设计模型要求GB/T24734.5技术产品文件数字化产品定义数据通则第5部分：产品定义数据通用要求GB/T24734.8技术产品文件数字化产品定义数据通则第8部分：模型数值与尺寸要求GB/T24734.9技术产品文件数字化产品定义数据通则第9部分：基准的应用GB/T24734,10技术产品文件数字化产品定义数据通则第10部分：几何公差的应用GB/T26100一2010机械产品数字样机通用要求3术语、定义和缩略语3.1术语和定义GB/T24734.1一2009和GB/T26100一2010界定的以及下列术语和定义适用于本文件。为便于使用，以下重复列出了GB/T24734.1一2009和GB/T26100一2010中的某些术语和定义。3.1.1数字化产品定义digital product definition对机械产品功能、性能和物理特性等进行数字化措述的活动。GB/T26100一2010，定义3.23.1.2产品定义数据集product definition set一个或多个计算机文件的集合，该集合通过图形、文字或两者的结合来直接或间接表达产品的物理和功能要求，GB/T24734.1-2009,定义3.253.1.3基于模型的定义model based definition由精确几何实体、相关3D几何、3D标注及属性构成的数据集定义的完整的产品定义。
