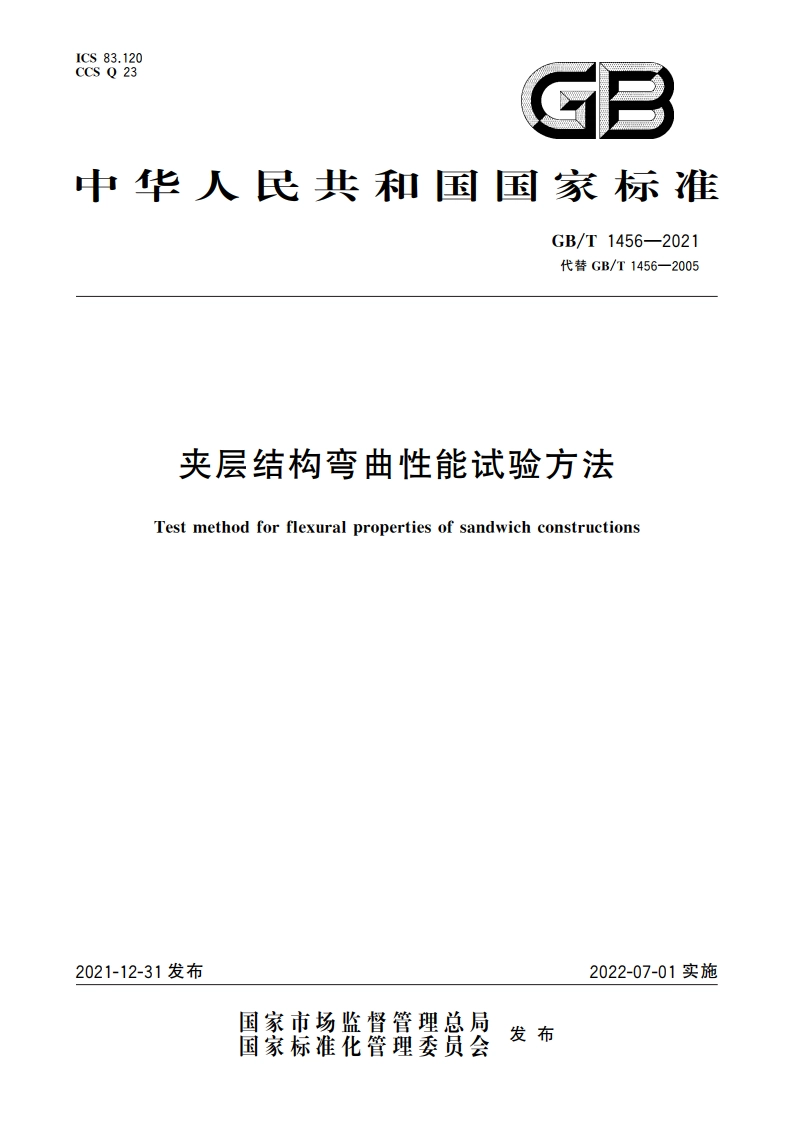

夹层结构弯曲性能试验方法 GBT 1456-2021.pdf

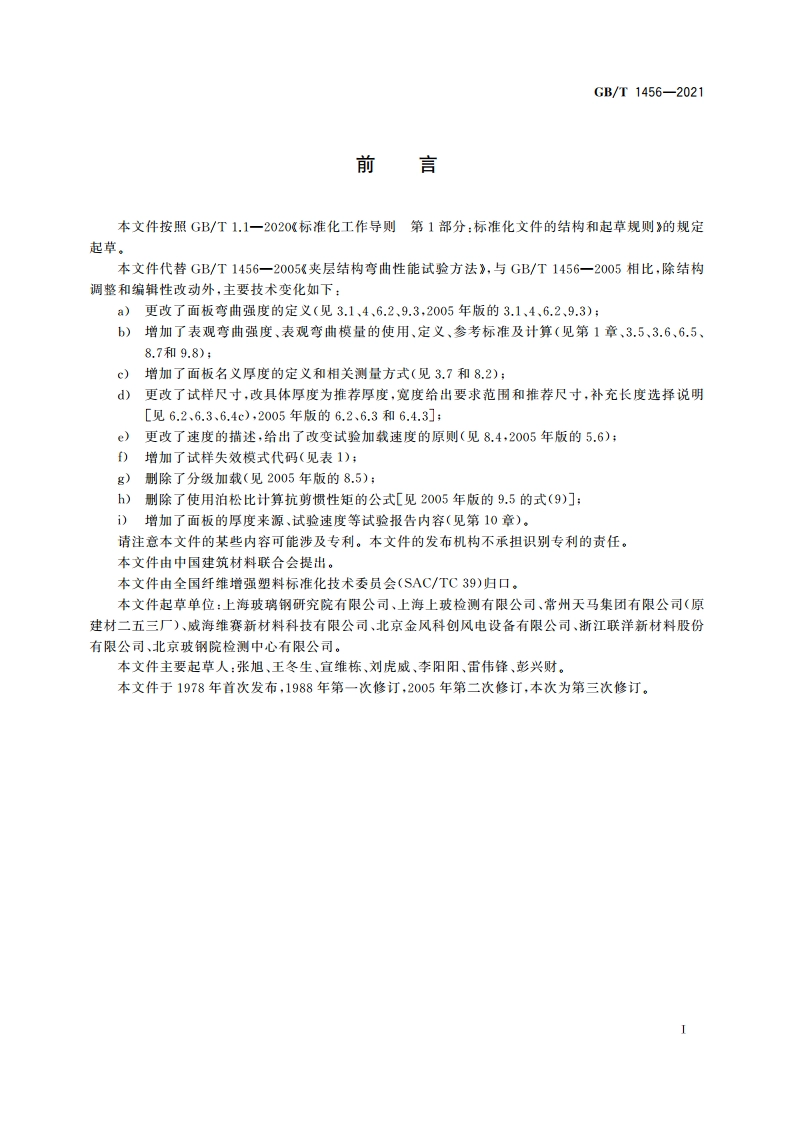

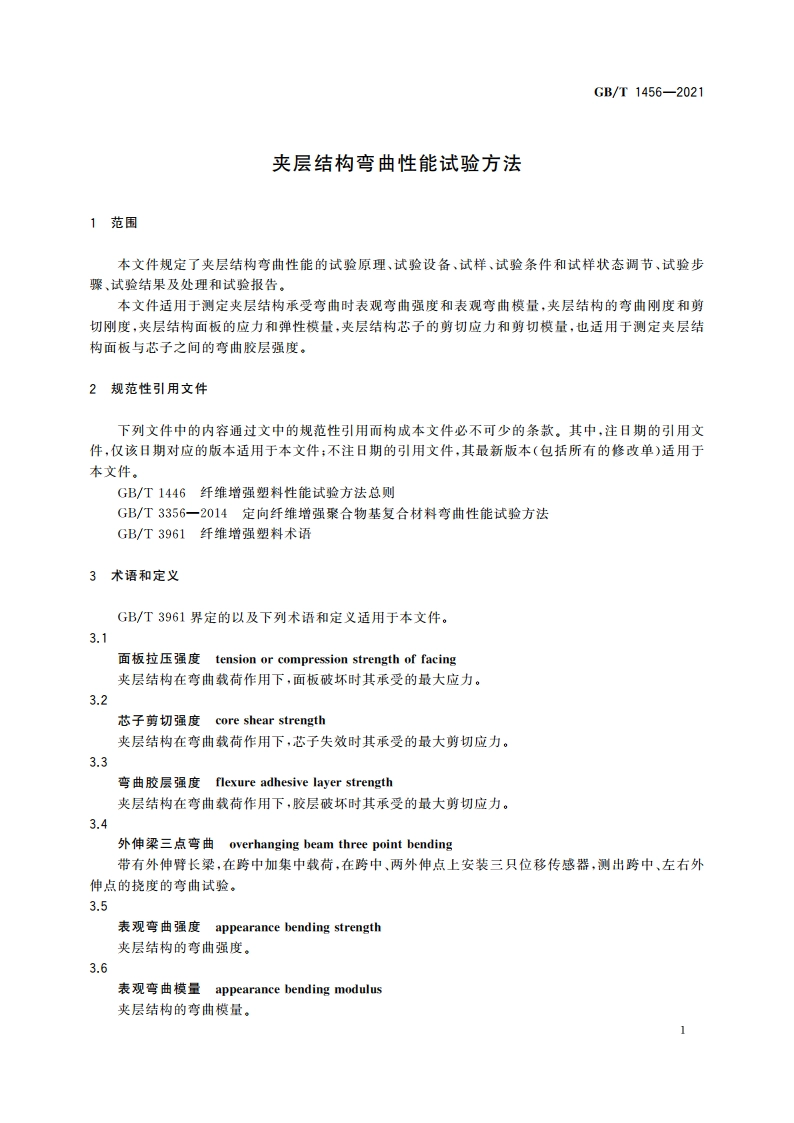

GB/T1456-2021应覆盖试样宽度。5.4位移传感器等变形测量设备，精度为0.001mm。5.5游标卡尺等尺寸测量设备，精度为0.01mm。6试样6.1试样为矩形横截面的长方形形状，6.2试样厚度与夹层结构制品厚度相同。当夹层结构制品厚度未定时，为测定面板拉压强度、芯子剪切强度或芯子的剪切模量，推荐芯子厚度取15mm,面板的厚度取0.3mm1.0mm,6.3试样宽度应小于跨距的二分之一，且不小于两倍的总厚度。试样宽度推荐为60mm,对于蜂窝、波纹等格子型芯子，试样宽度应至少包括4个完整格子。6.4试样长度为跨距加40mm或加厚度的二分之一，选其中数值大者，当需要使用外伸臂时，长度应满足外伸臂，跨距根据试验目的计算并选取：)测定芯子剪切强度时，三点弯曲（见图1）的跨距应满足式(1)：L2Xquxt（1）式中：L一支承跨距，单位为毫米(mm):ca一面板的拉，压许用应力，单位为兆帕(MPa);t:一面板的厚度，单位为毫米(mm):x.一芯子剪切强度，单位为兆帕(MPa)。注1：正文中所有相同公式符号均为统一含义，后续公式中的符号参见之前的公式符号定义。注2：许用应力由设计方提供，拉伸强度、压缩强度、剪切强度山生产方提供或按对应材料的国家标准进行试验获取。b)测定面板拉压强度时，三点弯曲的跨距应满足式(2)：L2 Xau xt1359531nn51=(2）式中：m一面板的拉、压强度，单位为兆帕(MPa);t一芯子的剪切许用应力，单位为兆帕(MPa)。)测定夹层结构的弯曲刚度、剪切刚度时，采用外伸梁三点弯曲（见图2），其跨距一般取式(1)值，外伸臂长度。为跨距的三分之一或二分之一，且视位移传感器等变形设备的情况增加长度。d)对于纤维增强塑料等复合材料夹层结构，跨距、外伸摩长度等见附录A。6.5测定表观弯曲强度、表观弯曲模量时，试样宽度为60mm,跨厚比及长度按GB/T3356一2014中表1的规定。6.6对于正交各向异性结构，试样分纵向和横向两种。6.7试样加工按GB/T1446的规定。6.8试样数量，至少5个有效试样。7试验条件和试样状态调节试验环境条件和试样状态调节按GB/T1446的规定，
