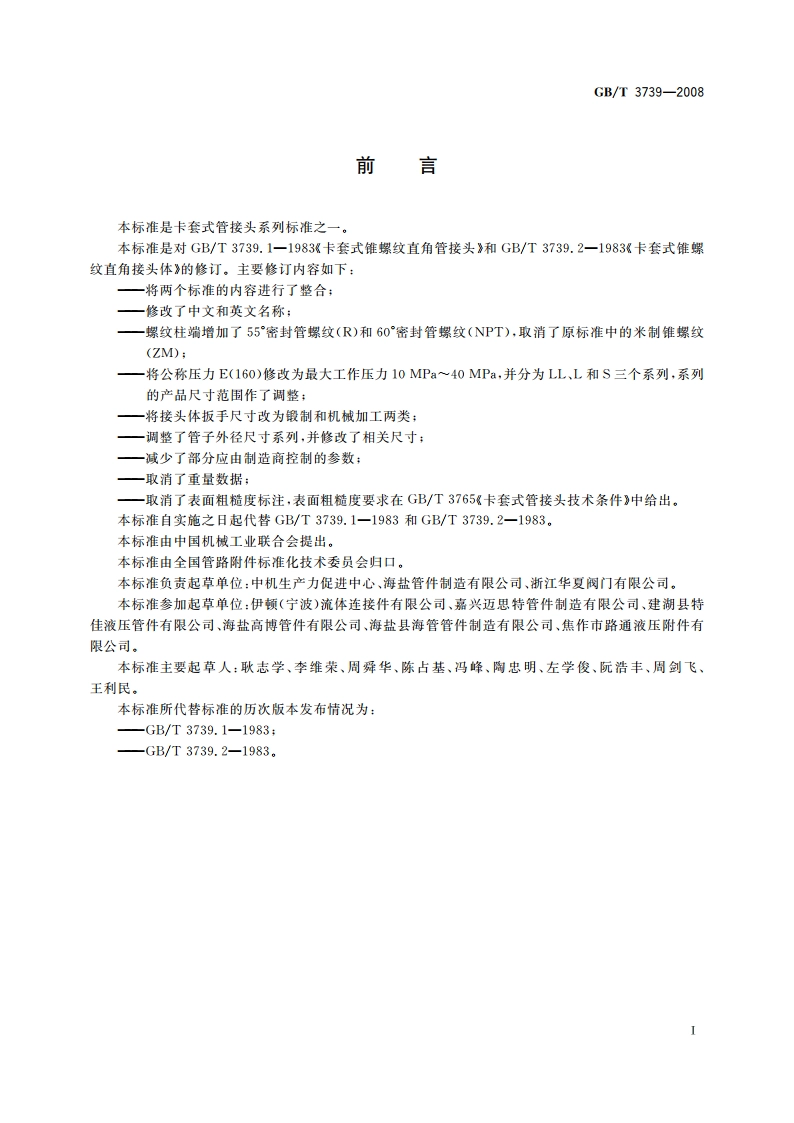

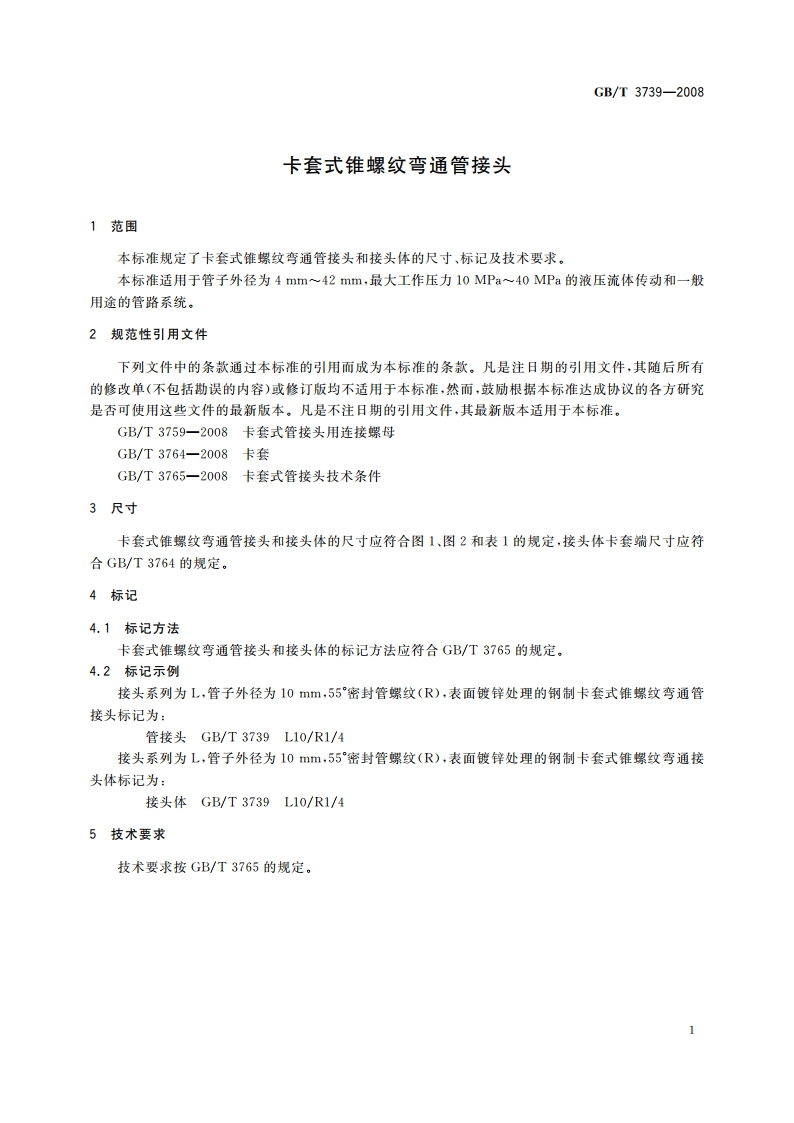

GB/T3739-2008前言本标准是卡套式管接头系列标准之一。本标准是对GB/T3739.1一1983卡套式锥螺纹直角管接头和GB/T3739.2一1983%卡套式锥螺纹直角接头体的修订。主要修订内容如下：一将两个标准的内容进行了整合：一修改了中文和英文名称：一螺纹柱端增加了55密封管螺纹(R)和60密封管螺纹(NPT),取消了原标准中的米制推媒纹(ZM):一将公称压力E(160)修改为最大工作压力10MPa一40MPa,并分为LL、L和S三个系列，系列的产品尺寸范围作了调整：一将接头体扳手尺寸改为锻制和机被加工两类：一调整了管子外径尺寸系列，并修改了相关尺寸：减少了部分应由制造商控制的参数：一取消了重量数据：一取消了表面粗糙度标注，表面粗糙度要求在GB/T3765卡套式管接头技术条件中给出。本标准自实施之日起代替GB/T3739.1一1983和GB/T3739.2一1983。本标准由中国机械工业联合会提出。本标准由全国管路附件标准化技术委员会归口。本标准负责起草单位：中机生产力促进中心、海盐管件制造有限公司、浙江华夏阀门有限公司。本标准参加起草单位：伊顿（宁波）流体连接件有限公司、嘉兴迈思特管件制造有限公司、建湖县特住液压管件有限公司、海盐高博管件有限公司、海盐县海管管件制造有限公司、焦作市路通液压附件有限公司。本标准主要起草人：耿志学、李维荣、周舜华、陈占基、冯峰、陶忠明、左学俊、阮浩丰、周剑飞、王利民。本标准所代替标准的历次版本发布情况为：-GB/T3739.1-1983:GB/T3739.2-1983.GB/T3739-2008卡套式锥螺纹弯通管接头1范围本标准规定了卡套式锥螺纹弯通管接头和接头体的尺寸、标记及技术要求。本标准适用于管子外径为4mm42mm,最大工作压力10MPa40MPa的液压流体传动和一般用途的管路系统。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T3759一2008卡套式管接头用连接螺母GB/T3764-2008卡套GB/T3765一2008卡套式管接头技术条件3尺寸卡套式锥螺纹弯通管接头和接头体的尺寸应符合图1、图2和表1的规定，接头体卡套端尺寸应符合GB/T3764的规定。4标记4.1标记方法卡套式谁螺纹弯通管接头和接头体的标记方法应符合GB/T3765的规定。4.2标记示例接头系列为L,管子外径为10mm,55密封管螺纹(R),表面镀锌处理的钢制卡套式锥螺纹弯通管接头标记为：管接头GB/T3739L10/R1/4接头系列为L,管子外径为10mm,55密封管螺纹(R),表面镀锌处理的钢制卡套式锥螺纹弯通接头体标记为：接头体GB/T3739L10/R1/45技术要求技术要求按GB/T3765的规定。1
