卡套式管接头技术条件 GBT 3765-2008.pdf

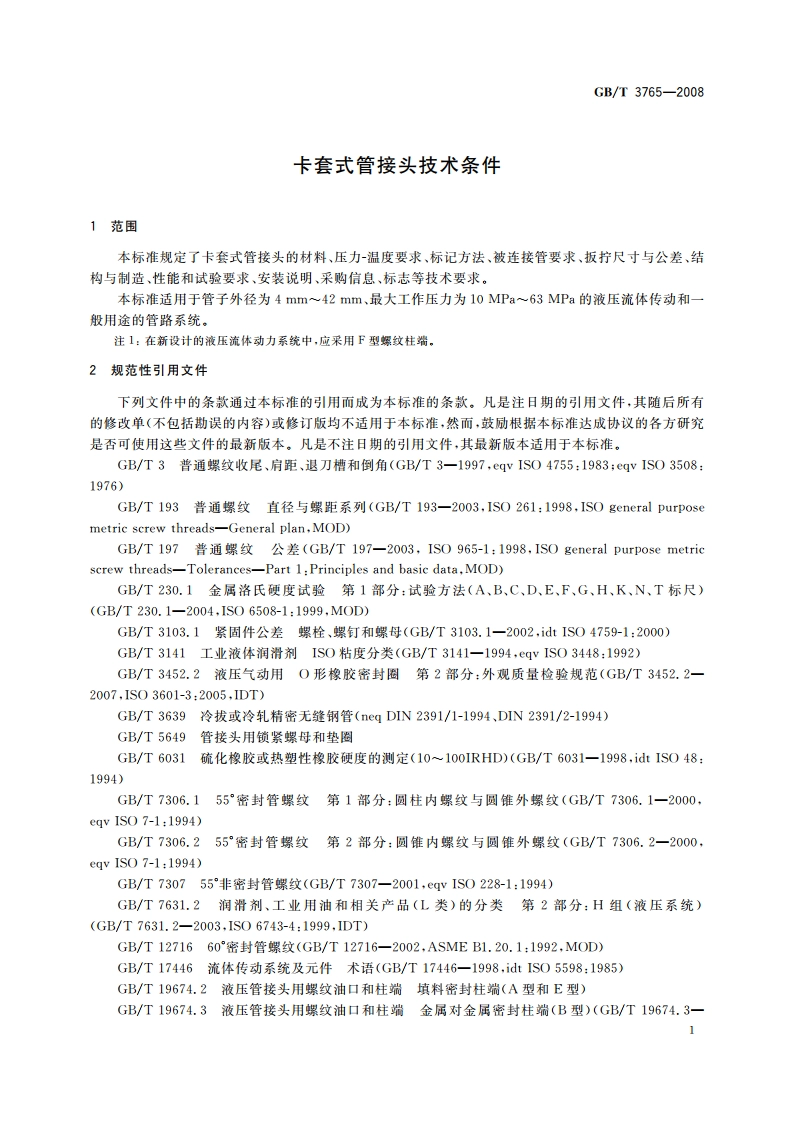

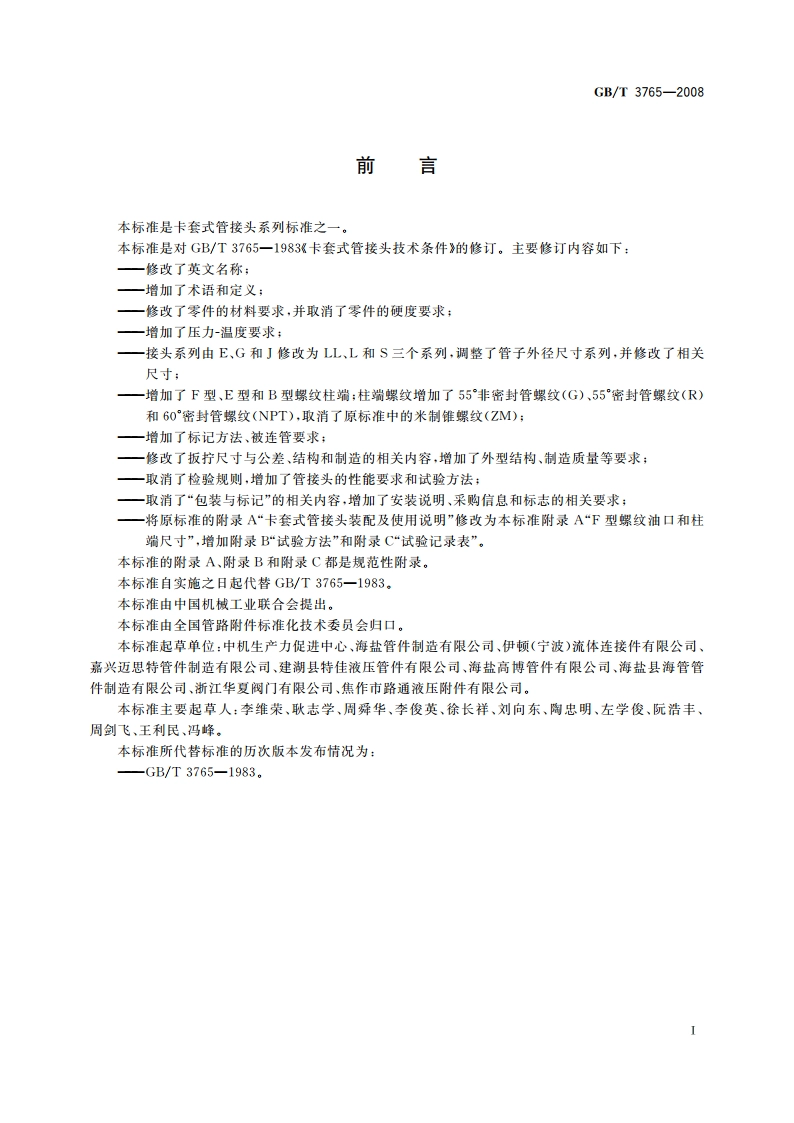

GB/T3765-20082005,IS09974-3:1996,DT)IS01127不锈钢管尺寸、公差和单位长度的公称质量3术语和定义GB/T17446确立的以及下列术语和定义适用于本标准3.1管接头connector;fitting管和管及管和其他设备间的密封连接组件。3.2接头体connection body通过连接螺母和卡套或锥密封体连接管道及设备的零件。3.3柱端螺纹stud end thread与螺纹油口连接的外螺纹。3.4最大工作压力maximum working pressure系统或系统零件稳定运行的最高压力。4材料4.1接头体接头体材料应与传输介质相容，并保证有效连接。用碳钢制造的接头体，应满足第5章规定的压力温度要求：用不锈钢或铜合金等其他材料制造的接头体，其压力-温度值由制造商规定。4.2连接螺母除非供需双方另有协议，与碳钢接头体配合使用的连接螺母应由碳钢制造，与不锈钢接头体配合使用的连接螺母应由不锈钢制造，与铜合金接头体配合使用的连接螺母应由铜合金制造。4.3卡套卡套材料应与传输介质相容，并保证有效连接。碳钢卡套与碳钢接头体和碳钢钢管配合使用，不锈钢卡套与不锈钢接头体和不锈钢管配合使用，铜卡套与铜接头体和铜管配合使用。不同类型材料的配合使用，应由供需双方协商确定。4.40形圈如果没有其他规定，用于石油基液压油并符合第5章和表1压力-温度要求的O形圈应由丁腈橡胶(NBR)制造，其硬度应为(90士5)IRHD,按GB/T6031测定，其外观质量不低于GB/T3452.2的N级要求。对在第5章规定的压力-温度范围外或在非石油基液压油系统中使用的O形圈，可以选用其他硬度或其他材料，但应当咨询接头制造商。5压力-温度要求5.1符合卡套式管接头标准的碳钢管接头，在介质温度为一40C十120C范围使用时，应能承受表1和表2规定的工作压力，不同工作压力下24锥密封焊接接管的壁厚应符合表3的规定。5.2除非另有规定，对于带弹性密封件的管接头，用于石油基液压油系统时应给与特别的工作温度范围，其工作温度范围可能缩小，也可能完全不适用于其他流体。制造商可提供适用于不同介质能满足温度范围要求的弹性密封件。5.3根据不同的压力等级和使用条件，将卡套式管接头分为以下三个系列：一LL:超轻载系列：
