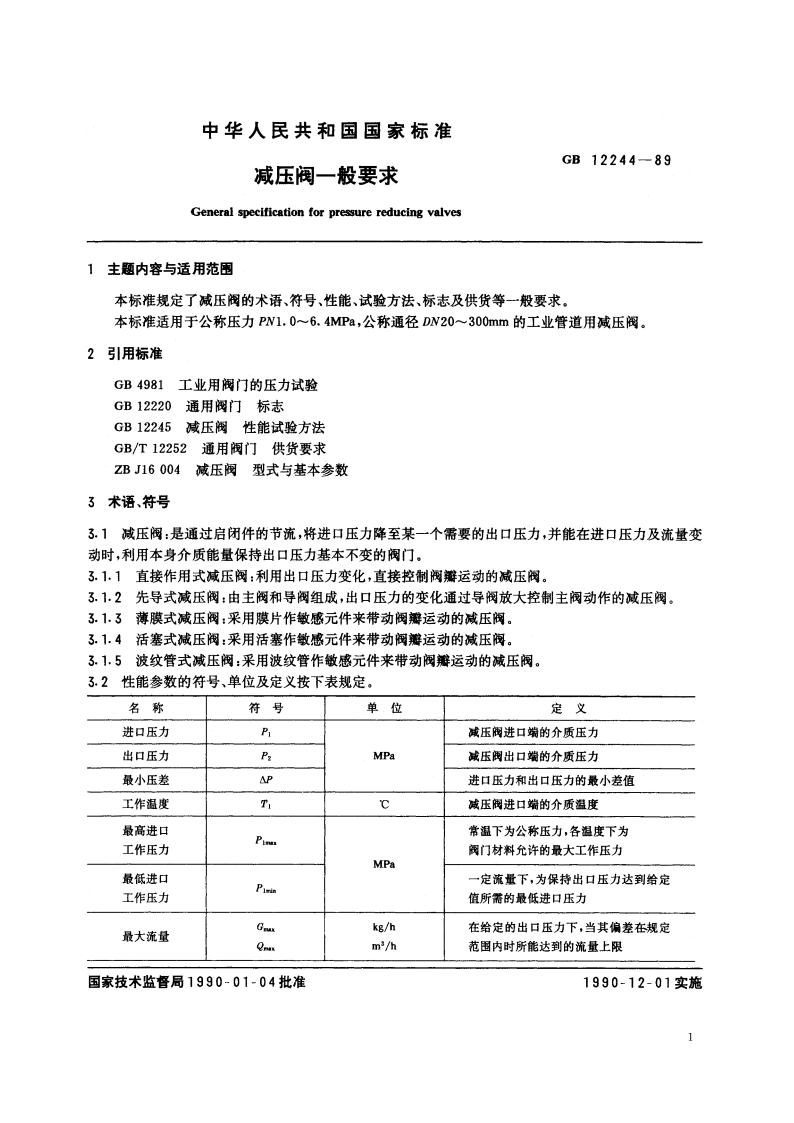

减压阀一般要求 GBT 12244-1989.pdf

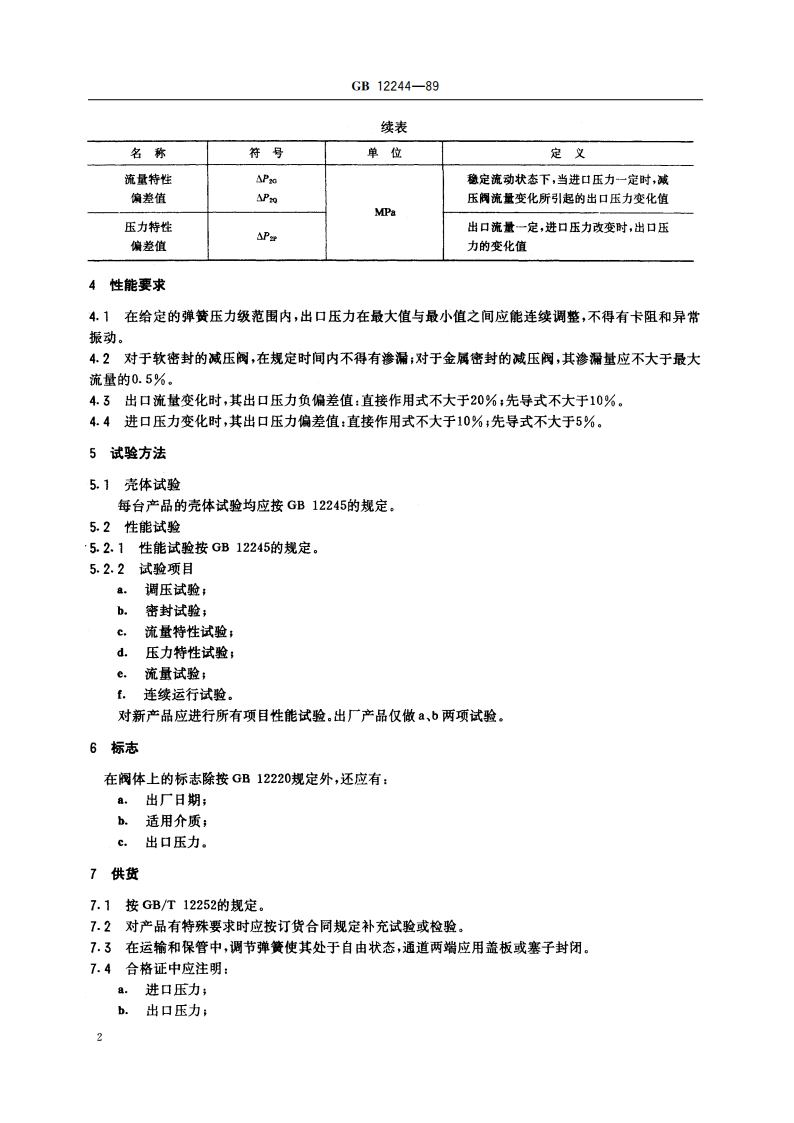

GB12244-89缕表名称符号单位定义流量特性APgo稳定流动状态下，当进口压力一定时，减偏差值AP:o压阀流量变化所引起的出口压力变化值MPa压力特性出口流量一定，进口压力改变时，出口压P偏老值力的变化值4性能要求4.1在给定的弹簧压力级范围内，出口压力在最大值与最小值之间应能连续调整，不得有卡阻和异常振动。4.2对于软密封的减压阀，在规定时间内不得有渗漏：对于金属密封的减压阀，其渗漏量应不大于最大流量的0.5%。4.3出口流量变化时，其出口压力负偏差值：直接作用式不大于20%：先导式不大于10%.4.4进口压力变化时，其出口压力偏差值：直接作用式不大于10%：先导式不大于5%。5试验方法5.1壳体试验每台产品的壳体试验均应按GB12245的规定。5.2性能试验5.2.1性能试险按GB12245的规定。5.2.2试验项目a调压试验：b.密封试验；e.流量特性试验：d.压力特性试验，c,流量试验，【.连续运行试验。对新产品应进行所有项目性能试验。出厂产品仅做a,b两项试验。6标志在阀体上的标志除按GB12220规定外，还应有：a.出厂日期：b.适用介质；c.出口压力.7供货7.1按GB/T12252的规定。7.2对产品有特殊要求时应按订货合同规定补充试验或检验。7.3在运输和保管中，调节弹簧使其处于自由状态，通道两端应用盖板或塞子封闭。7.4合格证中应注明：4.进口压力：b.出口压力：
