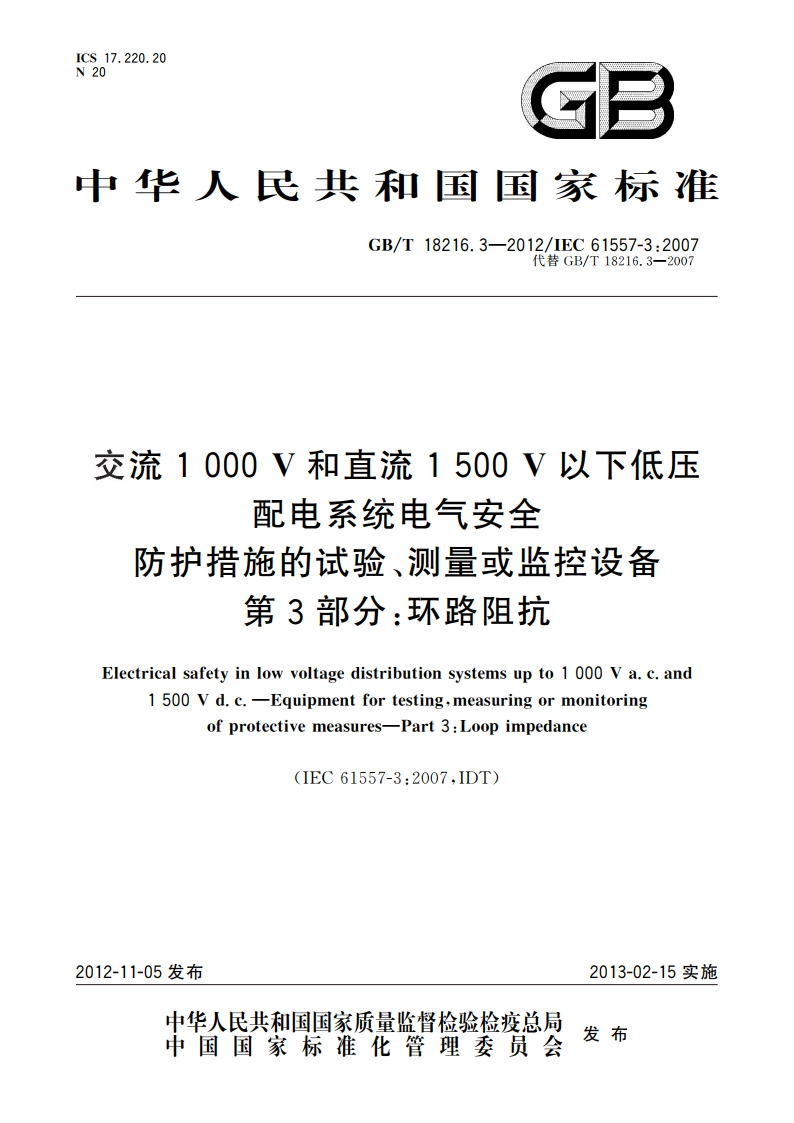

交流1 000 V和直流1 500 V以下低压配电系统电气安全 防护措施的试验、测量或监控设备 第3部分：环路阻抗 GBT 18216.3-2012.pdf

GB/T18216.3-2012/1EC61557-3:2007交流1000V和直流1500V以下低压配电系统电气安全防护措施的试验、测量或监控设备第3部分：环路阻抗1范围GB/T18216的本部分规定了通过对被测电路加载产生电压降落的方法来测量环路阻抗的设备的要求，环路阻抗是相导体与防护导体之间或相导体与中性导线之间或某两相导体之间的阻抗。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB4793.1一2007测量、控制和试验室用电气设备的安全要求第1部分：通用要求(IEC61010-1:2001,IDT)GB/T18216.1交流1000V和直流1500V及以下低压配电系统电气安全防护措施的试验、测量或监控设备第1部分：通用要求(GB/T18216.1一2012,1EC61557-1:2007,IDT)3术语和定义GB/T18216.1界定的以及下列术语和定义适用于本文件。3.1加载方法loading method给配电系统中某一电路加以负载而产生电压降落的方法。3.2加载设备loading equipment在某一电路中产生电压降落的设备。3.3测试电流test current在某一电路中产生电压降落的电流。3.4系统相位角system phase angle配电系统中环路阻抗与环路电阻之间的夹角。3.5环路阻抗loop impedance在电流环路中包含电流源阻抗在内的所有阻抗和，即从测量点到电流源另一端子的相导体（例如保护导体、接地电极和大地)的阻抗。
